香槟金桌面低音炮外观结构三维设计

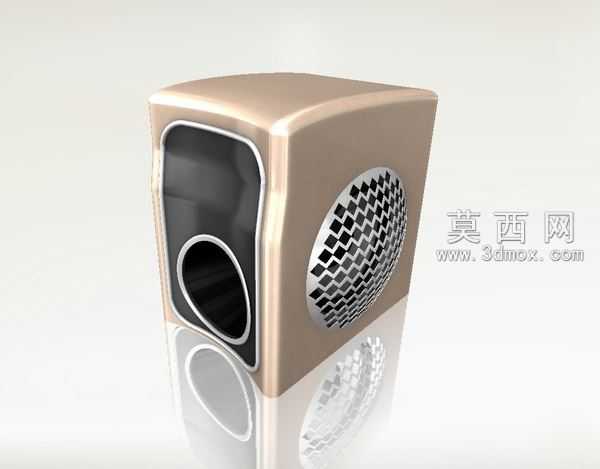

本作品为桌面式低音炮的三维设计方案，建模阶段采用SolidWorks完成全参数化实体构建，首先以整体外轮廓为基准，通过放样、倒圆角命令打造出边角圆润的弧面立方体壳体，规避生硬直角带来的廉价感，壳体壁厚按照常规消费级音箱的注塑工艺要求设置为均匀2mm，确保后续开模生产时的成型稳定性。外观设计上采用香槟金金属质感主色调，正面区域做了功能分区布局：左侧为一体化黑色出声面板，内嵌大尺寸圆形倒相孔，倒相孔边缘做了银色包边处理提升精致度，右侧为圆形扬声器安装位，格栅采用菱形交错镂空结构，通过阵列命令生成均匀排布的菱形网孔，既保证声音传出的通透度，又具备规整的视觉装饰效果。材质渲染阶段，壳体部分赋予磨砂金属漆材质，调整反射参数模拟香槟金金属的柔和反光质感，出声面板区域采用哑光黑ABS塑料材质，格栅部分做了亮黑镀铬处理，与金色壳体形成鲜明的色彩与质感对比，同时在模型底部添加反光平面，模拟光滑展示台的倒影效果，提升渲染图的整体质感。结构设计上充分考虑低音炮的声学需求，内部预留了扬声器安装槽、倒相管延伸腔体以及电路板安装位，各部件的装配间隙按照消费电子产品的装配公差标准设置，确保各组件可以顺利组装无干涉。设计思路围绕桌面近场使用场景展开，整体尺寸控制在适合桌面摆放的范围内，圆润的边角设计可以避免日常使用中的磕碰，简约的外观配色能够适配多数桌面装修风格，在保证低音输出腔体容积的前提下尽可能压缩整体体积，兼顾声学性能与桌面空间占用需求，建模过程中对所有外观曲面做了曲率连续检查，确保曲面过渡顺滑无褶皱，渲染阶段调整了多组光照角度，最终呈现出金属壳体的细腻质感与各部件的层次区分。
