角铁表面清理生产线结构设计

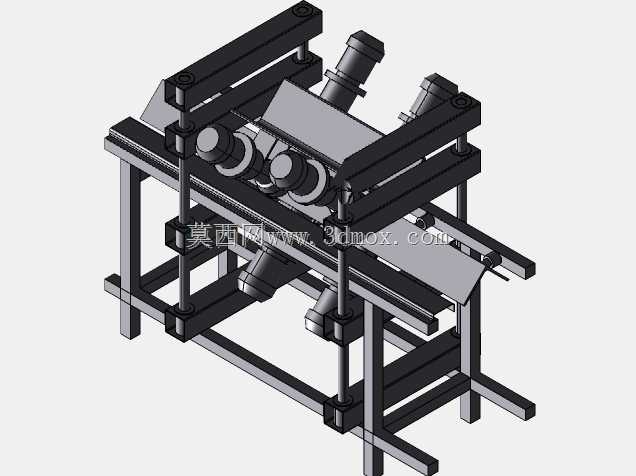

　　在型钢预处理加工环节，角铁作为输电塔架、厂房钢结构、设备支架的核心受力型材，其表面氧化皮、锈蚀层、焊渣残留的清理质量，直接决定后续涂装附着力与构件服役寿命，这套角铁清理生产线的三维结构，正是针对长尺寸角铁连续化表面处理需求完成的整套设计。整套设备的布局沿工件输送方向线性排布，进料端设置可调式V型导向辊组，可适配等边角钢与不等边角钢的进料定位，导向辊的辊面采用聚氨酯包胶材质，避免进料过程中刮伤角铁未处理的基面，导向辊的间距可通过侧边的调节螺杆手动调整，适配边长40mm到160mm区间的常规角铁型材，无需更换工装即可完成多规格工件的快速切换。清理舱段是整套设备的核心功能区，设计时采用全封闭焊接式舱体结构，

　　舱体内壁铺设6mm厚的耐磨橡胶衬板，可阻挡磨料飞溅同时吸收弹丸冲击产生的噪音，舱体内部对称布置两组可调角度的抛头单元，分别对应角铁的两个互相垂直的外表面，抛头的入射角度可在30度到60度区间内无级调整，针对不同锈蚀等级的工件可匹配最优的弹丸打击角度，避免出现清理死角。角铁在舱内的输送采用变频调速的辊道结构，辊道的线速度可在0.5m/min到5m/min区间调节，对应不同清理等级要求的工件可灵活调整处理节拍，辊道的辊子采用高铬铸铁材质，耐受弹丸长期冲刷磨损，辊子之间的间隙严格控制在15mm以内，避免小规格角铁输送过程中出现卡滞、下坠问题。舱体两端设置多层耐磨橡胶帘组成的密封结构，橡胶帘采用叠压式排布，既不会阻碍角铁的进出输送，

　　又能有效防止舱内磨料向外飞溅，改善车间作业环境。磨料循环系统布置在清理舱的下方，采用螺旋输送+斗式提升的结构，将舱底落下的带杂质磨料输送至分选装置，通过风选+筛分的组合结构，将磨料中的氧化皮碎屑、锈蚀粉尘、破损磨料颗粒分离出去，合格的钢丸磨料重新送入抛头料仓循环使用，分选系统的风量可通过风门调节，适配不同粒径磨料的分选需求，保证抛射磨料的粒度均匀性，稳定清理质量。出料端设置吹扫工位，采用多组高压气嘴对角铁表面残留的浮尘与残余磨料进行吹扫，气嘴的角度对准角铁的直角内侧区域，避免磨料残存在角铁的阴角位置随工件带出，吹扫下来的磨料通过回流槽重新送回循环系统，减少磨料损耗。整套设备的安装边界在设计阶段做了充分考量，

　　设备主体的底部预留200mm高的安装调整垫铁位置，可适应车间地面的不平整度调整，设备总宽度控制在2.8米以内，长度根据处理节拍需求可做模块化拼接，常规配置的12米长度机型即可满足6米长角铁的连续清理需求，进料端与出料端均可对接车间原有型钢输送辊道，无需对现有生产线做大规模改造即可完成设备嵌入。在结构细节设计上，清理舱的检修门采用快开式压紧结构，门体周边设置密封胶条，日常更换易损件、清理舱内杂物时可快速开启，设备的所有外露传动部位均设置安全防护罩，符合机械安全防护规范，辊道的传动端采用过载保护联轴器，一旦出现工件卡滞可及时脱开传动，避免电机堵转烧毁。针对角铁直角内侧难以清理的共性问题，设计时在舱体内部额外增设了一组侧向弹性补喷工位，当角铁输送至对应位置时，补喷枪头可借助弹性机构贴近角铁内侧阴角位置，对主抛头无法覆盖的区域做补充清理，保证角铁全表面的清理等级达到Sa2.5级要求，满足后续涂装工艺的基面要求。整套设备的结构建模过程中，所有运动部件均做了干涉检查，辊道运转、抛头角度调整、检修门开启等动作均无结构冲突，管线排布沿设备侧边的线槽规整布置，避免磨料飞溅损伤液压与电气管线，设备的检修平台设置在舱体侧方，宽度满足操作人员日常巡检、更换易损件的操作空间需求，平台护栏高度符合安全规范要求。
