CA6140车床用Tbe适配连接结构件

　　这款适配结构件主要应用在CA6140型普通车床的油路、气路或辅助功能模块的连接节点上，在车床的日常运行中承担着不同通径管路、功能模块之间的转接过渡作用，能够解决车床原有接口与外接辅助部件、改装功能单元之间的尺寸不匹配、安装角度偏差问题，避免因接口不对位导致的管路弯折、介质泄漏、连接松动等常见故障。从实际使用场景来看，不少车间在对老旧CA6140车床进行冷却系统升级、微量润滑加装、气动夹紧装置改装时，都会遇到原有床头箱、溜板箱上的预留接口与新增部件接头规格不符的问题，这款适配件就是针对这类改装、维保场景设计的转接部件，不需要对车床本体的原有安装面进行二次锉修、扩孔加工，就能实现不同规格接口的平顺对接，降低现场改装的加工工作量，

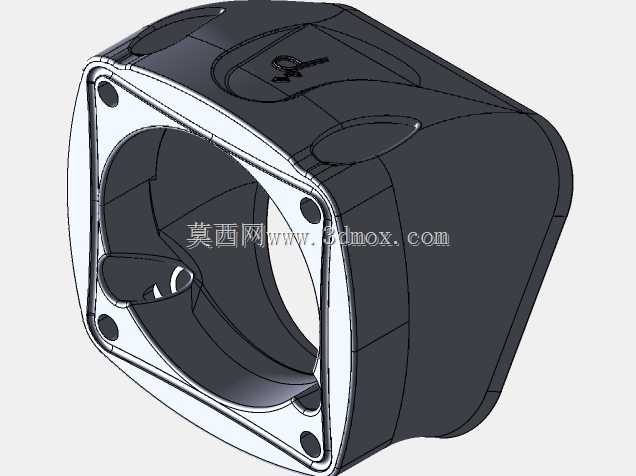

　　也能避免破坏车床原有基体的结构强度。从结构设计层面来看，这款适配件采用了带法兰边的块状壳体结构，一侧的法兰端面设置了四个均匀分布的安装孔，能够通过螺栓直接固定在车床箱体的对应安装面上，法兰端面预留了密封槽位，安装时配合对应规格的O型密封圈就能实现端面静密封，杜绝介质从安装结合面渗漏的问题。适配件内部设计了变径的通流腔体，能够将法兰侧的大口径接口平滑过渡到另一侧的斜向接口，腔体内部的过渡位置全部做了圆角顺滑处理，没有直角突变结构，既可以减少流体在腔体内的流动阻力，避免冷却油、压缩空气在输送过程中产生紊流、压损过大的问题，也能减少介质内杂质在腔体拐角处的沉积，降低管路堵塞的概率。适配件的外部轮廓做了大圆角的切边处理，没有尖锐的棱角，

　　一方面是为了适配车床安装位置周围的狭窄空间，避免和周边的手柄、管线、运动部件产生运动干涉，另一方面也能减少安装过程中磕碰划伤操作人员的风险。从安装边界尺寸来看，法兰端面的安装孔位完全匹配CA6140车床对应位置的原有螺纹孔间距，不需要重新在车床上打孔攻丝，安装时只需要将法兰端面对准原有安装位，放入密封圈后拧紧四个固定螺栓即可完成固定，另一侧的斜向接口角度经过实际校核，正好对准外接管路的走向位置，不需要额外增加弯管接头就能让管路保持顺畅的走向，减少管路接头的使用数量，也就降低了整个连接回路的泄漏点。在结构强度设计上，这款适配件的壳体壁厚经过受力校核，能够承受车床润滑系统、冷却系统的常规工作压力，即使在车间环境下出现短时的压力波动，

　　也不会出现壳体开裂、变形的问题，外部的加强筋结构沿着腔体的走向分布，在不额外增加整体重量的前提下提升了壳体的刚性，即使安装时螺栓拧紧力矩稍大，也不会导致法兰端面变形影响密封性能。在实际维保场景中，这类适配件的损坏概率很低，只有在管路受到外力撞击、密封件老化失效时才需要更换，其统一的安装尺寸也让备件替换非常方便，不需要对适配件进行二次加工就能直接装机使用，对于设备维保人员来说能够大幅缩短故障停机的时间。不少车床改装场景中，之前操作人员往往采用多个标准接头叠接的方式来实现接口转换，不仅整体连接长度过长，容易和周边部件产生干涉，而且多个接头的叠加也增加了泄漏的风险，这款集成式的适配件将多个转接功能集成在单个零件上，大幅压缩了连接结构的整体占用空间，让安装位置的管线布局更加整洁，也减少了接头松动的隐患。从建模细节来看，这款适配件的所有安装孔位、密封槽、腔体尺寸都严格按照CA6140车床的原厂接口尺寸进行匹配，每个倒角、圆角的尺寸都符合机械加工的工艺要求，不存在无法加工的负角、薄壁结构，不管是采用金属3D打印、还是数控铣削加工都能直接成型，不需要额外补充工艺结构，拿到三维模型后可以直接生成加工刀路，或者用于改装场景的安装干涉校核，提前验证适配件和周边部件的位置关系，避免装机时才发现干涉问题导致的返工。
