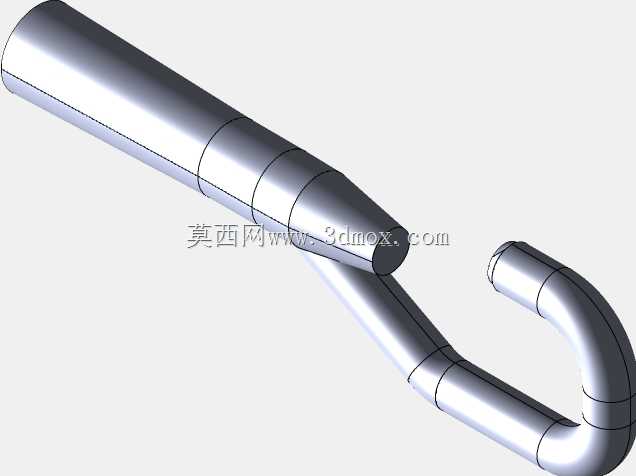

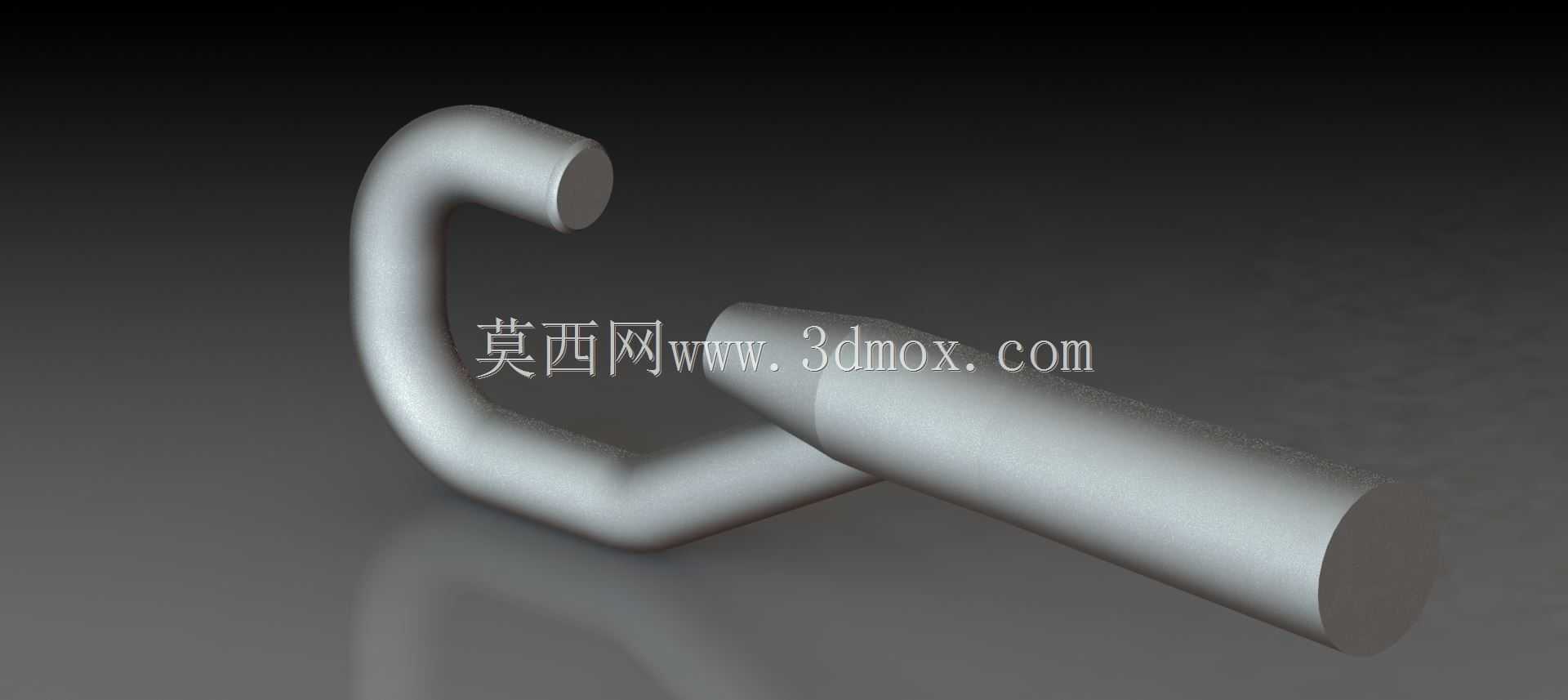

双喷射涡轮机分叉管路流体域结构

　　在中小型水力发电系统的冲击式水轮机组设计环节，双喷射Turgo涡轮机的流道匹配精度直接决定整机能量转换效率，而分叉管路作为双喷嘴供水的核心导流结构，其内部流场分布、分支处的压损控制、出口射流的均匀性，都是前期仿真验证阶段必须重点校核的内容。本次涉及的分叉流体域结构，完全围绕涡轮机测试台架的实际供水工况搭建，还原了主供水管路到双喷嘴分支的完整流道形态，同时在第二个出口分支处集成了蝶阀的通流结构，可直接用于不同阀门开度下的流场特性仿真，为台架调试阶段的流量分配控制提供数据支撑。从实际应用场景来看，这类分叉流体域主要服务于高校涡轮机测试实验室的性能验证环节，区别于工业现场的定型管路，测试台架需要频繁调整不同分支的供水流量，

　　匹配不同负载下的涡轮机运行工况，因此分支处的蝶阀结构并非冗余设计，而是实现流量精准调控的核心功能部件。在设计思路上，整个流体域的提取完全遵循实际管路的内壁轮廓，主路采用等径直管段延伸至分叉位置，避免入口段长度不足导致的流场畸变，分叉处采用大曲率圆弧过渡，尽可能降低流体转向过程中的局部压损，避免分支处出现涡流、滞流区影响后续喷嘴的射流稳定性。带蝶阀的分支管路，在建模时保留了蝶板不同开度下的通流边界，可直接通过调整蝶板角度模拟0-90度开度下的流道变化，无需重复进行几何处理，大幅提升仿真前处理的效率。从安装边界来看，主路入口端采用标准圆形法兰对接面，可直接匹配测试台架的供水主管路，两个出口端的管径与涡轮机喷嘴的入口尺寸完全适配，

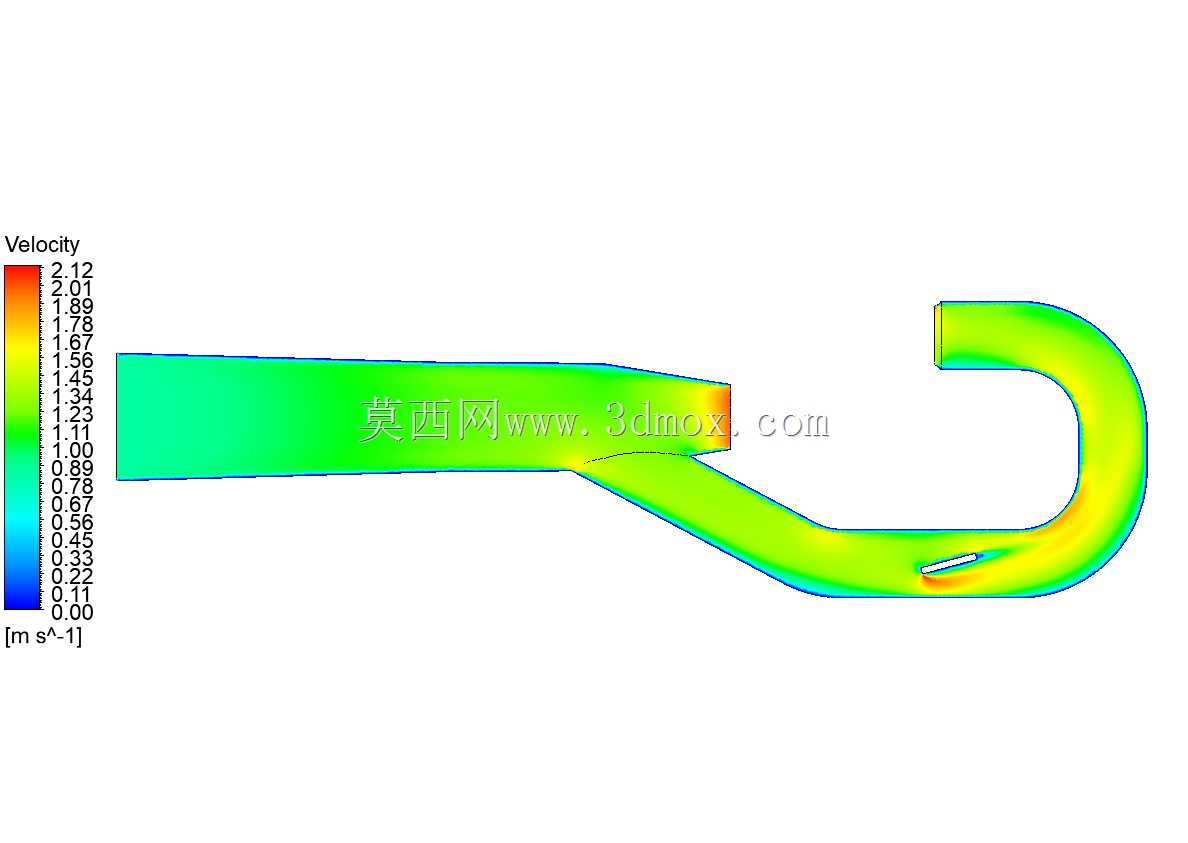

　　安装时无需额外加装变径接头，整体结构的轴向尺寸与径向占用空间完全适配现有实验室台架的安装空间，不会与台架的支撑结构、传感器安装位产生干涉。在功能特性层面，该流体域结构完整覆盖了从主路供水到双分支分流的全部通流区域，既可以开展稳态下的流量分配、压损计算，也可以进行瞬态下的阀门启闭过程流场仿真，分析蝶阀动作过程中对另一支路流量稳定性的影响，为双喷射Turgo涡轮机的喷嘴匹配、阀门控制逻辑优化提供可靠的几何基础。实际建模过程中，管路的弯管段曲率半径经过多轮迭代调整，既保证了流体转向时的平顺性，也控制了整体结构的占用空间，避免弯管半径过大导致台架安装空间不足；分叉位置的相贯线处理完全贴合实际焊接管路的内壁形态，没有出现几何尖角、

　　错位等仿真过程中容易出现网格畸变的问题，可直接导入各类流体仿真软件进行网格划分。对于从事水力机械设计、流体仿真的工程人员来说，这类经过实际台架验证的流体域结构，可大幅减少前期几何处理的工作量，直接用于不同工况下的流场特性分析，也可作为同类分叉管路设计的参考模板，通过调整管径、分叉角度、弯管曲率等参数，快速适配不同功率等级的Turgo涡轮机供水系统设计需求。在涡轮机测试过程中，双喷嘴的流量一致性是影响转轮受力均匀性的关键因素，若分叉管路设计不合理，会导致两个喷嘴的出口射流速度存在偏差，使得转轮承受偏载，不仅会降低整机效率，还会加剧轴承的磨损，缩短设备使用寿命，而通过该流体域开展的仿真分析，可提前预判不同流量下的分支流量偏差，通过调整管路结构或者蝶阀开度，保证两个喷嘴的射流参数一致，为后续的真机测试提供可靠的设计依据。
