CA6140机床传动用多槽带轮结构

　　这款带轮是CA6140普通车床主轴箱与电机之间动力传递路径上的核心传动部件，日常车间里车床主轴的转速切换、扭矩传递都要靠这类带轮配合三角带完成，相比齿轮直连传动，带轮搭配三角带的结构能在设备过载时通过皮带打滑保护主轴箱内的齿轮组，避免硬冲击打齿，同时还能吸收电机运转时的小幅振动，降低主轴箱的运行噪音，延长齿轮、轴承的服役寿命。

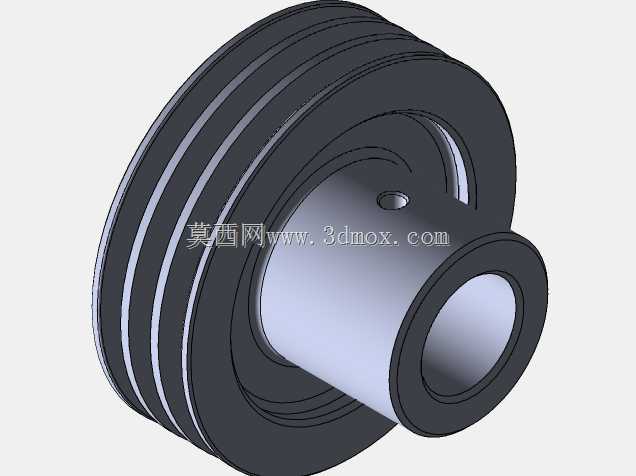

　　从结构设计来看，这款带轮采用了轮毂与轮辐一体化的铸钢基础结构，轮缘部分加工有三道等距的V型带槽，槽型角度匹配标准B型三角带，槽底留有0.2mm的粗糙度余量，避免皮带运行时出现过度磨损；轮毂部分做了加长轴套设计，轴孔与车床传动轴采用H7/k6的过渡配合，轴套侧面加工有M6的顶丝孔，安装时顶丝可以顶在轴的定位平槽上，防止带轮在高速运转时出现轴向窜动或者周向打滑，相比普通平键连接的短轮毂带轮，这种加长轴套加顶丝的结构能大幅降低轴的局部应力集中，避免长期交变载荷下轴在键槽位置出现疲劳断裂。

　　设计这类机床带轮的时候，首先要核算传动比匹配要求，CA6140车床电机额定转速1450转，主轴最低转速要求10转左右，除了主轴箱内的齿轮变速，带轮的直径比直接决定了一级减速的传动比，这款带轮的基准直径经过严格核算，既保证三角带的包角大于120度避免打滑，又不会因为直径过大导致带轮外缘线速度超过25m/s的安全阈值，防止皮带在高速下出现离心脱槽。轮槽的间距设计也做了优化，三道带槽之间的轮缘厚度留足了5mm的强度余量，即使单根三角带出现断裂，剩余的两根皮带也能临时支撑设备完成当前工件的加工，不会突然失速导致工件报废或者安全事故。

　　安装边界方面，这款带轮的轴孔直径匹配CA6140车床的I轴直径，轴套总长度比轴上的安装定位段长2mm，安装时轴套端面靠紧轴肩后，顶丝孔刚好对准轴上的预加工定位坑，不需要现场额外配做定位孔；轮缘的最大外径经过尺寸校核，安装后带轮外缘与主轴箱侧壁的安全间隙大于15mm，运转时不会和箱体、润滑管路或者安全防护罩发生剐蹭，带轮的整体动平衡等级做到G6.3级，安装后不需要额外做现场动平衡就能直接投入使用，大幅降低车间设备维修的装配工时。

　　实际车间应用中，这类带轮除了用在CA6140车床上，同结构的多槽带轮也可以适配其他同功率等级的普通机床、输送设备的动力传递端，只要轴径、传动比、槽型匹配就能直接替换，不需要重新做结构设计；日常维护时只需要定期检查三角带的张紧度，观察带槽的磨损情况，当槽壁磨损量超过1mm时再更换带轮即可，维护成本极低。建模的时候要注意轮槽的截面尺寸严格遵循三角带的国标参数，不能随意修改槽角或者槽深，否则会导致皮带和槽面接触面积不足，传动效率下降还会加剧皮带磨损；轮毂部分的轴孔公差要严格控制，过松会导致运转时带轮跳动，过紧则会导致装配困难，甚至安装时顶裂轴套。
