汽车发动机排气歧管结构三维设计

　　排气歧管作为发动机进排气系统的核心承压构件，直接对接发动机缸盖的排气道出口，承担着将各气缸燃烧后产生的高温高压废气有序汇集、导流至排气后处理系统的核心作用，其结构设计合理性直接影响发动机的排气效率、泵气损失与动力输出表现。在实际整车搭载场景中，排气歧管的工作环境极为苛刻，长期承受800-1000℃的高温废气冲刷，同时伴随发动机运行带来的持续振动，因此结构设计阶段需要同时兼顾气流流通效率、结构热应力分布、安装空间适配性等多重约束。从结构设计逻辑来看，该排气歧管采用四支路等长优化布局，每个支路分别对应单个气缸的排气出口，支路内壁做平滑圆弧过渡处理，避免气流在管路弯折处形成涡流阻滞，尽可能降低各缸排气之间的干涉效应，减少排气背压，

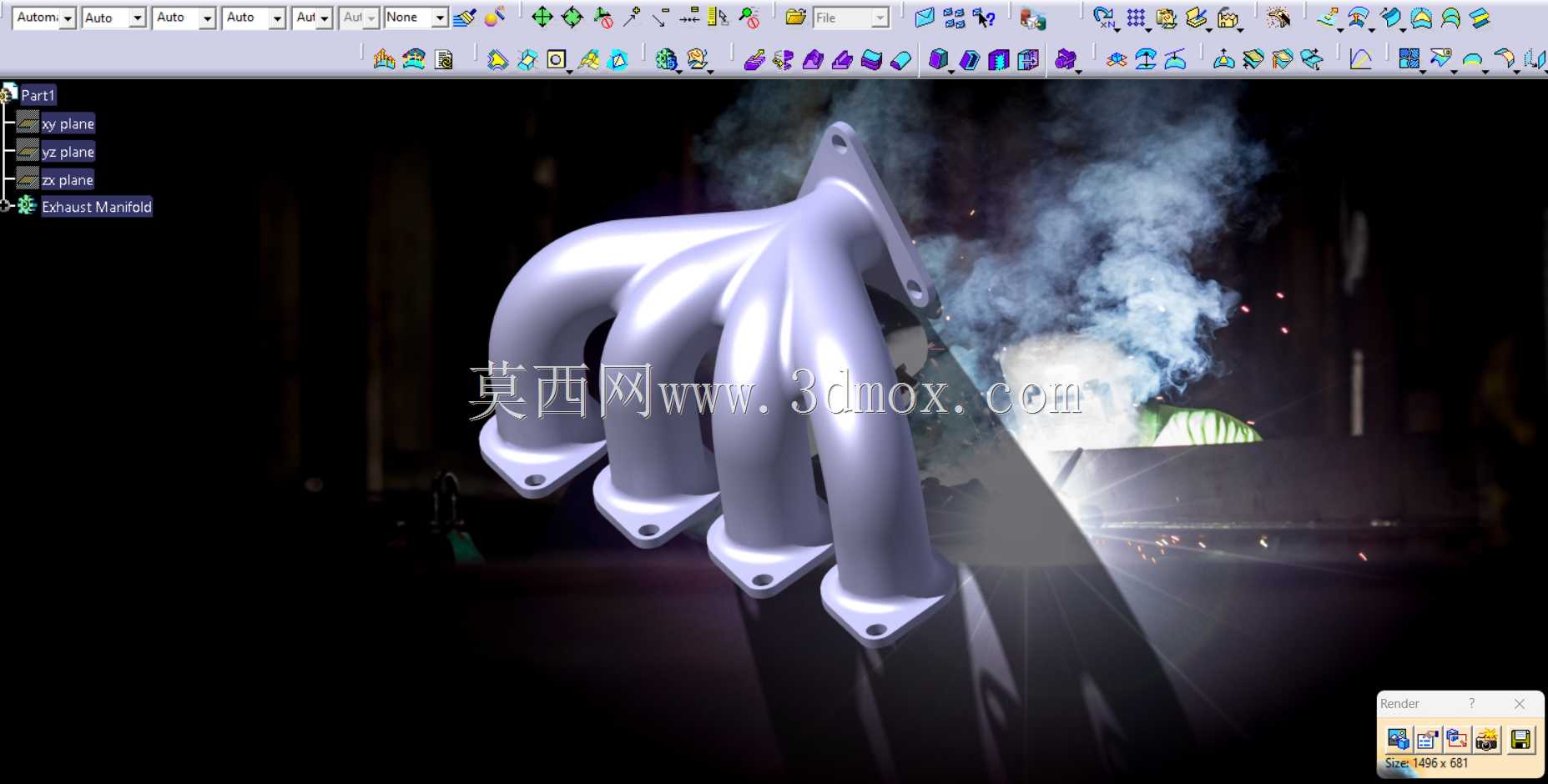

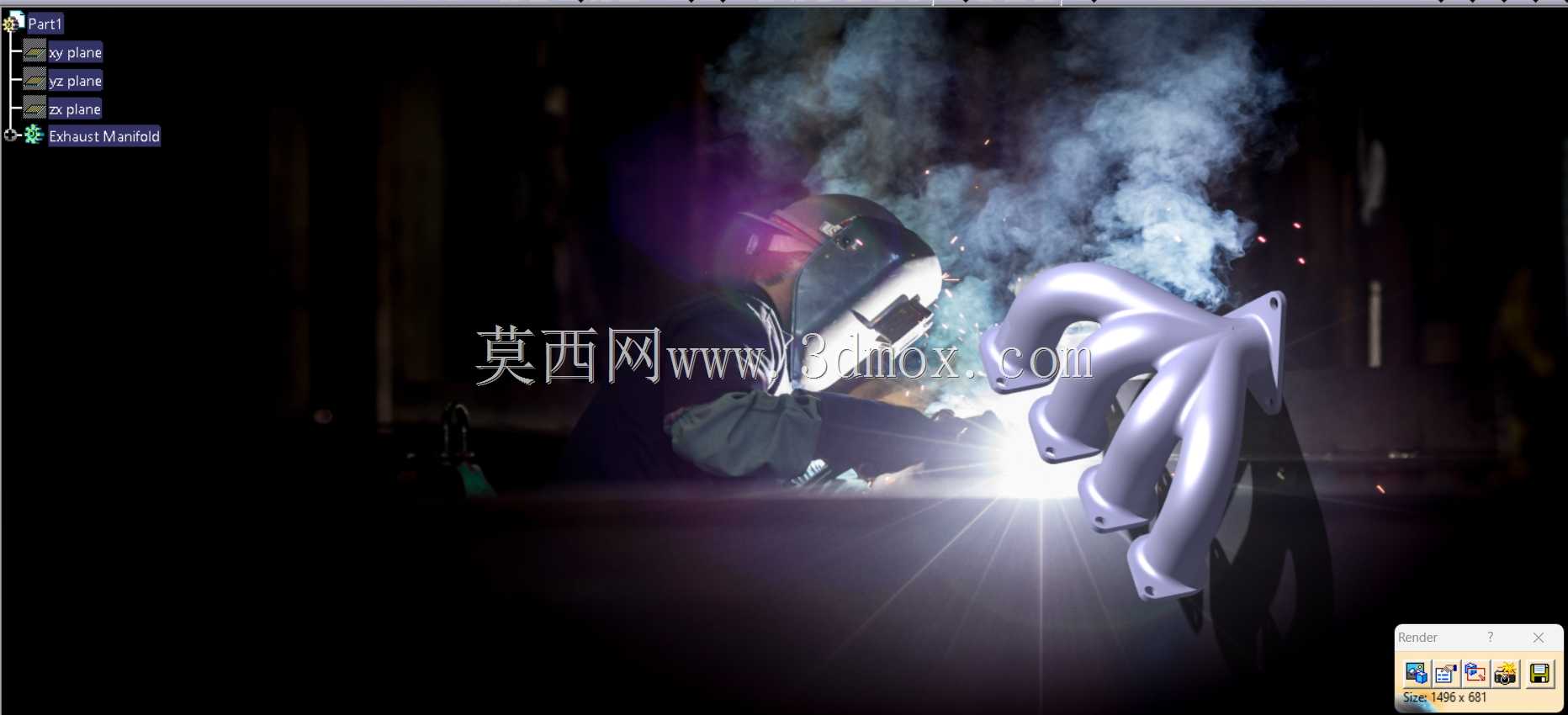

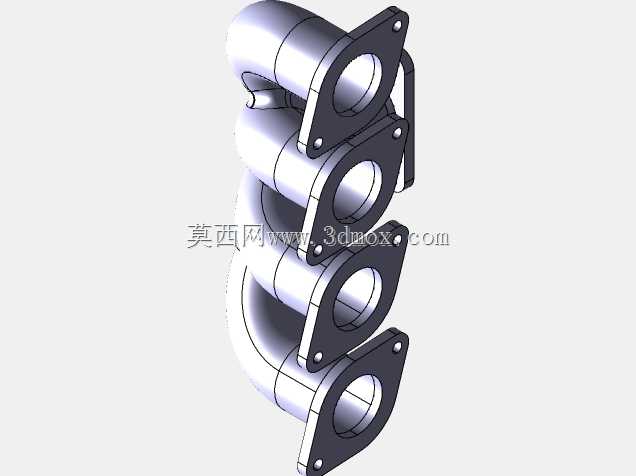

　　保证各气缸排气时序的顺畅衔接，避免出现排气倒灌影响气缸扫气效率的问题。安装边界层面，歧管与缸盖对接的法兰面采用一体化铣削成型的平面结构，法兰上均匀分布对应缸盖排气道螺栓孔位的安装过孔，孔位公差控制在±0.1mm范围内，保证装配后结合面的密封性能，避免高温废气泄漏；法兰与支路管路的衔接位置做加厚圆角过渡，缓解热应力集中导致的开裂风险，适配发动机长期交变热负荷下的结构强度需求。歧管的整体外形轮廓充分考虑发动机舱的紧凑布局约束，各支路的弯折角度、延伸走向经过空间干涉校验，既保证管路曲率满足气流顺畅流通的要求，又能避开周边的发动机悬置、冷却管路、线束等附属构件，不会出现装配干涉问题；歧管末端的汇总出口采用标准法兰接口，

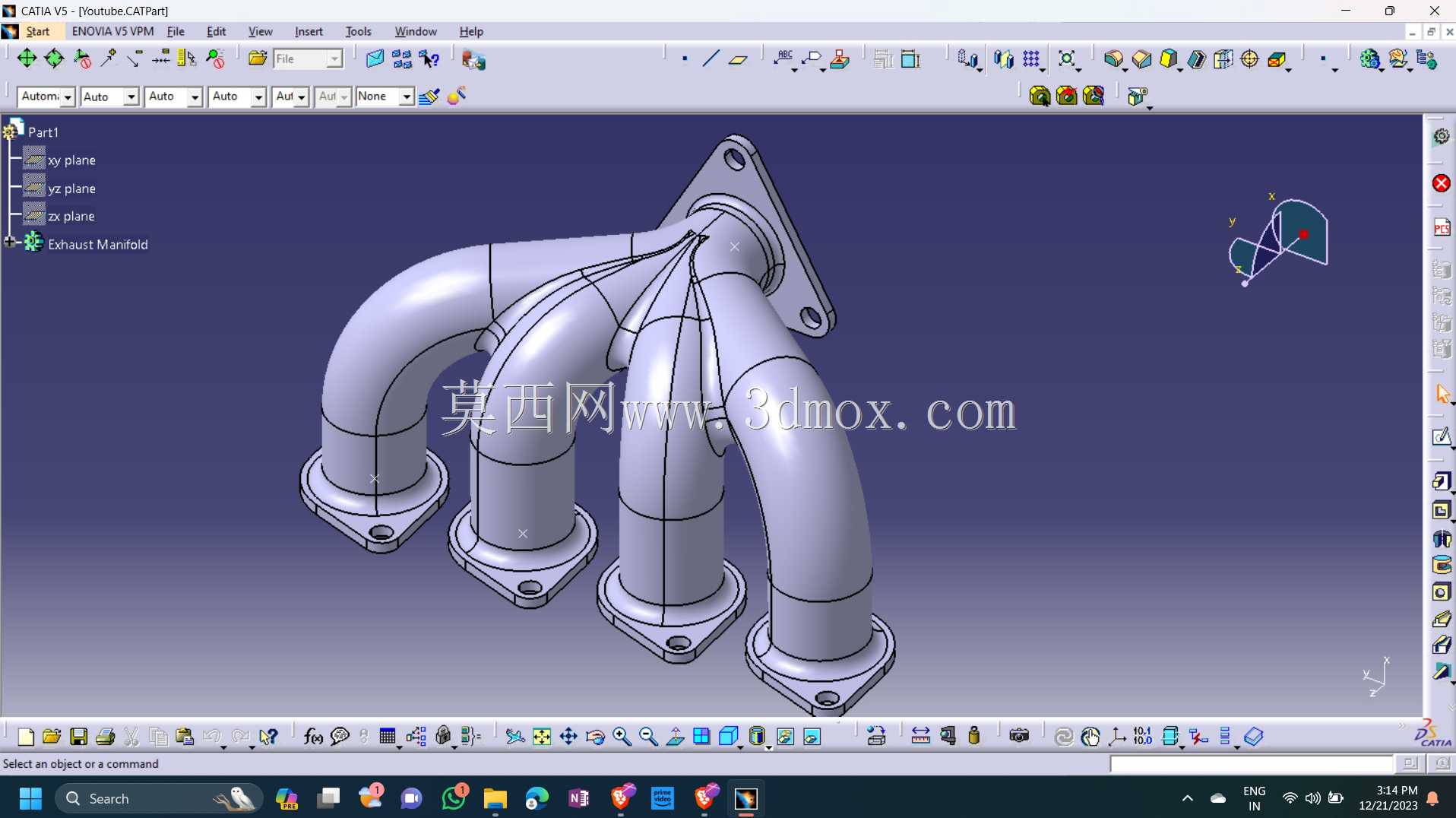

　　可直接对接三元催化器或者涡轮增压器的进气端，接口尺寸匹配主流乘用车发动机的排气系统通用规格，具备较好的适配性。结构细节上，歧管管壁厚度根据不同位置的热负荷梯度做差异化设计，靠近缸盖排气侧的高温区段管壁适当加厚，提升耐热变形能力，靠近汇总出口的区段在保证结构强度的前提下适当优化壁厚，控制构件整体重量，降低发动机附属件的自重负载。管路外壁的安装凸台位置预留了氧传感器的安装螺纹孔，孔位角度经过空间校核，保证传感器探头能伸入排气流核心区域，准确采集排气氧浓度信号，为发动机电控系统的空燃比控制提供可靠数据支撑。在建模过程中，所有管路的曲面过渡均采用G2连续曲率处理，既保证实际生产铸造或者冲压焊接工艺的可实现性，避免出现锐角、

　　壁厚突变等工艺缺陷，也能减少气流在管路内壁的流动阻力，提升排气效率。针对热变形补偿的设计考量，歧管的支路走向预留了微量的热膨胀形变余量，在发动机达到工作温度后，管路受热膨胀的位移量不会对法兰结合面的密封性能造成影响，也不会在管路衔接位置产生额外的结构应力，延长构件的使用寿命。从实际应用角度，这类排气歧管广泛适配小排量直列四缸乘用车发动机，可覆盖自然吸气与低增压涡轮发动机的排气导流需求，结构设计兼顾了性能表现、工艺可行性与安装适配性，能够满足整车量产装配的各项工程要求。
