CA6140车床配套便携式装夹工装结构

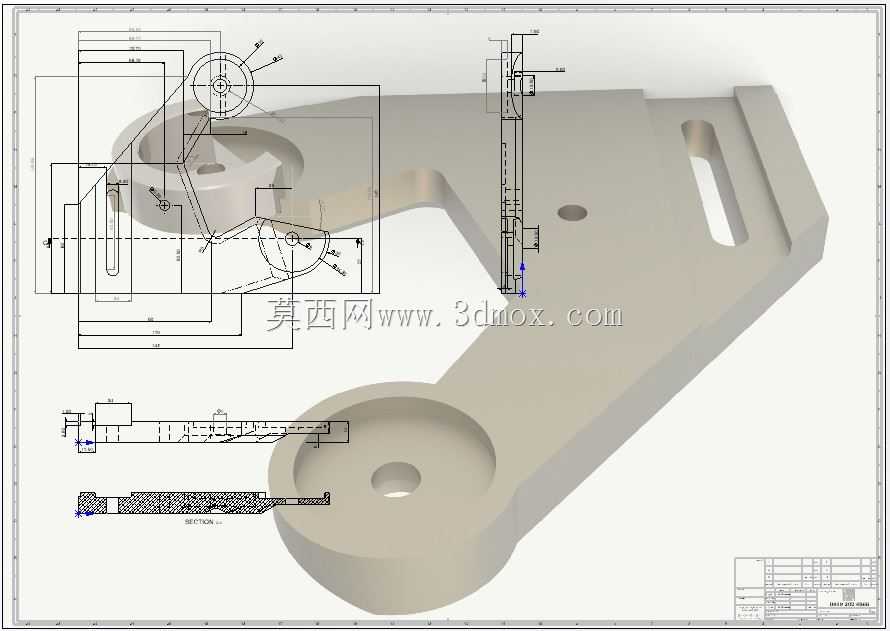

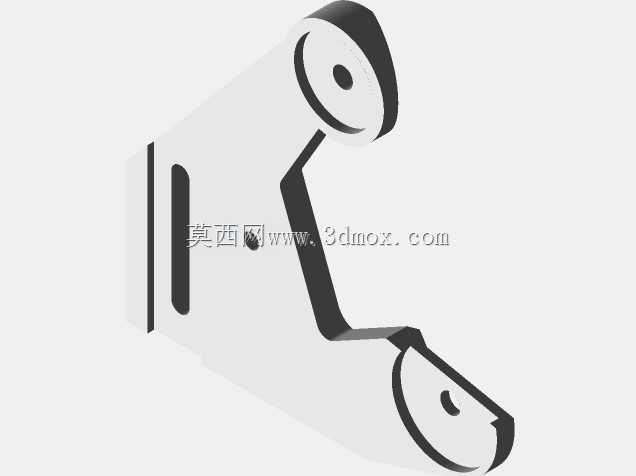

　　在普通车床的外场维修、小批量零散件加工场景中，常遇到无法将工件转运至固定工位、需要在设备旁完成临时装夹加工的需求，这类场景对装夹工装的便携性、安装适配性提出了极高要求，这款配套CA6140车床使用的便携式夹具，正是针对这类非固定工位的机加工需求设计。从结构布局来看，该夹具采用一体化弯臂式主体结构，主体采用高强度铸铁一体铸造成型后经时效处理消除内应力，避免长期使用出现形变影响装夹精度，臂身开设的长条形调节槽可适配不同安装基面的固定需求，无需额外制作过渡连接板即可直接固定在车床床身延伸板、临时工作台甚至现场的型钢架上，安装边界可覆盖120mm至280mm的固定孔距范围，适配绝大多数现场临时加工的安装条件。

　　夹具的定位端采用台阶孔式定位基准，大端定位孔直径与CA6140车床的主轴前端定位轴径公差匹配，可直接实现与车床主轴的同轴度快速找正，找正时间较通用平口钳缩短70%以上，小端设置的锁紧机构采用偏心轮式快速夹紧结构，无需反复拧动多颗螺栓即可完成工件的锁紧与松脱，单次装夹动作可在3秒内完成，适合小批量工件的快速轮换加工。从功能特性上看，该夹具区别于传统固定式卡盘的核心点在于其可拆卸式的定位模块，针对轴类、盘类、异形支架类工件可更换不同的定位衬套，衬套与主体定位孔采用H7/h6的间隙配合，更换时无需重新打表找正即可保证定位精度，夹持范围覆盖直径10mm至120mm的回转类工件，以及边长不超过150mm的异形支架类工件。

　　设计过程中充分考虑了现场使用的便携性需求，主体臂身做了多处减重孔设计，整体重量控制在7.2kg，单人即可单手携带转运，臂身边缘全部做了R3的倒角处理，避免转运过程中划伤操作人员，同时在夹具的非配合面做了喷砂氧化处理，提升户外使用时的防锈抗腐蚀能力，适应车间多油污、多切削液的使用环境。在实际加工场景中，该夹具可完成轴类零件的端面钻孔、套丝，小型盘类零件的外圆车削、倒角，以及异形支架类零件的配钻孔、铰孔工序，加工时的夹持刚性可满足背吃刀量2mm以内的车削加工需求，加工后的工件尺寸公差可稳定达到IT8级精度，完全满足设备维修、零散件配做的精度要求。夹具的锁紧机构设置了防松脱结构，在偏心轮的转轴处加装了阻尼弹簧，

　　即使加工过程中出现振动也不会出现夹紧力衰减导致的工件飞出风险，同时在夹紧面做了网纹滚花处理，增大与工件的接触摩擦力，夹持表面粗糙度Ra6.3的工件时也不会出现打滑移位。从安装适配性来看，该夹具除了可配套CA6140车床使用外，其底部的安装槽也可适配台钻、小型铣床的工作台T型槽，可作为通用便携式装夹工装跨设备使用，无需针对不同设备单独制作安装底座，大幅提升了工装的复用率。设计时还考虑了日常维护的便捷性，所有转动配合部位均设计了注油孔，可定期加注润滑脂避免卡顿，锁紧偏心轮采用可拆卸式结构，长期使用出现磨损后可单独更换配件，无需整体报废更换，降低了工装的长期使用成本。在现场抢修场景中，比如生产线设备的轴类零件突发断裂需要现场配做新件时，无需将大型设备拆解转运至机加工车间，只需将该夹具固定在设备旁的临时平台上，搭配便携式车床动力头即可完成零件的现场加工，大幅缩短设备停机维修时间，这类应用在工矿企业的设备运维、野外施工设备的现场维修中有着极高的实用价值。
