CA6140车床用斜齿圆柱传动齿轮结构

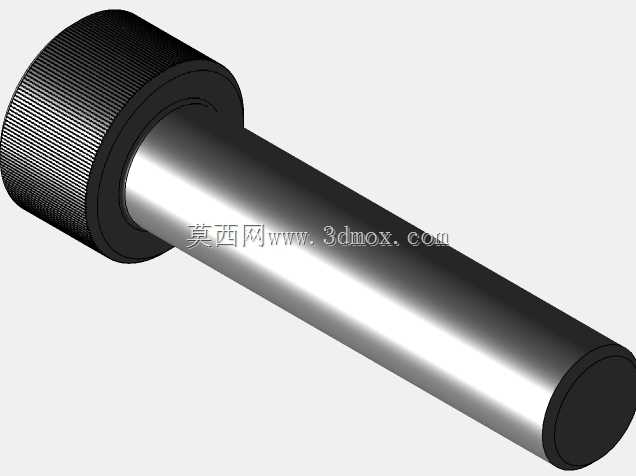

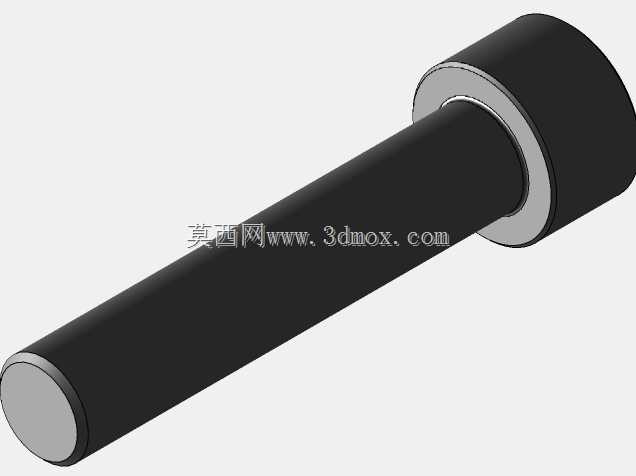

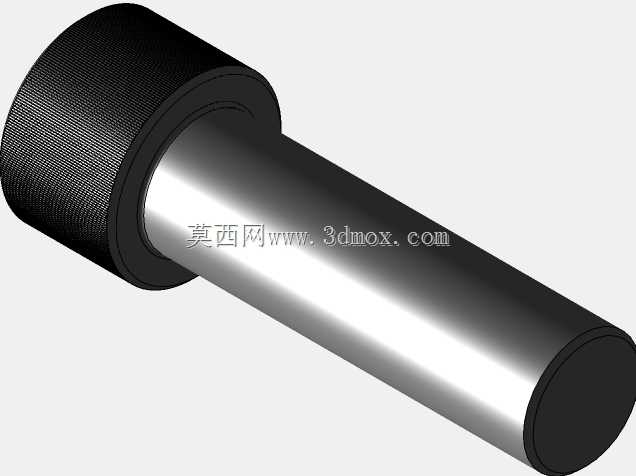

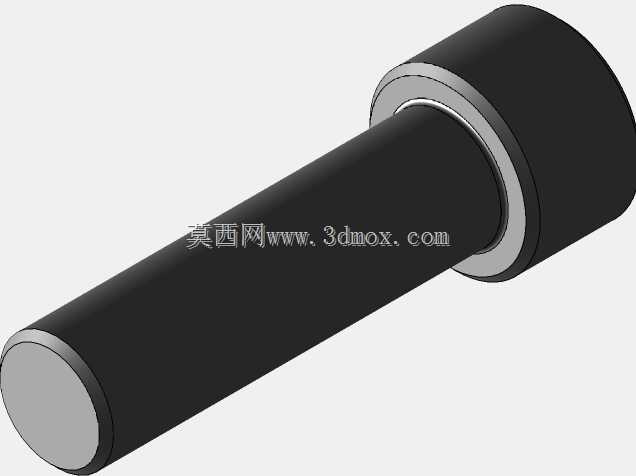

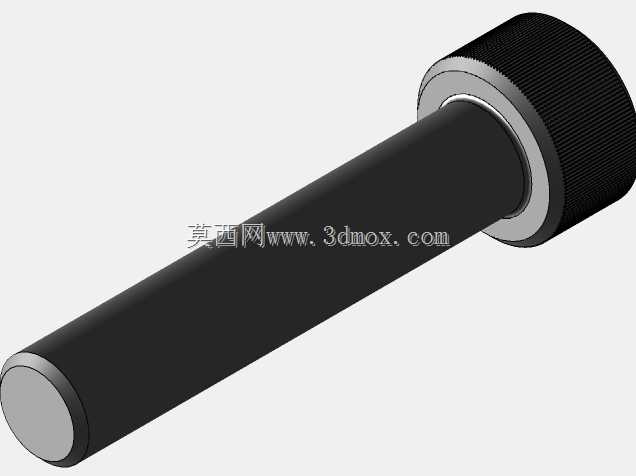

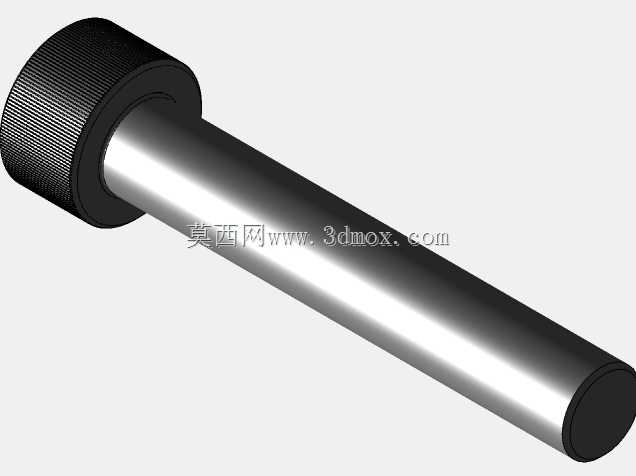

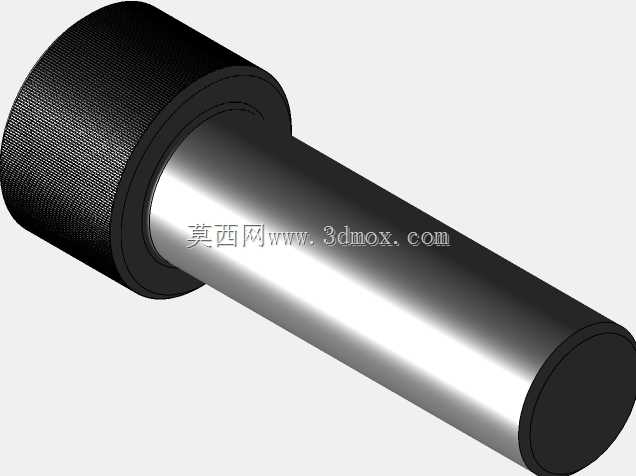

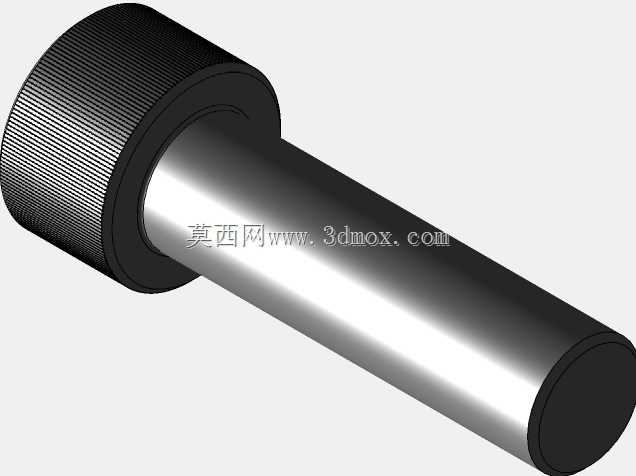

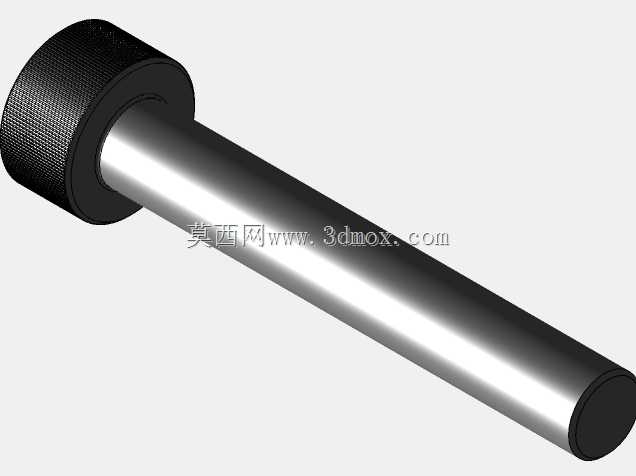

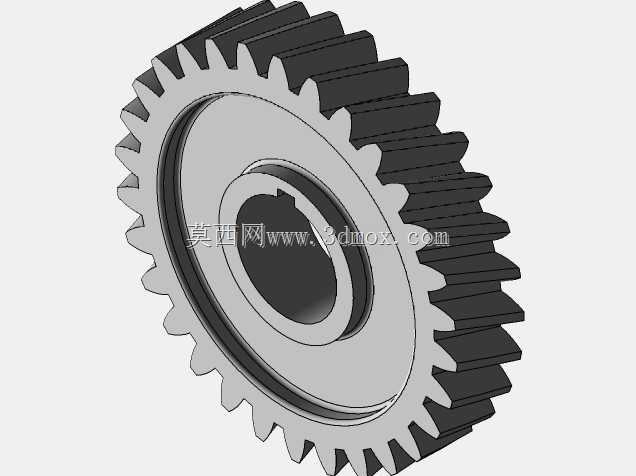

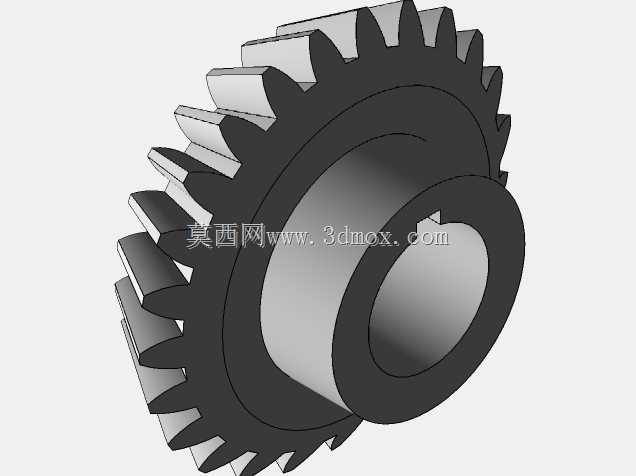

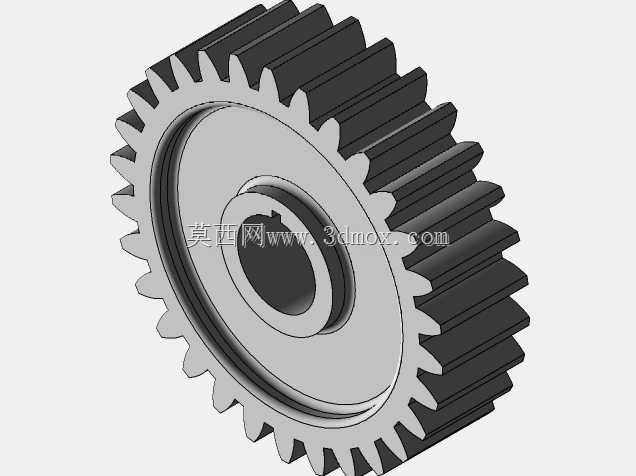

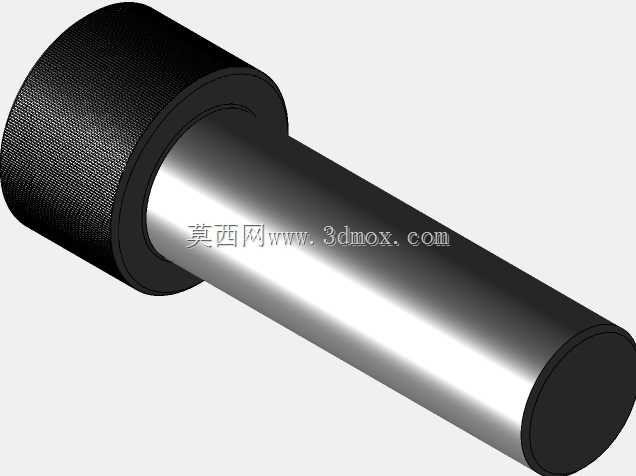

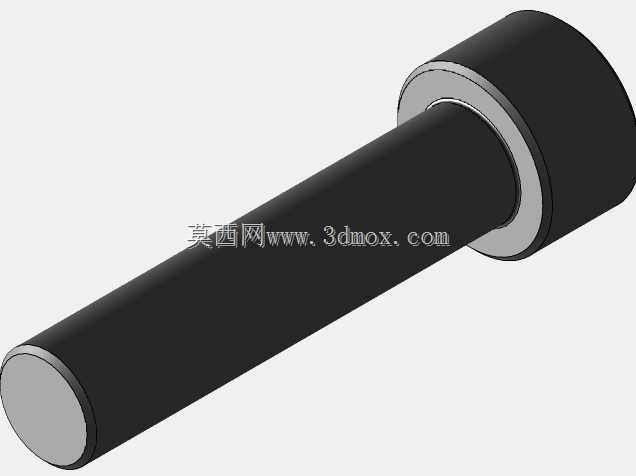

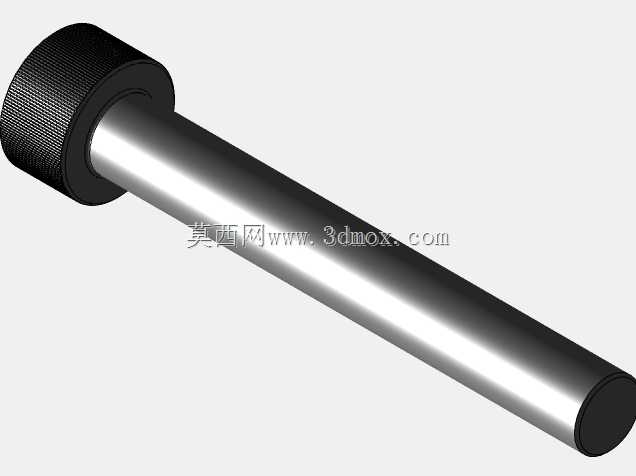

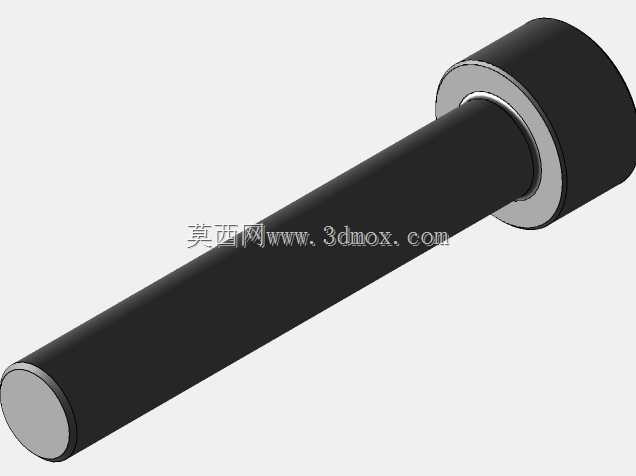

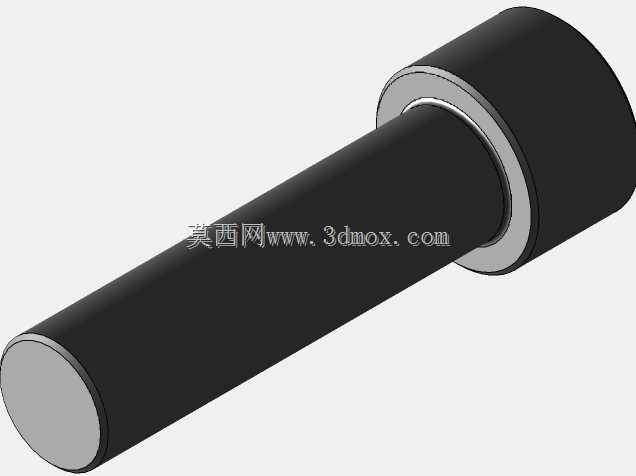

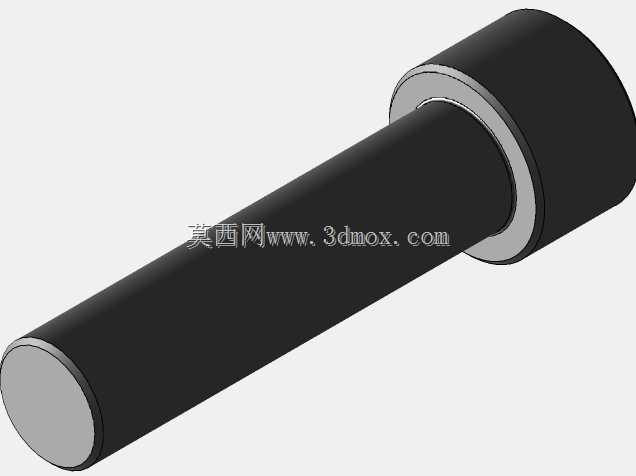

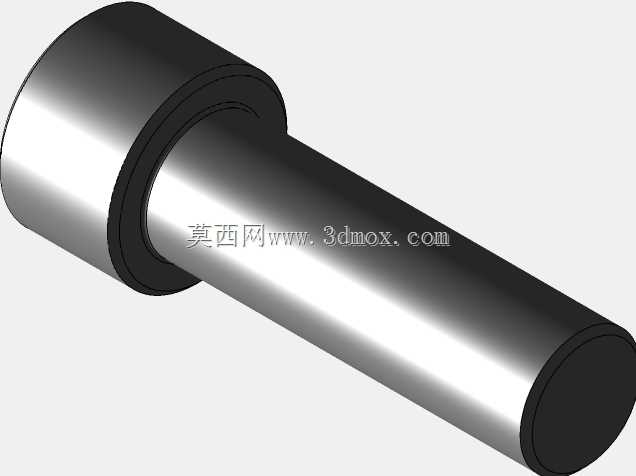

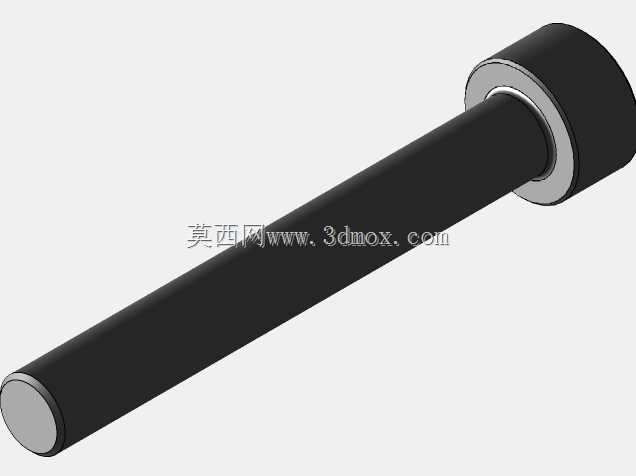

　　在普通卧式车床的主轴箱传动链中，这类斜齿圆柱齿轮承担着主轴与进给系统之间的动力传递任务，区别于直齿圆柱齿轮，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步扩展到全齿宽啮合，脱开时也是逐步退出啮合，能大幅降低传动过程中的冲击、振动与噪声，尤其适配CA6140这类通用车床在不同切削工况下的转速切换需求，不管是低速大扭矩的重切削工况，还是高速精车的平稳运转需求，这类齿轮都能保障传动的连续性与可靠性。从结构设计来看，该齿轮采用带轮毂的整体式结构，轮毂部分的内孔是核心安装基准，内孔中加工的键槽用于和传动轴实现周向固定，传递额定扭矩，轮毂的轴向长度经过匹配计算，既要保证和轴的配合接触长度足够，避免运转过程中出现偏载、晃动，又要控制整体重量，

　　减少主轴箱内的转动惯量，降低变速时的冲击载荷。齿部的螺旋角选取经过传动匹配，既要保证足够的啮合重合度，提升传动平稳性，又要控制轴向力的大小，避免给两端支撑轴承带来过大的轴向载荷，匹配CA6140主轴箱内常用的深沟球轴承与推力球轴承组合的承载能力，不需要额外升级轴承规格就能满足使用要求。齿宽的设计结合了传递功率的需求，在CA6140车床额定7.5kw主电机的功率输入下，齿面接触强度与齿根弯曲强度都留有足够的安全余量，能承受断续切削带来的瞬时冲击载荷，不会出现断齿、齿面点蚀等早期失效问题。齿轮的端面与轮毂的同轴度、齿圈的径向跳动公差都按照机床传动齿轮的精度等级选取，能保证传动过程中的转速均匀性，避免车削加工时工件表面出现规律性振纹，

　　保障零件加工的表面质量。安装时，该齿轮通过平键与传动轴连接，轴向靠轴肩与轴用挡圈实现定位，装配时需要保证齿轮端面与轴的垂直度，避免运转时出现偏磨，啮合侧隙调整到机床设计手册规定的范围内，既不会因为侧隙过大导致正反转切换时出现空程误差，影响螺纹加工的进给精度，也不会因为侧隙过小导致运转时卡滞、齿面磨损加剧。在实际的机床维修与改装场景中，这类齿轮是CA6140车床主轴箱的易损备件之一，长期运转后齿面会出现磨损、点蚀，啮合间隙增大导致传动噪声变大、加工精度下降，更换时需要核对齿形参数、内孔尺寸、键槽规格与安装距，保证和啮合齿轮的中心距符合设计要求，才能恢复原有的传动精度。建模过程中，齿形部分按照渐开线圆柱斜齿轮的生成逻辑，

　　先建立端面渐开线齿廓，再根据螺旋角生成螺旋引导线，扫掠得到完整齿形，轮毂、键槽、倒角等结构按照实际加工工艺建模，所有的过渡圆角都保留，避免应力集中，还原零件的真实结构，可直接用于机床维修的备件测绘、传动系统的运动仿真、装配干涉检查等场景，也能作为机械原理课程中齿轮传动章节的教学演示模型，帮助理解斜齿轮的啮合特性与结构特点。
