125规格万向带刹工业脚轮结构设计

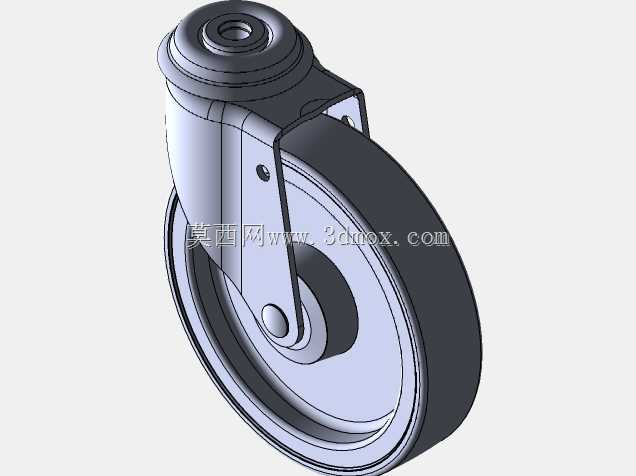

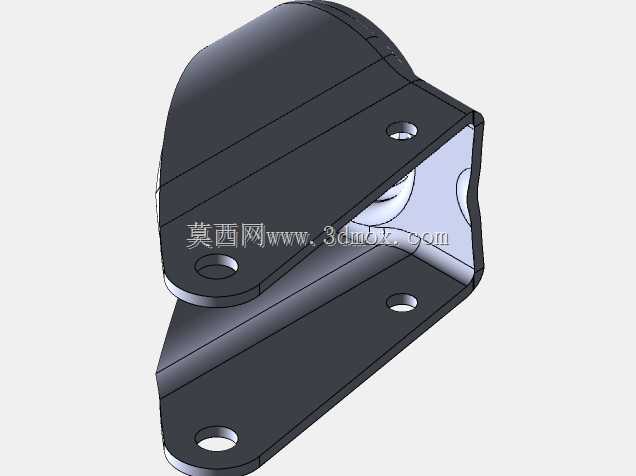

　　这款脚轮的设计首先锚定了工业场景里中载移动设备的行走需求，轮径设定为125mm，对应的安装高度、回转半径都经过了实际工况校验，适配大多数车间周转车、中小型设备机架、工装台架的底部安装空间，不会出现安装后设备离地高度不符合操作习惯、转向时轮体碰撞机架支腿的问题。从结构组成来看，整个脚轮分为顶部安装座、转向回转支架、轮体三个核心部分，顶部安装座采用柱式插杆结构，适配常见的套筒式安装工位，安装时直接插入设备底部的对应安装套筒即可完成固定，相比平板式安装座，这种结构在需要快速拆装脚轮的周转场景下效率更高，同时回转间隙经过控制，转向时不会出现明显的松旷晃动。转向支架采用双侧支撑板夹持轮体的结构，支撑板的折弯弧度做了加强处理，

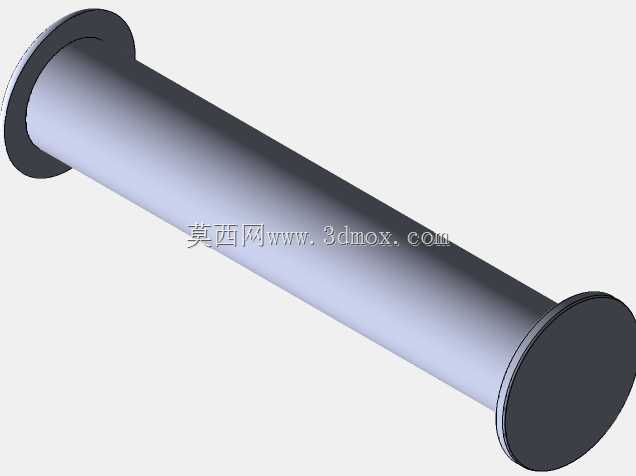

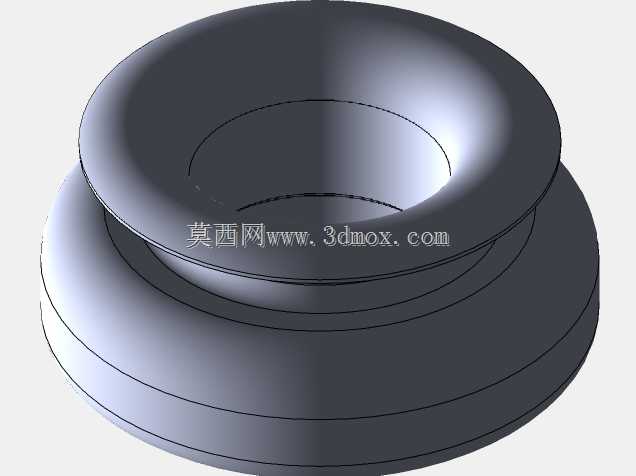

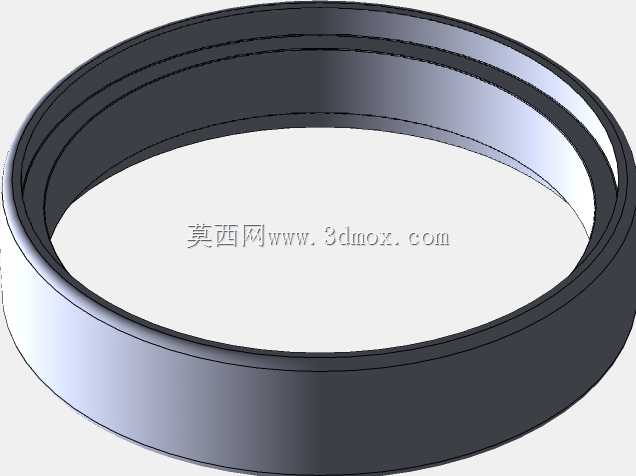

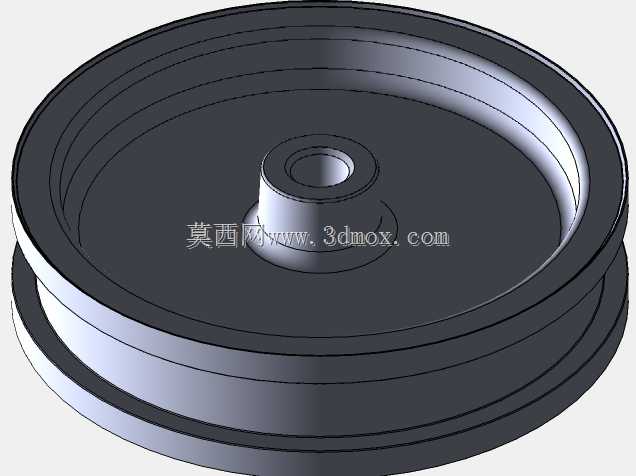

　　在承受额定载荷时不会出现支撑板外张变形的问题，支架上预留的铆钉孔用于固定轮轴，轮轴与支架之间采用间隙配合，保证轮体转动顺畅的同时不会出现轴向窜动。轮体采用单轮面结构，轮面材质为硬质耐磨工程材料，滚动阻力小，在环氧地坪、水泥地坪等常见工业地面上滚动时不会留下明显压痕，同时具备一定的抗冲击能力，遇到车间地面常见的小颗粒杂物、微小接缝时可以平稳通过，不会出现卡滞。设计过程中首先考虑的是载荷匹配，125mm轮径对应的单轮额定载荷覆盖了大多数中小型工业移动设备的单轮承重需求，不需要额外加大轮径造成安装空间浪费，也不会因为轮径过小导致载荷不足、轮体过早损坏。转向部分的回转结构做了防尘设计，日常车间使用时可以阻挡大部分粉尘、碎屑进入回转摩擦面，

　　延长维护周期，不需要频繁加注润滑脂也能保持转向灵活。轮体的中心轴承位做了同轴度校验，保证轮体转动时不会出现偏摆，减少滚动过程中的噪音和额外阻力。安装边界方面，插杆的直径、插装深度都符合行业通用尺寸，替换同规格旧脚轮时不需要重新加工设备底部的安装位，直接替换即可使用，转向时的最大外廓尺寸经过核算，当支架旋转到任意角度时，轮体和支架都不会超出安装座的投影范围过多，避免设备在狭窄通道转向时剐蹭周边物体。实际应用中，这类脚轮广泛用在车间物料周转车、可移动工装夹具架、中小型检测设备机架、商用移动柜体等场景，既可以满足短距离频繁移动的需求，也能在设备定位后保持稳定，不会出现自行滑移的问题。设计时还考虑了日常维护的便利性，轮轴采用可拆卸结构，

　　当轮体磨损到极限后，可以拆下轮轴单独更换轮体，不需要整体更换整个脚轮，降低使用成本。支架的表面处理采用了防锈涂层，在潮湿的车间环境或者偶尔接触切削液的场景下，不会轻易出现锈蚀卡滞的问题，延长整体使用寿命。轮面的弧度做了优化，和地面的接触面积控制在合理范围，既保证足够的摩擦力避免打滑，又不会因为接触面积过大导致转向阻力升高，推动设备时更加省力。转向支架的顶部和安装座的连接部位做了轴向限位，即使设备受到向上的冲击力，也不会出现支架和安装座脱离的情况，提升使用安全性。在建模过程中，各个零件的配合公差都按照机械设计标准设定，回转部位的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的虚位，装配后整体结构紧凑，没有多余的突出零件，避免使用过程中勾挂杂物或者磕碰操作人员。
