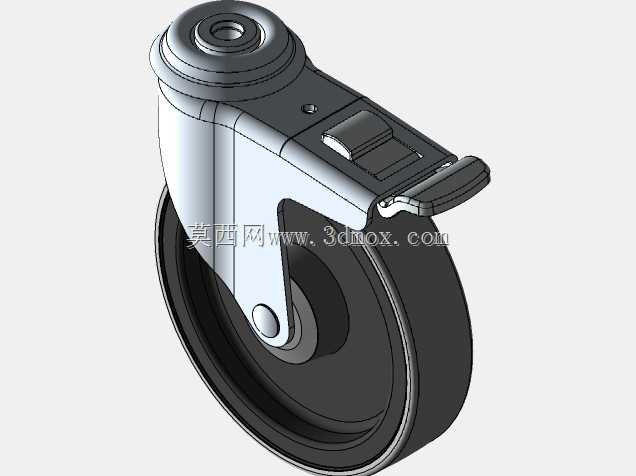

带刹车125规格楔式万向脚轮结构

　　在工业生产场景里，移动类工装、设备转运架、轻型机床附件推车、仓储拣选台车的移动支撑环节，脚轮是直接决定移动顺畅度与驻停可靠性的核心部件，这款125规格楔式刹车脚轮，就是针对中等载荷移动工况设计的支撑走行部件。从实际使用场景来看，这类脚轮普遍适配单轮载荷100-150kg的应用场景，常见于车间内部的工具转运车、机床辅助料架、自动化设备周边移动工作台、商用展示移动柜体，部分轻型AGV的辅助支撑轮组也会选用同规格结构的脚轮，兼顾直行与转向的灵活性，同时带刹车结构可以在设备需要固定工位时快速锁止，避免作业过程中设备移位带来的操作偏差甚至安全隐患。

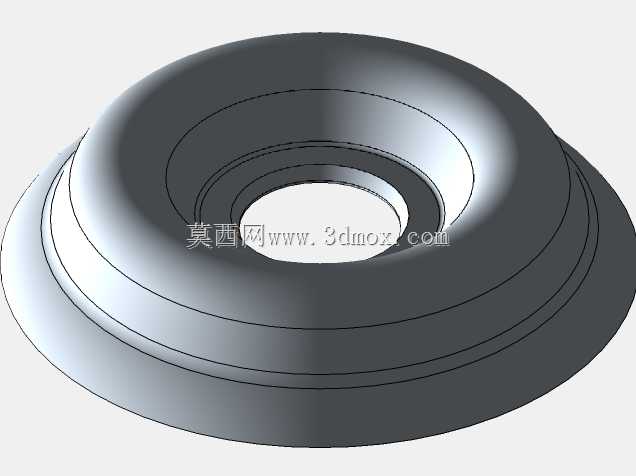

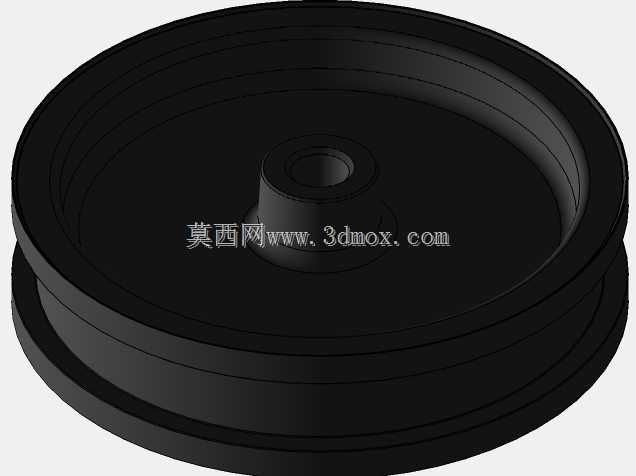

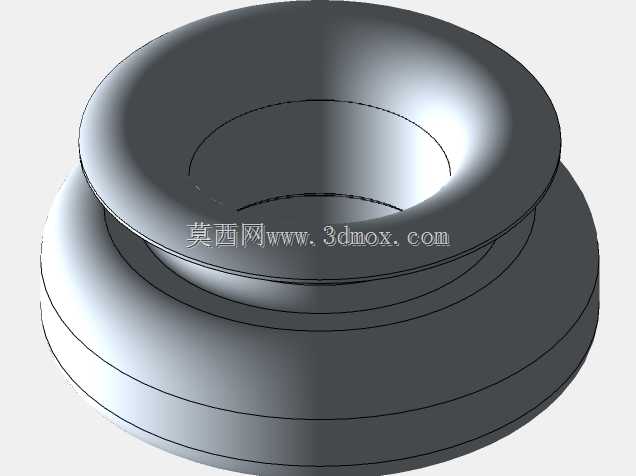

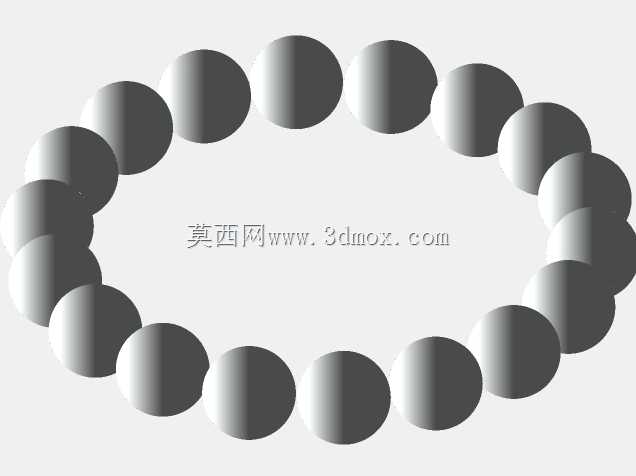

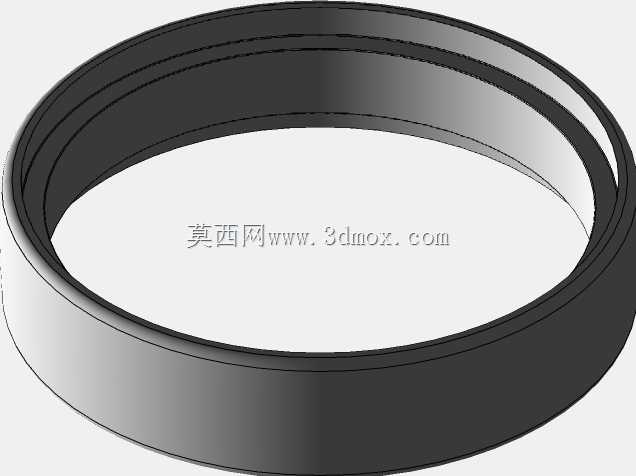

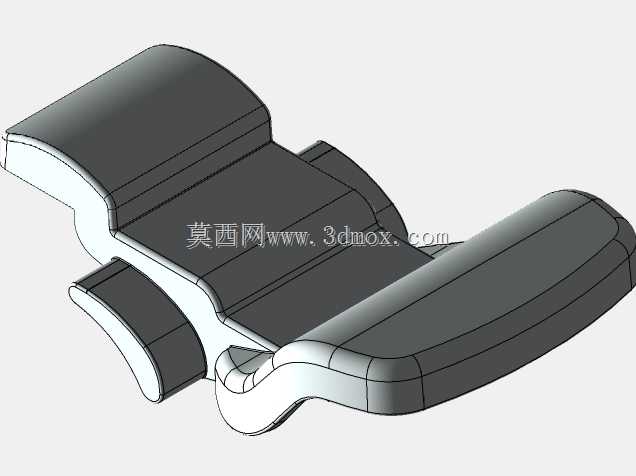

　　从功能特性上拆解，这款脚轮采用了顶置万向回转结构，回转支承内置在顶部安装座内，转向时支架可绕安装轴线360度旋转，转向阻力小，推行过程中转向不会出现卡滞，适配车间环氧地坪、水泥地坪、硬化地砖等多种常见地面工况。轮体采用硬质耐磨材质，轮面做了微弧处理，和地面接触时的接触面积控制在合理范围，既不会因为接触面积过大导致推行阻力过高，也不会因为接触面积过小造成轮面压强大、容易损伤地坪或者轮体过早磨损。侧面集成的楔式刹车结构是这款脚轮的核心功能点，踩下刹车拨片时，楔块会同时抵紧轮面和回转支架，同时锁止轮体转动和万向转向功能，驻停时不会出现轮体滑动或者支架意外转向的问题，相比仅锁止轮体的单刹结构，双锁止的设计在有坡度的车间地面、或者设备作业需要完全固定的场景下可靠性更高，拨片的踩踏行程做了优化，操作人员用鞋尖轻踩即可完成锁止，上抬拨片就能解除刹车，操作力度符合人机工程要求，不需要额外借助工具就能完成状态切换。

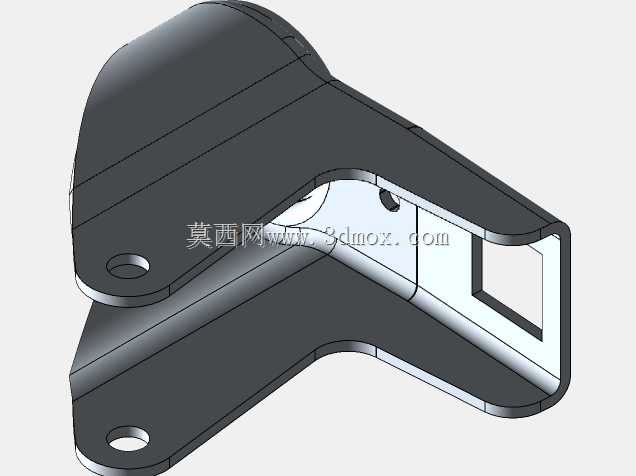

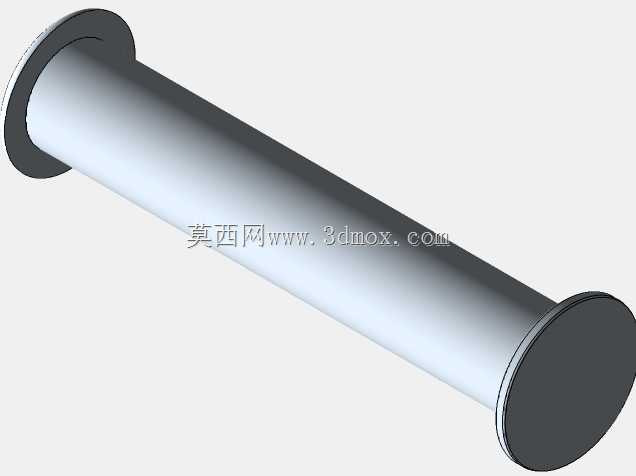

　　从设计思路层面看，这款脚轮的支架采用了一体冲压成型的钢结构，表面做了镀锌防锈处理，支架的弯折处做了加强筋结构，在承受侧向冲击的时候不容易出现支架变形、轮体偏摆的问题。轮体的中心轴采用铆接结构，轴套位置预留了润滑间隙，长期使用过程中可以定期加注润滑脂降低转动阻力，延长使用寿命。顶部的安装座采用标准孔位设计，安装孔的孔距适配市面上多数通用脚轮的安装尺寸，设备选型替换时不需要重新在设备底部打孔，直接对位拧紧紧固件即可完成安装，降低了替换维护的成本。刹车结构的楔块采用耐磨尼龙材质，和轮面接触时摩擦力足够，同时不会刮伤轮面，长期频繁刹车也不会出现楔块过度磨损导致刹车失效的问题，拨片和支架的连接销轴做了防脱设计，设备移动过程中的震动不会导致销轴脱落、刹车结构散架。

　　关于外形尺寸与安装边界，这款脚轮的轮径为125mm，轮面宽度38mm，整体安装高度（从安装座顶面到轮底的垂直距离）为155mm，顶部安装座为方形，尺寸为70mm70mm，安装孔为四个长圆孔，孔距在45mm45mm到55mm*55mm区间内均可适配，单颗安装螺栓推荐选用M8规格的紧固件，安装时需要保证安装面平整，四个螺栓的锁紧扭矩控制在12-15N·m，避免扭矩过大导致安装座变形，或者扭矩不足导致使用过程中螺栓松动。转向回转的半径为92mm，设备底部设计脚轮安装位时，需要预留足够的周边间隙，保证支架转向时不会和设备底部的加强筋、管线、其他结构件发生干涉，刹车拨片的最外端超出支架侧面22mm，设计周边结构时需要预留出踩踏操作的空间，避免拨片被周边结构挡住无法踩下。轮体的转动间隙控制在0.5mm以内，安装完成后轮体不应有明显的轴向窜动，空载推行时轮体转动应顺畅无卡滞，刹车锁止后施加水平推力时，脚轮不应出现滑动或者转向，满足常规工业场景的使用要求。在实际选型过程中，整台设备的总重量除以脚轮数量后，需要预留1.3倍以上的安全系数，避免单轮过载导致脚轮寿命缩短，在有油污、金属碎屑的车间场景使用时，需要定期清理轮面缠绕的碎屑、附着的油污，保证轮体转动顺畅和刹车结构的可靠性。
