剪叉式内置升降封闭作业舱结构设计

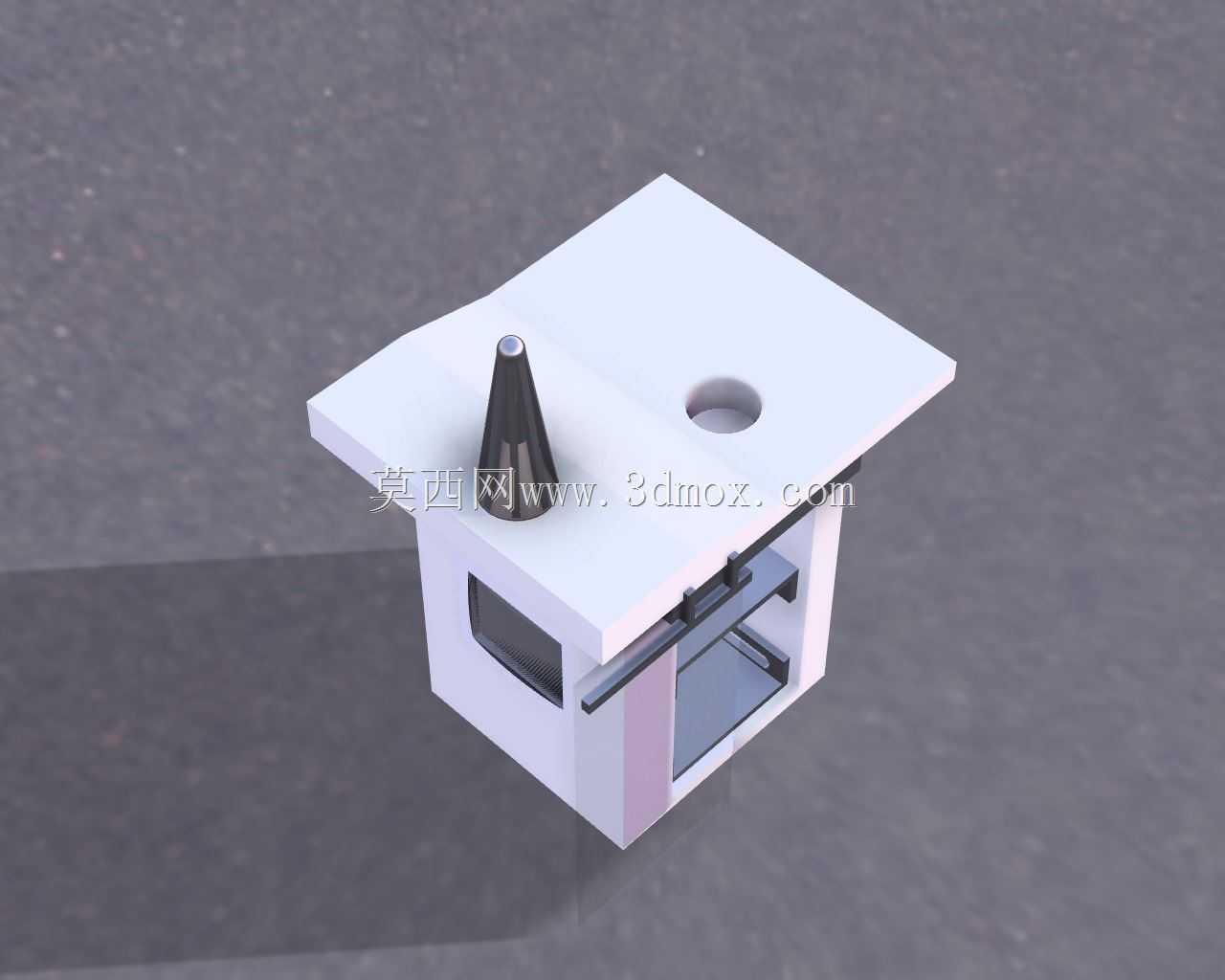

　　这套封闭舱体搭配内置剪叉升降机构的结构，最初是面向车间内固定工位的小件精密装配、定点检测作业场景开发的，在实际产线布局里，这类装置常布置在装配线末端的质检工位、或者精密组件的恒温装配区段，用来给操作人员提供相对独立、高度可调的作业空间，避免车间内通行物流、扬尘或者相邻工位的操作干扰。从结构逻辑上看，外围的舱体采用框架式围护设计，顶部做了外伸的檐边结构，一方面可以遮挡顶部落尘，另一方面也能给舱内的局部照明、工位送风装置预留安装位，舱体的立面预留了透明围护的安装槽，实际生产中可以根据作业环境的防护等级，选配亚克力板、钢化玻璃或者钢丝防护网，既保证操作时的视野通透，也能避免作业过程中小零件飞溅到舱外，或是外部杂物误入作业区。

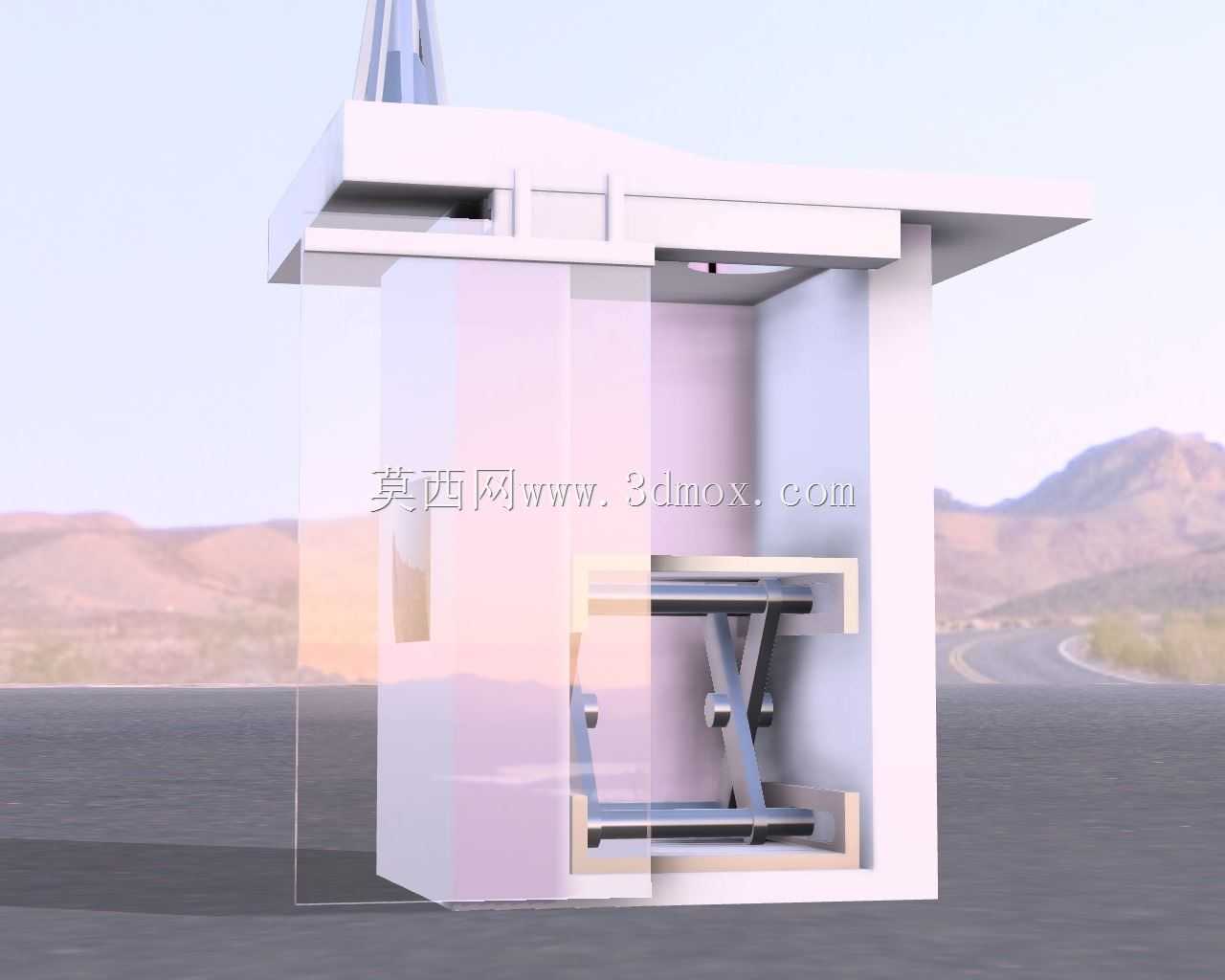

　　内置的剪叉升降单元是整个结构的核心功能部件，采用双层交叉剪臂的布局，相比单级剪叉结构，同等闭合高度下能获得更大的升降行程，同时剪臂的铰接点都做了衬套安装位的预留，实际装配时可以选用自润滑铜套或者带密封的滚动轴承，降低长期往复升降的磨损量，升降平台的台面边缘做了围边结构，防止放置在台面上的工装、工件在升降过程中滑落，台面下方预留了驱动元件的安装空间，不管是选配液压油缸、电动推杆还是丝杠驱动，都能直接适配安装，不需要额外改动主体框架。在安装边界的设计上，整套装置的底部框架做了地脚安装的预留孔，现场安装时可以直接通过膨胀螺栓固定在硬化的车间地面上，不需要额外做预埋基础，对现有车间的改造适配性很强；舱体的内部净空尺寸在闭合状态下，

　　预留了足够的操作人员站立空间，升降行程覆盖了从坐姿操作到站姿操作的常用高度区间，不管是坐着进行精细的小件组装，还是站立完成工件的上下料操作，都能把台面调整到符合人体工程学的高度，减少长期作业的疲劳感。设计过程中特意把升降机构完全内置在舱体内部，没有外露的运动部件，一方面避免了车间内的灰尘、切屑落到升降机构的铰接面和传动面上，延长维护周期，另一方面也消除了运动部件外露带来的安全隐患，不需要额外在设备周边加装安全防护栏，节省车间的占地空间。舱体的侧面预留了物料传递口的安装位置，实际使用时可以搭配滑动小门或者风淋传递窗，和相邻的生产线工位做衔接，不用操作人员频繁进出舱体就能完成工件的传递，提升作业的连贯性。从结构强度的设计考量上，

　　外围框架采用矩形管焊接的整体式结构，焊接后做去应力处理，避免长期使用出现框架变形，剪臂的板材厚度根据额定负载做了匹配选型，在常规的200kg工位负载下，升降过程的偏摆量控制在毫米级，满足精密装配、检测作业对台面稳定性的要求。另外，舱体顶部的框架还预留了管线走线的槽位，舱内的照明、电源插座、压缩空气接头的管线都可以隐藏在框架内部，从顶部引出接至车间的动力源，不会出现管线外露杂乱的情况，也避免了升降过程中管线被拉扯剐蹭的风险。在实际的产线应用里，这类结构还可以根据需求拓展功能，比如在舱体内壁加装防静电贴面，适配电子元器件的装配作业；或是在舱体底部加装减震垫脚，降低周边设备振动传导到作业台面上，满足高精度检测的环境要求；如果是用于有粉尘产生的打磨工位，还可以直接在顶部预留的接口上接入除尘管道，把舱内的含尘空气直接抽走，改善作业环境。整套结构的设计没有冗余的复杂构件，所有的零部件都是常规的机械加工件和标准件，加工和装配的难度都比较低，后期维护时更换易损件也很方便，不需要特殊的专用工具就能完成日常的检修保养。
