CA6140车床用调速器臂结构设计

　　在普通卧式车床的进给传动与主轴调速联动机构中，调速器臂是承担动力传递、行程限位与档位切换力矩传导的核心铰接构件，这类零件普遍应用于CA6140等经典卧式车床的主轴箱调速操纵机构内，直接衔接操纵手柄的拨动力与调速拨叉的执行端，是车床调速操作手感、档位定位精度的关键影响零件。从实际装机工况来看，该零件长期承受反复的交变扳动力矩，铰接孔位置会持续受到销轴的摩擦载荷，同时在车床切削作业产生的持续振动环境下，构件自身不能出现结构性形变，否则会导致调速档位卡滞、脱档甚至进给传动匹配错位的问题，直接影响车床的加工精度与操作可靠性。

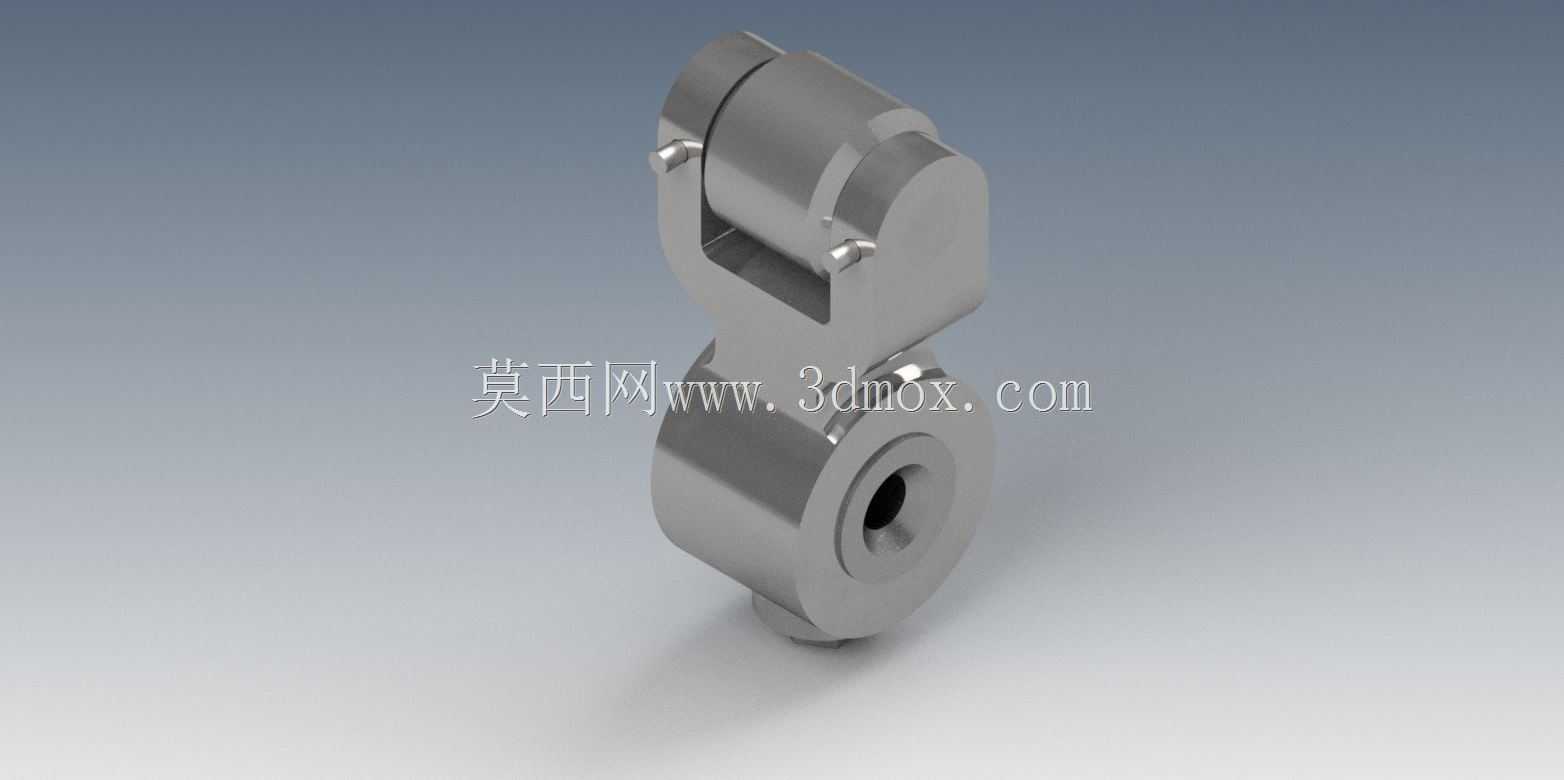

　　从结构设计逻辑来看，该零件采用上下双铰接端的异形悬臂布局，上端为开叉式铰接座结构，预留了销轴安装的同轴孔位，用于连接操纵机构的主动摆杆，开叉的槽宽尺寸严格匹配主动摆杆的端部厚度，装配后可消除摆杆摆动过程中的横向窜动，保证力矩传递的直线性；下端为带通孔的回转套结构，内孔用于安装固定铰接销轴或与调速输出轴的连接端配合，外圆的圆柱面可作为档位定位机构的贴合面，在调速到位后与钢珠定位结构配合实现档位锁止。上下两个铰接端的中心距是该零件的核心尺寸参数，直接决定了操纵手柄的扳动行程与调速拨叉的实际移动距离的传动比，设计时严格匹配CA6140车床主轴箱内的操纵机构安装空间，中心距偏差控制在0.02mm以内，避免出现档位切换不到位、调速行程不足的问题。

　　零件的中间连接臂采用变截面的过渡结构，在靠近上端开叉座的位置适当增加壁厚，提升扳动力矩输入位置的结构强度，靠近下端回转套的位置做圆弧过渡处理，消除应力集中点，避免长期交变载荷下出现臂身断裂的问题。整个零件的外形轮廓完全避让主轴箱内的周边齿轮、轴系与其他操纵构件，安装后摆动全程不会与相邻零件发生运动干涉，所有棱边均做了R1-R2的倒角处理，既消除加工毛刺，也避免装配过程中划伤操作人员或周边零件的密封面。

　　从安装边界来看，上端开叉座的两个铰接孔同轴度公差控制在0.015mm以内，孔内的表面粗糙度达到Ra1.6，保证销轴装配后转动灵活无卡滞，同时减少长期使用的磨损量；下端回转套的内孔与上端铰接孔的平行度公差控制在0.02mm以内，保证装配后整个摆臂的摆动平面与操纵机构的运动平面完全重合，不会出现别劲的情况。零件的材质选用45号钢，整体进行调质处理，硬度达到HB220-250，铰接孔位置可根据实际使用需求做局部高频淬火，提升表面耐磨性，延长零件的使用寿命。

　　在实际车床维护与备件替换场景中，该零件属于易损耗的操纵类构件，长期使用后铰接孔的磨损会导致操纵间隙变大，档位手感变模糊，严重时会出现调速不到位导致的主轴转速与标示值不符的问题，精准的三维模型可直接用于备件的加工生产，也可作为车床操纵机构改进设计的基础参考，建模过程中完全还原零件的所有工艺特征，包括铸造圆角、加工退刀槽、倒角等细节，可直接导入CAM软件生成加工代码，也可用于装配仿真验证，检查与周边零件的运动干涉情况。
