CA6140车床配套圆柱螺旋压缩弹簧

　　这款圆柱螺旋压缩弹簧是CA6140普通车床内部的配套弹性零件，主要应用在车床的进给机构、主轴箱操作机构、尾座锁紧机构以及溜板箱的过载保护结构中，在机床运行过程中承担复位、缓冲、储能、恒力施压的核心作用。在车床进给箱的滑移齿轮换挡机构中，这类弹簧能够为拨叉提供持续的复位推力，保证齿轮脱开啮合后能快速回到中位，避免打齿故障；在主轴箱的摩擦片离合器结构中，弹簧提供的恒定压紧力可以保障摩擦片传递额定扭矩，当负载超过阈值时弹簧被压缩触发过载打滑，保护主轴传动链不受冲击损坏；在尾座套筒的锁紧结构中，弹簧能够在锁紧手柄松开后自动顶开锁紧块，让套筒可以顺畅移动调整顶尖位置，避免锁紧结构卡滞。从设计思路来看，这款弹簧采用等节距圆柱螺旋结构，

　　两端均做了并圈磨平处理，磨平端的支撑面角度不小于270度，能够保证弹簧安装后端面与安装座贴合度良好，受压时不会出现偏载侧弯的问题，弹簧的旋向根据安装空间的相邻零件干涉情况确定，避免压缩过程中与周边的轴、孔壁发生剐蹭。弹簧的线径、中径、有效圈数都是按照CA6140车床对应安装位置的载荷要求计算确定，刚度匹配机构所需的复位力与压缩行程，自由状态下的长度适配安装腔的深度，最大压缩量满足机构的极限行程要求，不会出现并圈压实导致的刚性冲击。从安装边界来看，弹簧的外径适配安装孔的内径，单边留有0.5-1mm的间隙，避免压缩时弹簧外径胀大卡在孔内；弹簧的内径适配安装导向轴的直径，同样留有合理间隙，保证弹簧沿轴向顺畅伸缩，不会出现卡滞。

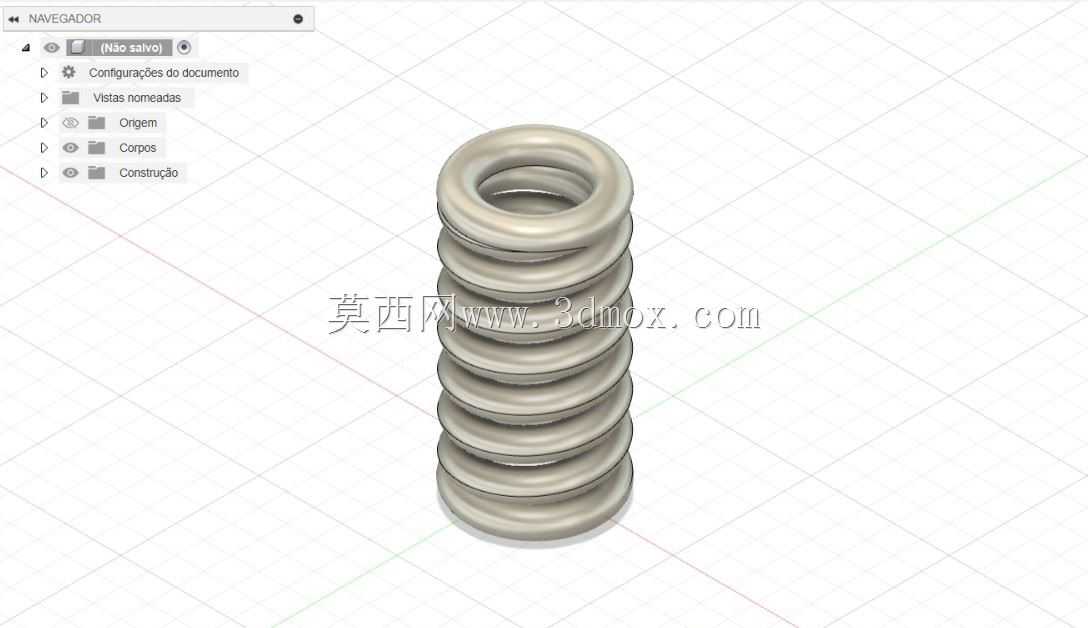

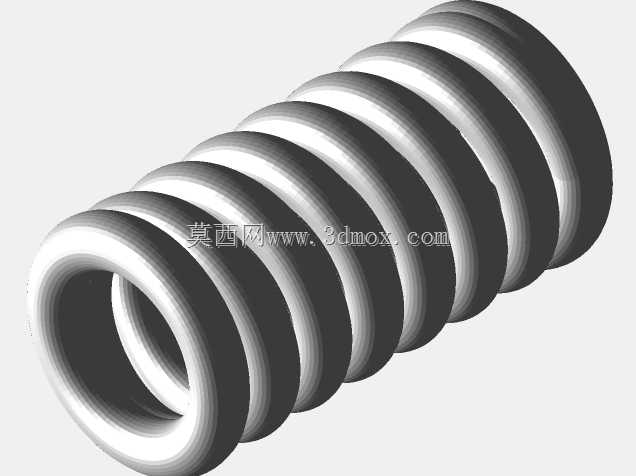

　　弹簧的工作行程覆盖机构的全行程范围，预压量设置合理，既保证机构在初始位置有足够的预紧力避免零件窜动，又不会因为预压量过大导致弹簧应力超过许用值，缩短使用寿命。在实际机床运维场景中，这类弹簧属于易损配件，长期反复压缩后会出现弹力衰减、自由长度变短的问题，直接导致机构复位不到位、锁紧力不足、过载保护失效等故障，精准的三维模型能够帮助维修人员快速核对弹簧参数，也能为机床改造、备件国产化测绘提供准确的尺寸参考，建模时还原了弹簧的实际螺旋升角、端部磨平结构，每一圈的轮廓都符合实际加工成型的形态，没有简化失真的结构，能够直接用于装配干涉检查、运动仿真验证，确认弹簧在全行程压缩过程中不会和周边零件发生碰撞，也能为弹簧的加工生产提供准确的几何参考，避免因为参数偏差导致备件无法适配原有安装位。
