2英寸方形法兰安装式全频扬声器结构设计

　　这款2英寸规格的发声单元，在小型音频设备的结构适配场景里有着非常广泛的使用空间，不管是桌面便携蓝牙音箱的内置发声单元、商用显示终端的提示音组件，还是工业控制机柜的告警发声模块、车载小型外置音响的补充声道单元，都能看到同结构产品的应用。从实际使用的功能逻辑来看，这类小尺寸全频单元不需要额外搭配分频电路，就能覆盖日常人声提示、中低频音效还原的基础需求，相比大尺寸喇叭，它的安装占用空间更小，对安装腔体的容积要求更低，不需要做复杂的声学腔体倒相结构就能达到合格的发声效果，非常适合对安装空间有严格限制的集成类设备使用。

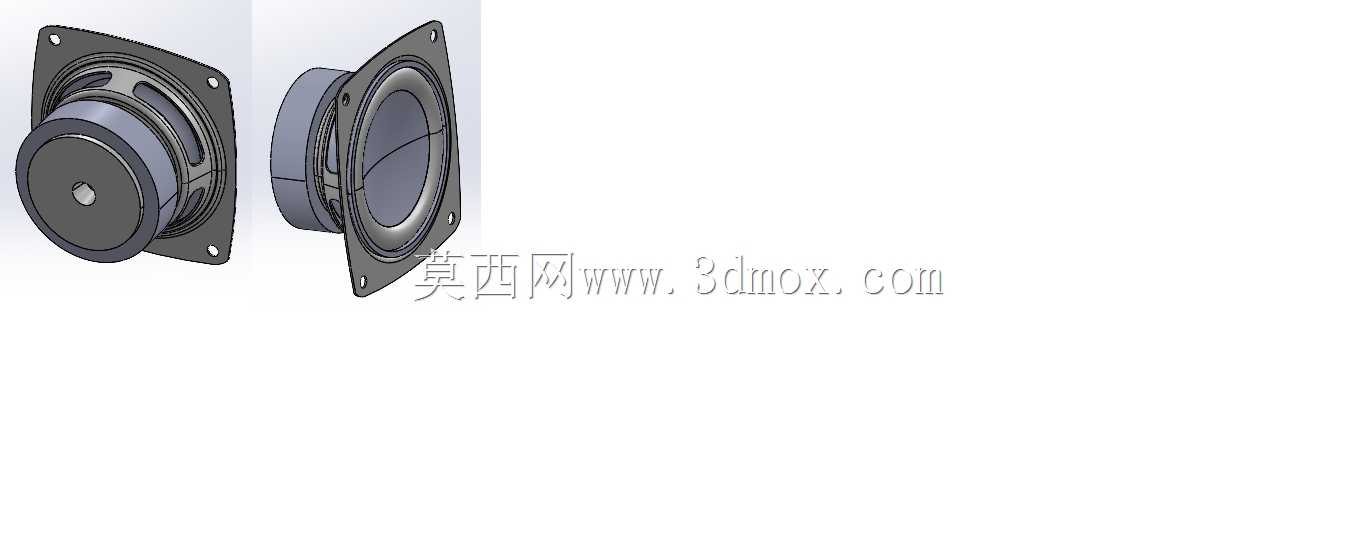

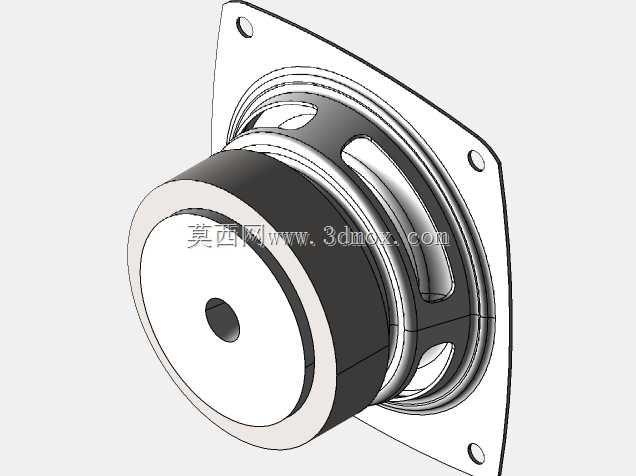

　　从结构设计的思路上拆解，这款单元采用方形法兰安装边的结构，相比同尺寸的圆形安装喇叭，方形法兰的四个安装孔位定位精度更容易控制，在自动化装配线上，方形结构可以通过法兰边的直边做定位基准，不需要额外做防呆结构就能避免装配时的单元旋转错位，四个角的沉头安装孔可以适配M3规格的紧固螺丝，安装后螺丝头不会突出法兰表面，不会和外侧的防护网罩产生结构干涉。单元的磁路部分采用内置式磁钢设计，磁钢整体被包裹在盆架的后侧腔体里，不会在安装后突出设备内壁过多，后侧的磁钢尾部做了圆弧过渡处理，在安装到薄壁设备外壳上时，不会因为磁钢的棱角刮伤壳体内壁的走线或者其他电子元器件。振膜部分采用复合纸质压边搭配橡胶悬边的结构，悬边的顺性经过调校，在额定功率下工作时，振膜的前后冲程不会超过2mm，避免大音量下振膜打底产生破音，同时橡胶悬边的抗老化性能更好，在工业设备的宽温使用环境下，不会因为长期高低温交替出现悬边开裂的问题。

　　从安装边界的尺寸参数来看，方形法兰的对角安装孔距为72mm，单边法兰边长为65mm，单元整体的轴向安装深度为32mm，这个尺寸可以适配绝大多数壁厚在1-3mm的设备外壳安装需求，安装时只需要在壳体上开出直径52mm的圆形通孔，就能把单元的发声主体部分嵌入壳体内部，法兰边贴合在壳体外壁，通过四个角的螺丝紧固就能完成固定，不需要额外设计压圈或者固定支架，能大幅减少结构件的数量，降低整体装配成本。单元的接线端子设置在磁路后侧的侧面位置，采用2.8mm规格的插片端子，接线时可以直接插接标准的线束端子，不需要焊接，能提升现场装配的效率，同时端子的朝向和法兰边的其中一条直边平行，在布线时可以顺着壳体的内壁走线，不会出现线束弯折角度过大导致的端子松脱问题。

　　在实际选型适配的时候，需要注意这类小尺寸单元的共振频率大概在180Hz左右，如果需要还原更低频率的音效，需要搭配对应的被动辐射器或者小尺寸倒相管结构，不过如果只是用于语音提示、告警音播放这类场景，直接密闭安装就能满足使用需求。另外法兰边和壳体接触的位置，可以预留0.5mm的密封泡棉安装槽，安装时泡棉被法兰边压缩后，既可以起到密封作用，避免腔体漏音影响发声效果，还能起到一定的减震作用，减少单元工作时的振动传递到壳体上产生的共振杂音。盆架采用0.8mm厚的冷轧钢板冲压成型，表面做黑色电泳处理，在潮湿的工业使用环境下也不容易出现锈蚀，四个安装孔的位置做了翻边强化处理，多次拆装螺丝也不会出现法兰边变形的问题，磁路部分的华司和T铁采用铆接结构固定，长期大音量工作下也不会出现磁钢移位导致的擦圈问题，整体的结构可靠性可以满足消费类电子和工业类设备的长期使用要求。
