工业离心式鼓风机结构三维设计

　　这款离心式鼓风机的三维结构设计，核心围绕工业现场的通风送风、物料风送、设备冷却等实际工况展开，建模过程中优先还原了设备在生产线中的安装适配逻辑，而非单纯做外观复刻。从实际应用场景来看，这类风机常部署在机加工车间的排屑风送系统、粮食加工生产线的物料气力输送环节、工业炉窑的送风助燃工位，以及厂房整体通风换气的管网节点，不同工况下对风机的风压、风量要求差异较大，因此建模时特意保留了蜗壳型线、进风口直径、出风口法兰尺寸的参数化特征，方便后续根据实际工况做参数调整。

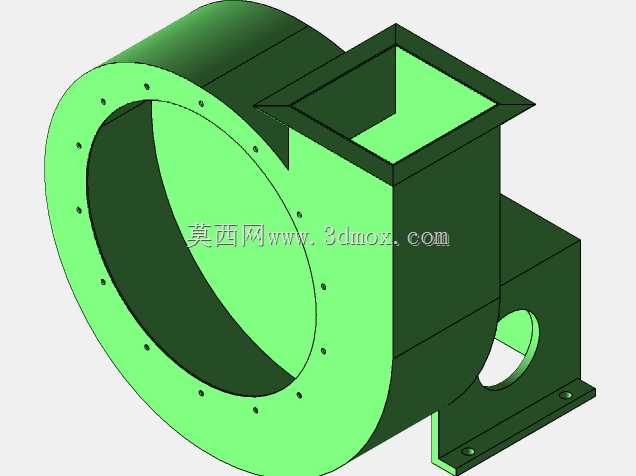

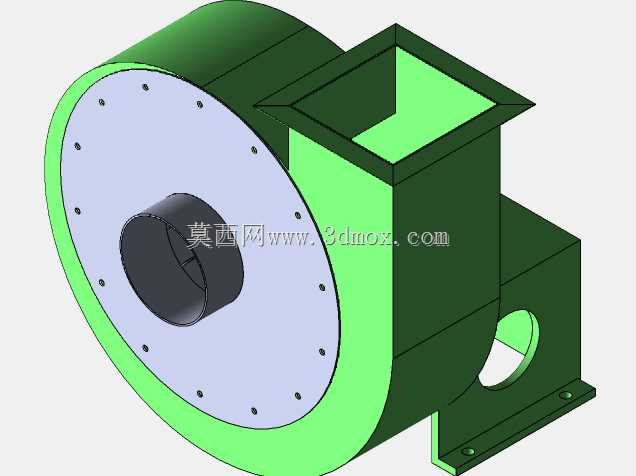

　　从结构功能特性来看，模型完整还原了离心风机的核心组成：带法兰安装边的进风口端盖，端盖上均匀布置的螺栓孔完全匹配常规管路连接的孔位标准，安装时可直接对接通风管道无需额外转接；蜗壳部分采用对数螺旋线型线设计，建模时严格遵循气流在蜗壳内的扩压流动规律，避免型线突变造成的局部涡流损失，出风口采用方形法兰结构，适配工业现场常见的矩形通风管连接需求，法兰上预留的螺栓孔位符合通用通风管路的安装间距标准；底部的安装支座做了加强筋结构设计，支座上的安装长孔可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，支座侧面预留的电机安装位可直接匹配标准Y系列三相异步电机的安装尺寸，无需额外设计转接支架。

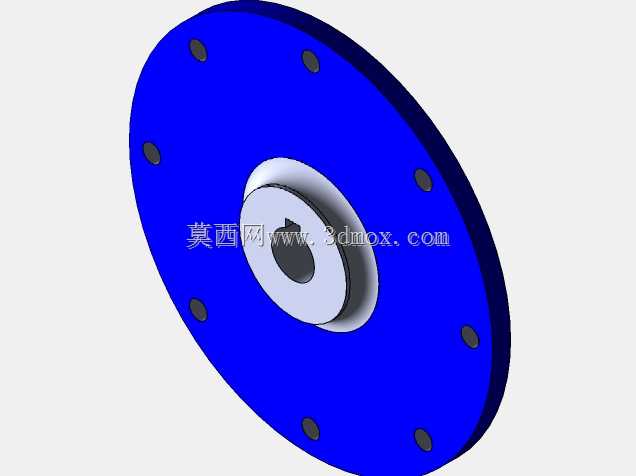

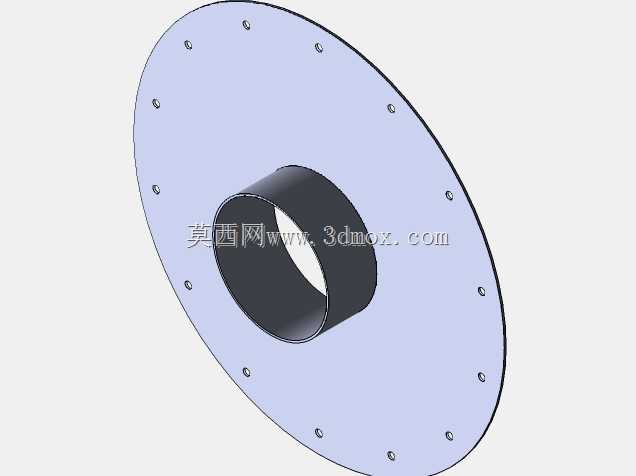

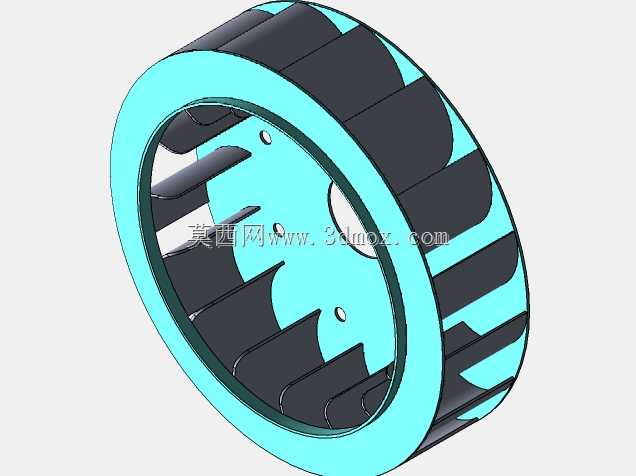

　　设计思路上，建模初期优先梳理了风机各部件的装配约束关系：叶轮与主轴的配合公差、端盖与蜗壳的密封面贴合要求、支座与蜗壳的焊接连接位置都做了明确的装配基准还原，避免后续出工程图时出现装配干涉问题。进风口处的集流器结构做了圆弧过渡设计，可有效降低气流进入叶轮时的入口阻力，提升风机的运行效率；叶轮部分虽然在当前剖视图中未完全展示，但建模时预留了叶轮的安装空间，前盘、后盘、叶片的装配基准都已在蜗壳内部做了定位参考，后续可直接匹配对应参数的叶轮模型完成总装。

　　从安装边界尺寸来看，这款风机的进风口中心高度、出风口的中心距安装面尺寸、支座的安装孔间距都参考了常用4-72型离心风机的安装尺寸规范，可直接替换现有生产线中的同类型老旧风机，无需改动现场的管路布局和安装基础。蜗壳侧面预留的观察孔结构，可方便日常运维时检查叶轮的积灰、磨损情况，无需完全拆解风机端盖就能完成基础检查，降低设备维护的工作量。端盖与蜗壳的连接采用周向均匀布置的螺栓连接，密封面预留了密封垫的安装槽位，可避免高压送风时出现漏风问题，保证风机的工作效率。

　　在建模细节处理上，所有的棱角位置都做了合理的工艺倒角，既符合钣金加工、焊接加工的工艺要求，也避免应力集中造成的结构开裂问题；蜗壳的板材厚度参考了实际同规格风机的用料标准，既保证结构强度满足运行时的承压要求，也不会造成不必要的材料浪费。出风口的法兰边做了折边加强处理，避免连接管路时法兰变形影响密封效果。对于现场安装时可能遇到的管路对位偏差问题，支座上的安装孔采用长圆孔设计，可允许前后方向15mm范围内的安装调整，适配现场安装基础的施工误差，降低安装难度。
