CA6140车床配套空气车轴结构件

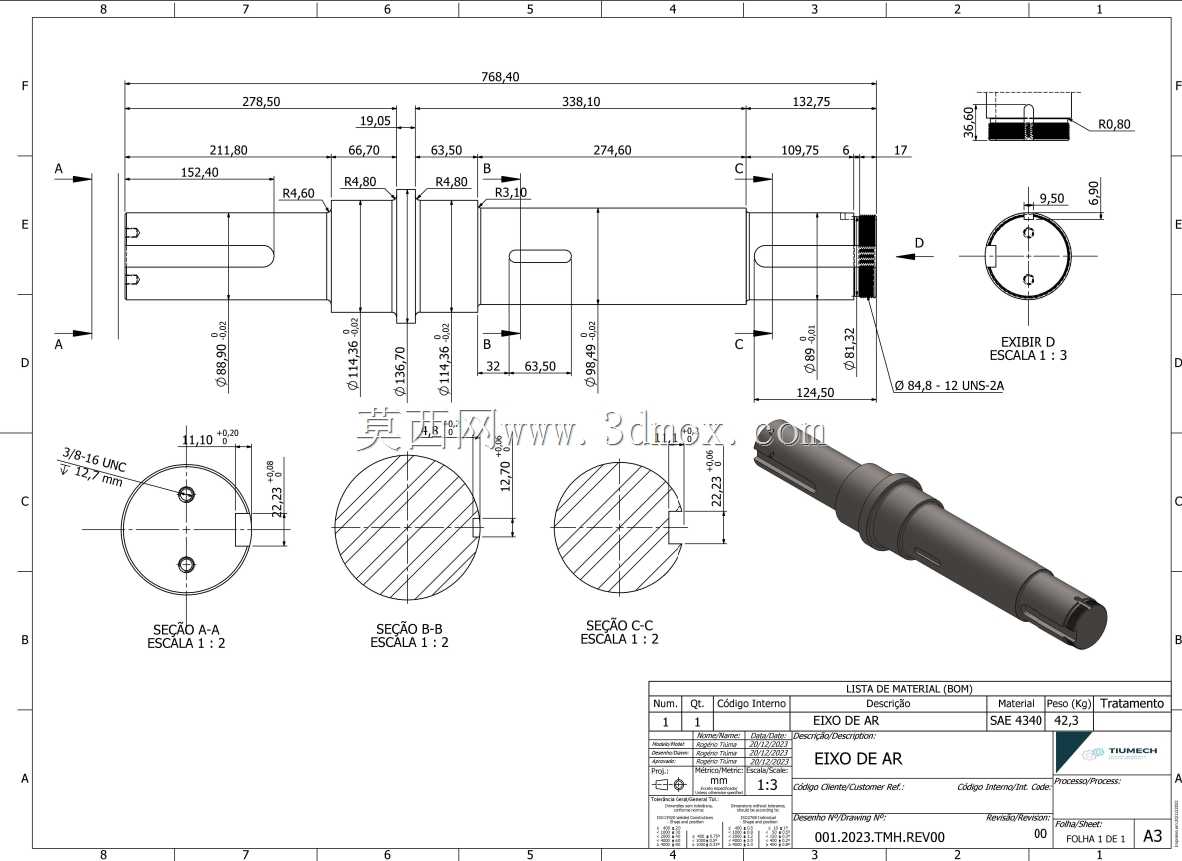

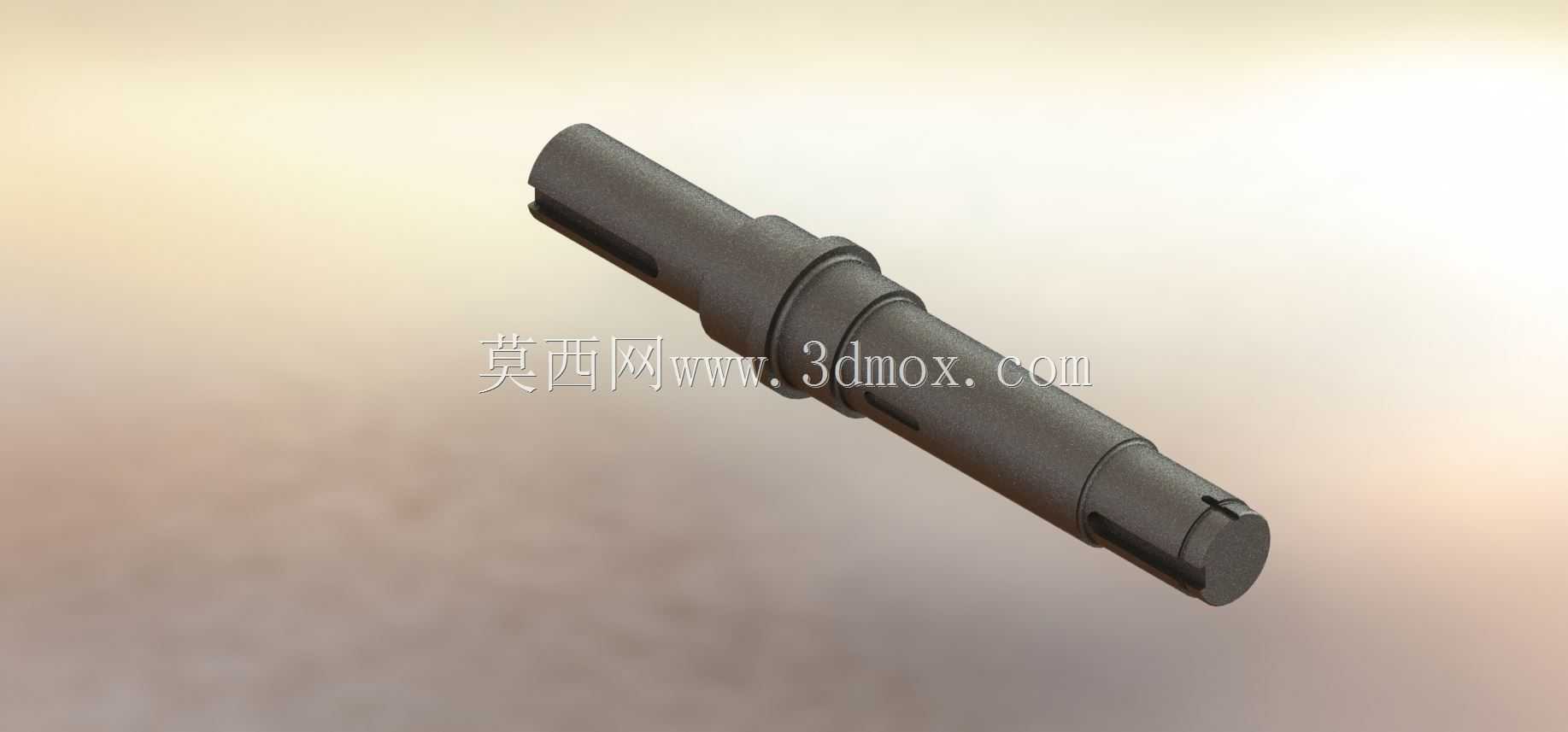

　　这款轴类零件是CA6140普通车床配套的空气车轴组件，在车床的气动辅助进给、主轴箱气路联动结构中承担核心传动与气路导通作用，日常加工场景中，当车床需要完成气动顶紧、气吹排屑、气动辅助装夹这类工序时，该零件既要传递稳定的回转扭矩，还要保障内部气路在高速回转状态下的密封导通，避免气压泄漏导致装夹失稳、排屑不畅的问题。从结构设计来看，整体采用阶梯轴的经典布局，轴身分布的多道环形槽分别用于安装密封圈、轴用挡圈与定位衬套，不同轴径的过渡位置均做了圆角卸荷处理，能有效降低车床高速回转时的应力集中风险，避免长期交变载荷下出现轴身断裂的故障。轴身开设的两处对称键槽，是用于和传动齿轮、气动回转接头的轮毂实现周向固定，键槽的宽度、

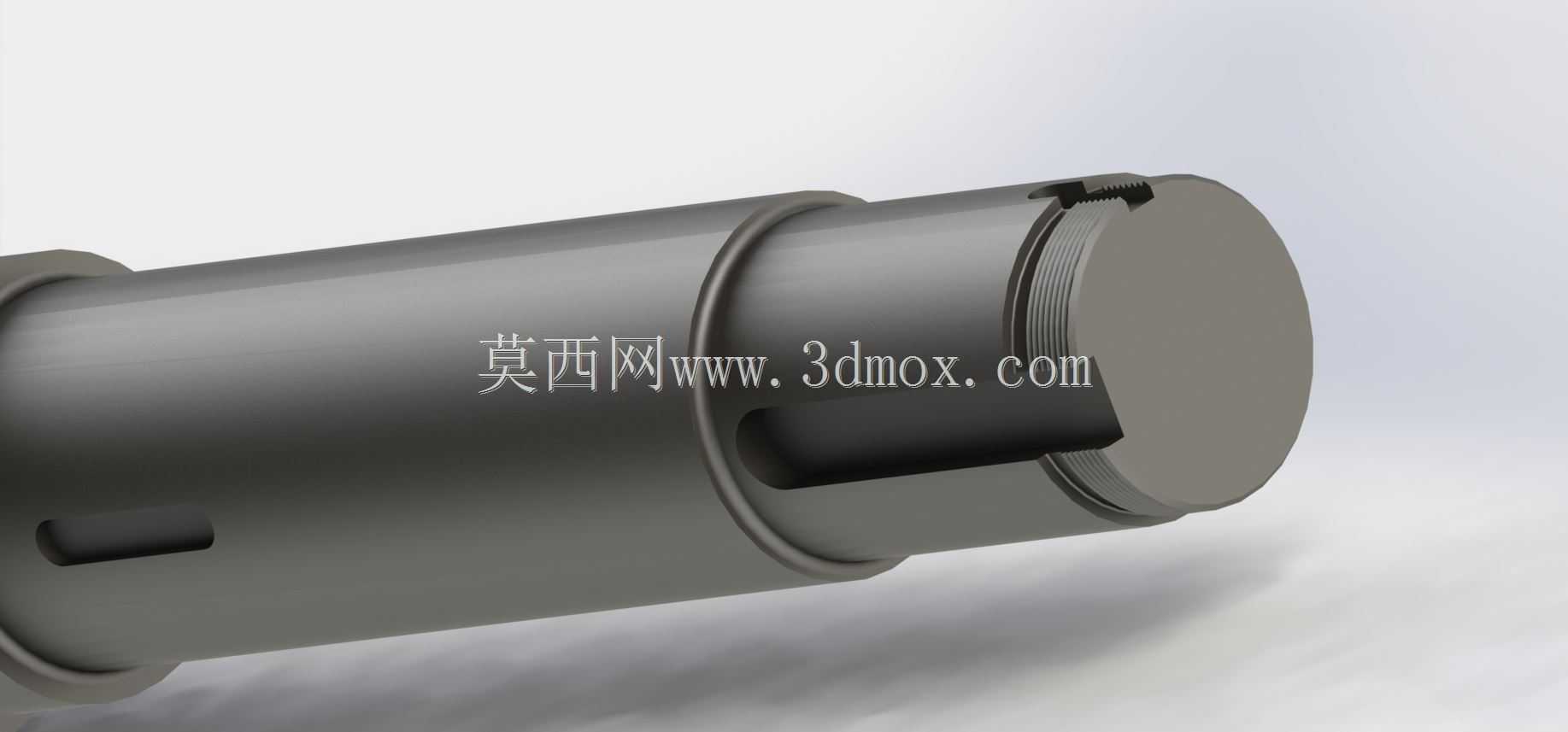

　　深度公差严格遵循普通车床轴类零件的配合要求，既能保证扭矩传递的可靠性，也方便后期维修时的配件更换。轴端设置的外螺纹段，是用于配合锁紧螺母实现轴向定位，螺纹尾部的退刀槽尺寸符合机械加工规范，可避免螺母锁紧时出现卡滞、螺纹咬合的问题。从安装边界来看，该轴的总长、各段轴径尺寸完全匹配CA6140车床主轴箱对应安装位的腔体空间，安装时需要依次穿入箱体轴承孔、传动齿轮轮毂、气动接头座，两端通过深沟球轴承实现回转支撑，轴承位的轴径公差采用过渡配合设计，既保证轴承内圈与轴身的同步回转，也方便检修时的轴承拆卸。设计过程中充分考虑了车床的实际工况，轴身表面做了调质处理，表面硬度达到HB220-250，能够承受日常车削加工时的冲击载荷与回转磨损，

　　内部导通的气路通道做了光滑内壁处理，可降低压缩空气输送时的压力损失，气路出口位置的密封槽尺寸适配标准O型密封圈，在0.4-0.6MPa的常规车床气动系统压力下，可实现无泄漏回转导通。在实际装配调试时，需要注意键槽与传动齿轮键槽的对中精度，锁紧螺母的锁紧力矩要控制在合理范围，避免力矩过大导致轴端螺纹变形，同时密封圈安装时要涂抹少量润滑脂，防止装配时被锐边划伤导致漏气。该零件的结构设计完全适配普通卧式车床的维护替换需求，建模过程中还原了所有工艺细节，包括圆角、退刀槽、密封槽、键槽的实际加工特征，没有做过度简化，能够直接用于装配干涉检查、维修配件加工的参考，也可作为机床轴类零件设计的教学案例使用。
