带铜垫圈重型闸门活动铰链结构

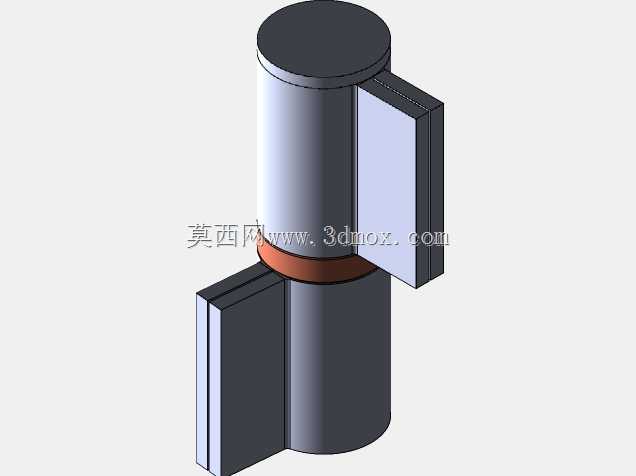

　　在水利枢纽、市政给排水、工矿废水处理等场景的钢制闸门布设中，铰接部件的可靠性直接决定了闸门启闭动作的顺畅度与长期运行的密封性能，不同于常规门窗或小型柜体的合页结构，重型闸门需要承受数吨乃至数十吨的门体自重、水流持续冲击载荷以及启闭过程中的交变应力，普通铰接结构很容易出现销轴磨损、翼板变形、转动卡滞等问题，一旦铰接失效，轻则导致闸门关闭不严出现渗漏，重则引发门体偏移无法正常启闭，影响整个管线或渠系的运行安全。这款重型闸门铰链采用上下分体式圆柱销轴主体搭配双侧闭合翼板的结构形式，中间位置设置黄铜材质垫圈，从结构设计层面针对性解决重载铰接场景的常见痛点。从实际安装边界来看，销轴主体采用等直径圆柱结构，

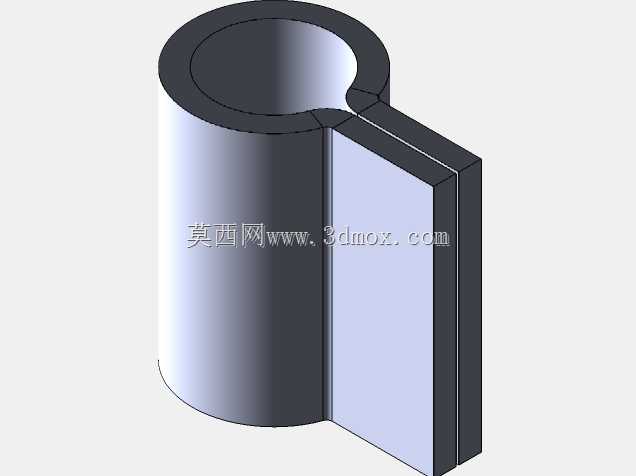

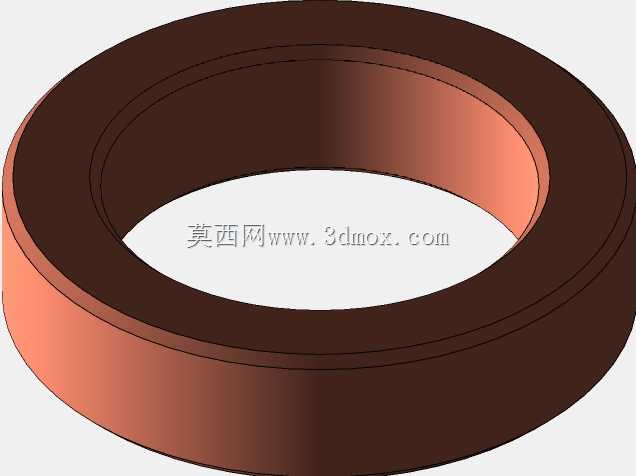

　　上下段分别对应闸门框体与门体的铰接安装位，安装时仅需在框体与门体对应位置加工与销轴外径匹配的铰接孔，即可实现销轴的穿装定位，不需要额外加工复杂的异形定位槽，降低现场安装的加工精度要求，也方便后期运维时的部件更换。双侧翼板采用平板式结构，板面预留螺栓安装孔位，安装时可直接通过高强度螺栓与门体、框体的预埋安装板贴合固定，翼板与销轴主体的连接位置采用大圆角过渡，避免应力集中导致的焊缝开裂或翼板根部断裂问题，适配厚度10-30mm的钢制闸门安装需求，单组铰链可承受的垂直载荷覆盖常规中小型钢制闸门的自重范围。中间的黄铜垫圈设置在上下铰接段的分界位置，一方面起到轴向定位的作用，避免上下段铰接部件在长期运行中出现轴向窜动，导致翼板错位、门体偏移；

　　另一方面利用黄铜材质自润滑特性，在转动过程中减少金属部件之间的直接摩擦，降低启闭过程的转动阻力，即使在水下长期浸泡、缺乏定期润滑维护的工况下，也能保持顺畅的转动性能，减少销轴与铰接孔之间的磨损量，延长部件的整体使用寿命。从设计思路来看，这款铰链没有采用复杂的可拆卸销轴锁止结构，而是采用整体式销轴搭配双侧翼板的对称布局，结构受力更加均匀，水流冲击产生的径向载荷可以通过双侧翼板均匀传递到销轴主体上，避免单侧受力导致的销轴弯曲变形。翼板的板面尺寸经过载荷校核，在保证足够连接强度的前提下，尽可能控制翼板的外伸尺寸，减少安装后铰链整体的突出量，避免闸门启闭过程中铰链与周边密封件、限位部件发生运动干涉。在实际选型应用中，

　　这类重型铰链通常根据闸门的宽度、自重以及运行水头高度匹配对应数量，一般单扇平板钢制闸门会在侧边布设2-3组同规格铰链，保证门体转动过程中各铰接点受力均衡，安装时需要保证各组铰链的销轴处于同一垂直轴线上，避免出现同轴度误差导致启闭卡滞。相较于采用普通碳钢垫圈的铰接结构，黄铜垫圈的加入虽然小幅提升了部件的材料成本，但从长期运维角度来看，可大幅减少铰接部位的磨损检修频率，降低水下作业更换部件的运维成本，尤其适合长期处于水下、运维可达性较差的闸门安装场景。结构建模过程中，销轴主体的圆柱度、翼板安装面的平面度以及垫圈的厚度公差都需要严格控制，销轴与铰接孔的配合间隙控制在合理范围，间隙过大会导致门体晃动、密封面贴合不严，间隙过小则会增加安装难度，也容易在泥沙进入铰接间隙后出现卡滞问题。翼板与销轴主体的焊接位置需要做满焊处理，焊后做去应力处理，避免长期受载后焊缝出现疲劳开裂，黄铜垫圈的内径与销轴外径采用小间隙配合，保证垫圈可以灵活转动，同时不会出现过大的径向窜动。
