CA6140车床主轴传动阶梯轴结构

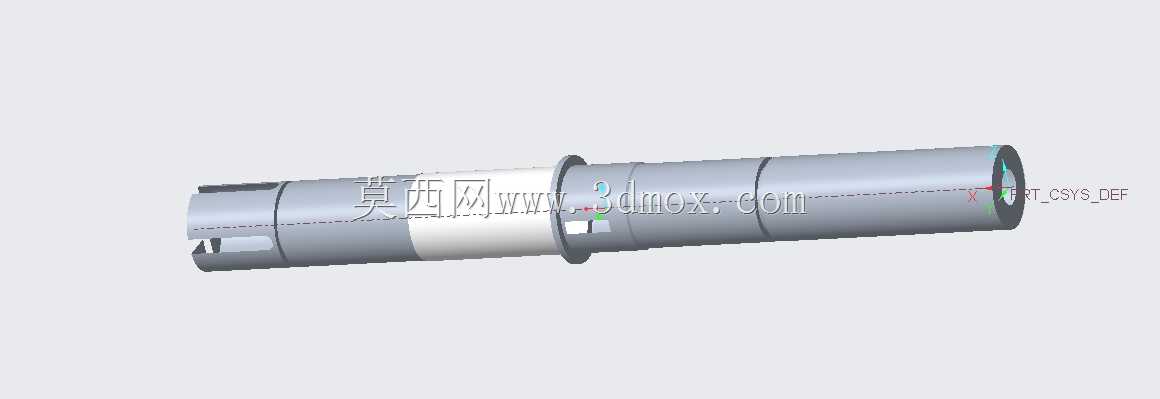

　　在普通卧式车床的传动链体系中，主轴箱内的传动轴是承担扭矩传递、转速切换的核心承载构件，本次呈现的轴类零件对应CA6140车床主轴箱内的核心传动阶梯轴，其结构设计完全匹配CA6140车床主轴箱的安装空间与传动逻辑。从实际应用场景来看，该轴安装于车床主轴箱的箱体轴承孔位之间，一端通过花键或平键连接传动齿轮，接收来自电机经皮带轮、变速齿轮组传递的扭矩，另一端可根据传动路径设计，连接离合器或后续变速齿轮组，将动力传递至主轴，带动卡盘与工件完成旋转切削动作，是车床主传动链中不可或缺的动力传递载体。

　　从功能特性层面分析，该轴采用多段阶梯式结构设计，不同轴径的分段分别承担不同的功能：大直径轴段主要用于安装深沟球轴承或圆锥滚子轴承，为轴体提供稳定的旋转支撑，保证轴在高速旋转时的径向与轴向跳动精度控制在车床要求的公差范围内，避免因轴系窜动影响工件加工的圆度与表面粗糙度；中间直径的轴段用于安装滑移齿轮或固定齿轮，轴段上加工有键槽，通过平键实现齿轮与轴的周向固定，传递额定扭矩，部分轴段设计有卡簧槽或轴肩，用于实现齿轮、轴承的轴向定位，防止传动件在轴运转过程中发生轴向窜动，避免齿轮啮合错位引发的传动异响、打齿等故障；轴端的开槽结构用于安装锁紧螺母或止动垫圈，实现端部轴承的预紧与固定，保证轴系的装配刚性。

　　从设计思路来看，该轴的各段轴径变化遵循等强度设计原则，在满足扭矩传递强度要求的前提下，尽可能减小轴的整体重量与转动惯量，降低轴启动、变速过程中的惯性冲击，同时阶梯结构的轴肩高度严格按照轴承、齿轮的安装定位要求设计，既保证定位面的接触面积足够，避免应力集中导致轴肩处出现疲劳断裂，又不会因轴肩过高导致装配时零件无法顺利推至定位位置。轴上的键槽位置与尺寸匹配对应安装齿轮的键槽标准，键槽的对称度公差控制在合理范围内，保证齿轮安装后不会出现偏载，延长齿轮与轴的使用寿命。轴的两端设计有倒角，方便装配时轴承、齿轮等零件的导入，避免装配过程中划伤零件内孔与轴的配合表面。

　　从外形尺寸与安装边界来看，该轴的总长度完全适配CA6140车床主轴箱对应安装位置的箱体宽度，各支撑轴段的轴径与箱体上的轴承孔尺寸匹配，安装时轴承外圈与箱体孔采用过渡配合，轴承内圈与轴颈采用过盈配合，保证支撑的稳定性；安装齿轮的轴段长度略小于对应齿轮的轮毂宽度，避免齿轮装配后出现轴向窜动同时保证齿轮端面与相邻零件留有合理的间隙，防止运转过程中出现摩擦干涉。轴的旋转中心与箱体轴承孔的同轴度公差严格遵循车床主轴箱的装配精度要求，保证轴系运转平稳，在车床额定转速范围内不会出现共振现象。

　　在实际设备运行过程中，该轴需要承受齿轮啮合带来的径向力与圆周力，同时在车床进行重切削加工时，还要承受一定的冲击载荷，因此轴的材质通常选用45号优质碳素结构钢，经调质处理获得良好的综合力学性能，轴颈等配合表面经高频淬火处理提高表面硬度与耐磨性，延长轴的使用寿命。轴的各加工表面的粗糙度根据配合性质不同有所区分，轴承配合面的粗糙度要求更高，非配合面的粗糙度要求适当降低，在满足使用性能的前提下控制加工成本。
