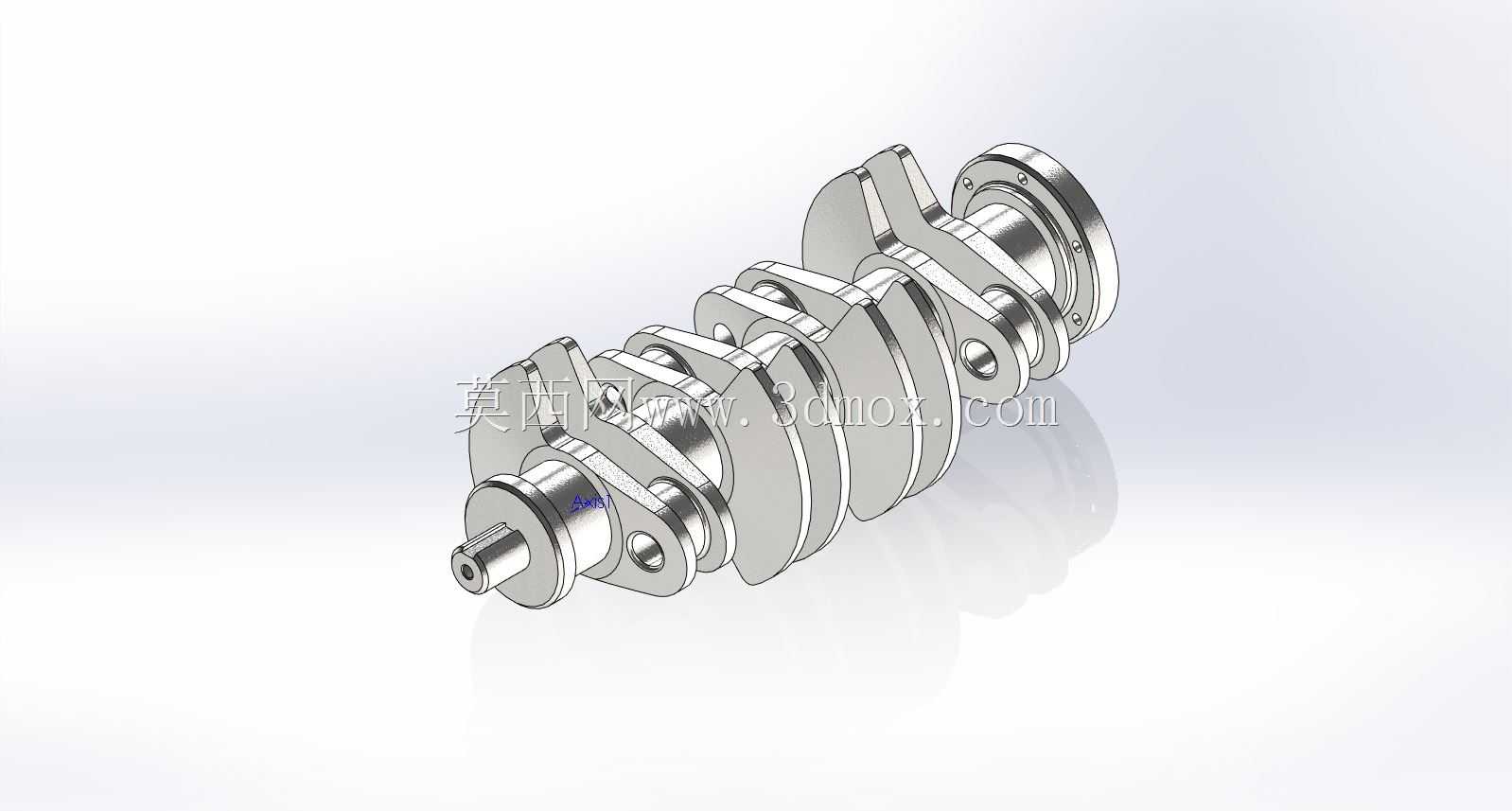

CA6140车床配套曲轴结构三维建模

　　在普通卧式车床的主轴传动与进给传动链路中，曲轴类部件承担着将旋转运动转化为指定行程往复动作的核心作用，CA6140作为国内应用覆盖面极广的普通车床型号，其内部用于驱动润滑泵、冷却泵联动机构的曲轴，长期处于交变载荷、润滑油浸润与切削粉尘侵入的复杂工况下，建模过程中需要充分匹配原厂安装边界，才能保证替换件或教学演示模型的实际可用性。从结构设计逻辑来看，该曲轴采用整体式锻造结构建模思路，各主轴颈与曲柄销的同轴度、平行度公差在建模阶段就通过基准轴约束完成了预设，避免后续出工程图时出现形位公差标注与实体结构不匹配的问题。主轴颈部分按照CA6140车床对应安装位的衬套内径尺寸设定配合公差，预留的润滑油道孔位与原厂油路走向完全对齐，

　　安装时无需额外扩孔或调整油路接头位置，曲柄臂的配重块采用非对称圆弧轮廓，建模时通过质量属性测算反复调整配重块的偏心距，保证曲轴在额定转速下运转时的动平衡量控制在车床运行允许的振动阈值内，不会因偏心量过大导致床身共振、影响加工件的表面粗糙度。从实际应用场景出发，该曲轴除了用于CA6140车床的原厂配件替换测绘教学，还可作为机床维修实训、曲柄连杆机构运动仿真的教学载体，建模时特意保留了各轴颈处的退刀槽、圆角过渡结构，这些细节是实际加工中避免应力集中、延长部件使用寿命的关键，很多入门级建模作品容易忽略圆角与退刀槽的尺寸匹配，导致后续生成的加工图纸无法直接用于生产。安装边界方面，曲轴两端的轴伸长度、

　　键槽尺寸完全匹配CA6140车床对应安装腔的轴向空间，输入端的平键槽与传动齿轮的配合公差按照过渡配合设定，输出端的偏心轴颈与连杆大头的配合间隙预留了润滑油膜的存在空间，装配时不会出现卡滞或间隙过大导致的冲击异响。在功能特性上，该曲轴的各曲柄销相位角严格按照驱动部件的行程要求设定，能够保证润滑泵的柱塞往复行程与车床主轴转速形成固定传动比，在主轴不同转速档位下都能输出稳定的润滑油压力，为床头箱内的齿轮、轴承提供持续润滑。建模过程中没有对结构做无意义的简化，所有铸造圆角、加工面与非加工面的区分都通过实体特征做了明确区分，后续如果需要生成铸造工艺图、机加工工艺卡，可以直接在该模型基础上补充工艺特征，不需要重新搭建基础结构。对于从事机床维修、

　　机床教学模型开发的结构工程师来说，该模型的尺寸链完全闭环，从输入端到输出端的各段轴长、轴径都经过装配干涉校验，装入CA6140车床的装配体模型中不会出现与周边衬套、齿轮、箱体筋位的干涉问题，能够直接用于运动仿真演示，直观展示曲轴旋转时带动连杆做往复运动的完整过程，也可作为曲轴类零件建模的参考范例，帮助初学者掌握整体式曲轴的建模顺序、基准选择与公差预设思路。
