通风系统用带孔悬臂式风管支撑构件

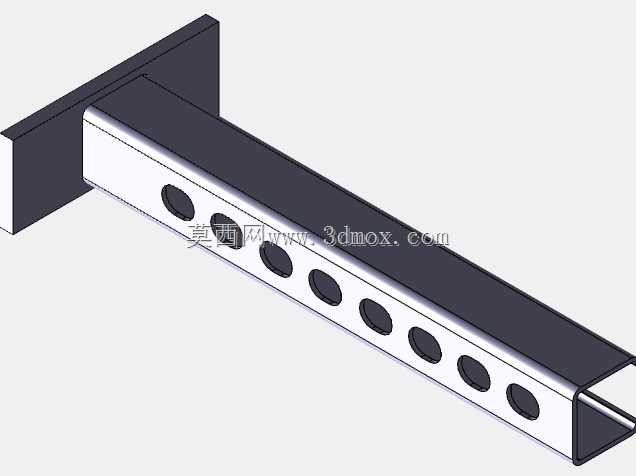

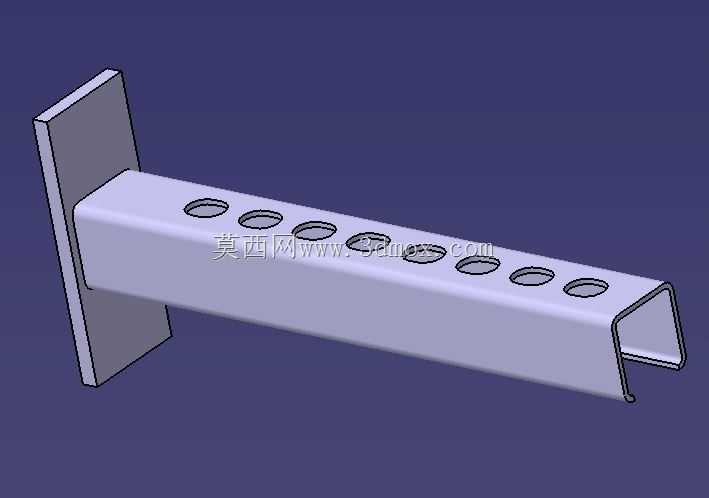

　　在商用建筑通风排烟、工业厂房除尘送风、地下管廊通风管线布设场景中，管线的悬空固定一直是结构排布阶段需要重点考量的环节，这类带孔悬臂式风管支撑构件，正是针对矩形金属风管的侧墙安装需求设计的专用承载件。不同于常规的吊装式风管吊架，该构件采用单侧墙面固定的悬臂结构，无需在顶板布设吊杆，尤其适用于顶板管线密集、无吊杆安装空间，或是管线贴墙布设的狭长通道场景，比如地下车库的排风支管沿墙敷设、生产车间局部除尘风管的侧边固定、商用厨房排油烟管的靠墙安装段，都能通过这类支架完成可靠固定，大幅降低管线布设对顶部空间的占用。从结构设计来看，构件主体采用C型冷弯槽钢作为悬臂主梁，这种截面形式在同等耗材下具备更优的抗弯截面模量，能在控制构件自重的前提下，

　　承担对应长度悬臂端的风管荷载，避免长期承重出现下挠变形。主梁腹板上沿长度方向等距开设的圆形通孔，并非单纯的减重设计，一方面可以通过这些孔位配合通用的喉箍、U型螺栓完成不同管径风管的绑缚固定，无需在主梁上额外焊接固定耳板，适配一定尺寸范围内的风管安装需求；另一方面，均匀排布的通孔也能减少构件与空气的接触面积差，在通风管线伴随冷热风输送出现温度变化时，降低构件因热胀冷缩产生的内应力集中，同时也能减少积尘附着，便于后期运维阶段的清洁检查。构件的固定端采用整块方形安装法兰板，法兰板与悬臂主梁采用满焊连接，焊缝沿主梁截面周边连续施焊，保证连接位置的抗剪、抗扭强度，安装时法兰板完全贴合建筑墙面，

　　通过膨胀螺栓穿过法兰板上的预设安装孔与墙体结构完成锚固，法兰板的尺寸设计充分考虑了墙体的局部承压能力，避免单点锚固力过大造成墙面饰面破损或是锚固失效。在安装边界的适配性上，该支架的悬臂长度经过针对性优化，伸出墙面的距离刚好匹配常规矩形风管的安装净距要求，既不会因为悬臂过短导致风管贴墙过近影响保温层敷设，也不会因为悬臂过长造成承重冗余、材料浪费。支架的承载能力经过受力校核，在常规安装工况下，可承担对应规格镀锌钢板风管加上保温层、风管内风荷载的总重量，不会出现焊缝开裂、主梁变形的问题。设计阶段也充分考虑了现场安装的便利性，构件所有棱边都做了倒角钝化处理，避免现场安装作业时划伤施工人员，表面采用静电喷塑处理，具备基础的防锈耐腐蚀能力，

　　可适配常规室内干燥环境的长期使用需求，若用于潮湿或有腐蚀介质的场景，也可在建模阶段快速替换材质为不锈钢或是调整表面处理工艺，无需改动整体结构形式。这类支撑构件的建模过程中，重点需要校核悬臂主梁的挠度变形量，确保在额定荷载下主梁端部的下挠量不超过规范允许值，同时要验证法兰板与墙体连接的锚固强度，保证在风管运行产生微振动的工况下，连接位置不会出现松动。腹板上的开孔位置也经过排布优化，避开了主梁的受力最大截面区域，不会因为开孔过度削弱主梁的结构强度，孔位的间距也匹配通用安装紧固件的尺寸，方便现场施工时快速调整固定位置，适配不同的安装偏差。
