流线型电动三轮车乘用承载车体结构

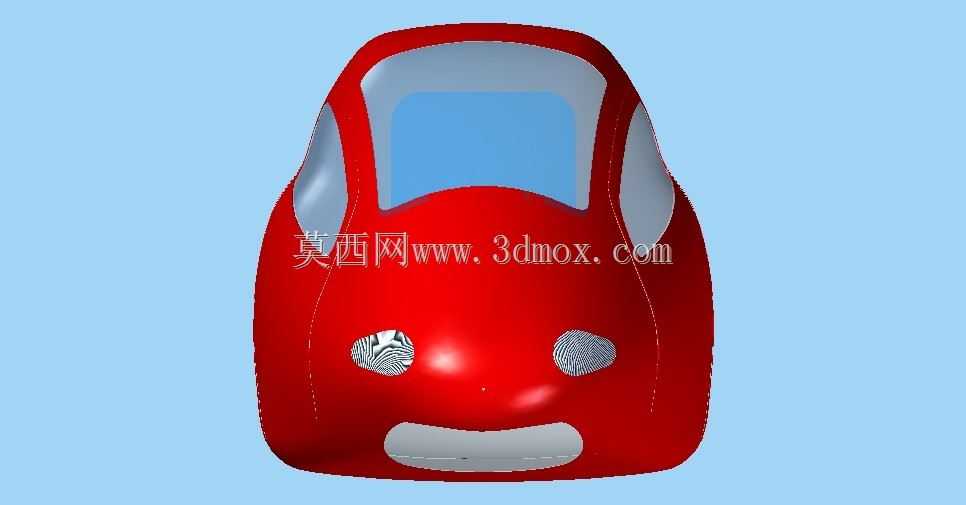

　　这款电动三轮车车体的曲面建模，首先要考虑的是日常短途代步场景下的风阻与空间平衡——不同于货运三轮的开放式架体，这款封闭乘用结构面向城乡短途载人、日常买菜接娃的使用场景，外壳曲面从车头正面向两侧平滑过渡，没有突兀的棱角，一方面能降低低速行驶时的正面风阻，减少行驶过程中的乱流对车身稳定性的影响，另一方面圆润的曲面也能降低低速剐蹭时对行人、周边物体的磕碰伤害，符合非机动车的安全设计逻辑。从结构边界来看，车头部分的曲面预留了前照灯、转向灯的安装沉台，图中可见的两个对称灯位安装位，深度刚好匹配常规三轮用LED车灯的嵌入尺寸，不需要额外做支架转接，灯位周边的曲面做了微小的内凹导角，雨天行驶时水流会顺着导角向车身两侧滑落，

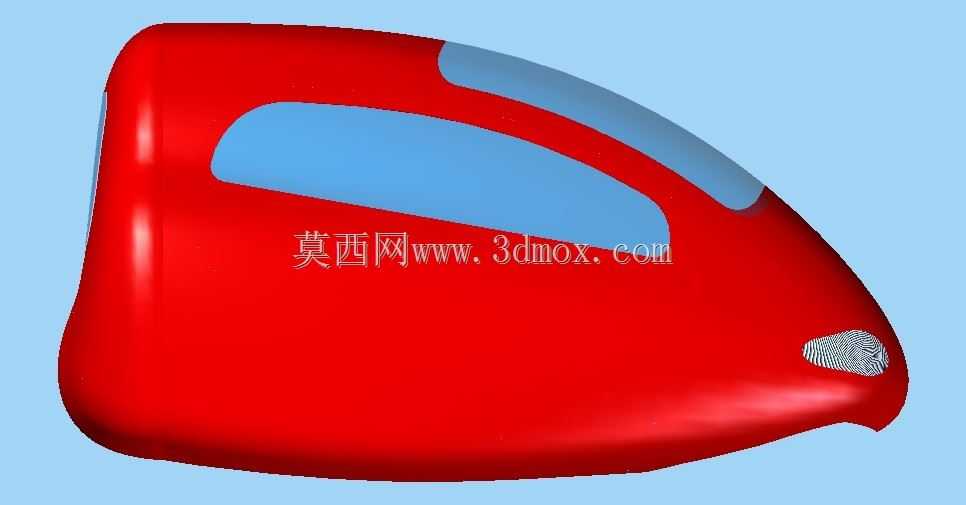

　　不会直接覆盖灯面影响照明效果。车头下部的内凹区域是前牌照安装位，安装面做了1.2度的微小后倾，符合非机动车牌照安装的角度要求，同时这个内凹结构也能作为前部碰撞的缓冲吸能区，轻微撞击时首先通过曲面变形吸收冲击力，避免直接损伤内部的车架主梁。车身侧面的曲面从A柱位置向后平滑延伸，侧窗的安装边界做了整圈的凸台结构，凸台宽度12mm，刚好匹配密封胶条的卡装尺寸，安装玻璃时不需要额外打胶定位，直接将胶条卡入凸台就能完成密封，侧部曲面的弧度经过调整，保证车内前排驾乘人员的肩部空间达到420mm以上，不会出现窄体三轮常见的肩部挤压问题。从建模的曲面连续性来看，整个外壳的G2连续覆盖了90%以上的外露面，没有明显的曲面折痕，

　　后期做吸塑或者玻璃钢开模时，脱模斜度控制在1.5度以上，不需要额外做脱模斜度修正，外壳的壁厚统一设定为3mm，既保证了ABS吸塑成型时的结构刚度，也不会因为壁厚过大增加整车自重。车体前部的风挡玻璃安装位做了内收的曲面，风挡的倾斜角度为28度，这个角度既能减少正面风阻，也能避免夜间行驶时对面灯光的镜面反射晃到驾驶员视线，风挡下沿的凸台预留了雨刮器的安装轴孔，孔位的同轴度公差控制在0.2mm以内，保证雨刮运转时不会出现卡滞。不同于很多三轮车体直接照搬两轮电动车的前脸设计，这款车体的宽度控制在950mm，刚好符合非机动车道的通行宽度要求，不会因为车体过宽影响其他非机动车辆通行，同时车体的后部预留了与车架连接的6个安装孔位，

　　孔位的位置匹配常规三轮车架的主梁间距，不需要对原有车架做打孔改装就能直接适配安装。在细节设计上，车身两侧的曲面预留了后视镜的安装凸台，凸台的内螺纹嵌件位置做了局部加厚，避免安装后视镜时出现壳体开裂，车头的曲面过渡到车顶位置时做了微小的圆弧收边，没有尖锐的棱边，人员上下车时不会磕碰头部。整个车体的内部安装边界做了整圈的内翻边，翻边宽度20mm，一方面能增加壳体的整体刚度，减少行驶过程中的壳体共振异响，另一方面翻边上预留的自攻螺丝孔位，刚好可以安装内饰板，不需要额外在内层加装固定支架。考虑到三轮车型经常在非铺装路面行驶的使用场景，壳体下部的边缘做了25mm的加高翻边，能阻挡行驶过程中车轮带起的泥水溅入车内，同时翻边的位置刚好与车架的下部护板衔接，形成完整的底部密封结构。建模过程中对曲面的曲率做了反复调整，避免出现曲面高光畸变，后期做漆面喷涂时不会出现反光不均的问题，所有的安装孔位都做了沉头处理，螺丝安装后不会突出壳体表面，既美观也能减少螺丝生锈的概率。
