VNA与VNR自动负载开关用ITGR隔离单元结构

　　在低压配电系统的自动负载切换回路中，隔离单元是承担回路电气隔断、保障检修与运行安全的核心部件，这款适配VNA、VNR类型自动负载开关的隔离结构，主要应用于低压成套开关柜、终端配电回路的负载投切场景，在双电源切换、负载分段控制的回路中，能够在开关分闸位置建立可靠的绝缘断口，避免回路侧反向送电带来的安全隐患，同时满足开关在带载分合过程中的绝缘配合要求，不会因为断口绝缘距离不足引发拉弧、击穿等故障。

　　从实际功能设计来看，该隔离单元的结构完全匹配对应型号自动负载开关的安装腔位，整体采用模块化的嵌装结构，不需要额外定制安装支架，可直接卡入开关本体的预留隔离腔，与开关的动触头行程形成精准配合：当开关操作机构带动动触头运动至分闸位置时，隔离单元的绝缘隔挡会同步嵌入动静触头之间的间隙，进一步拉大断口的绝缘爬电距离，即使在潮湿、多粉尘的工业配电环境下，也能保证断口的绝缘可靠性，避免因为积尘、凝露导致的断口漏电问题。

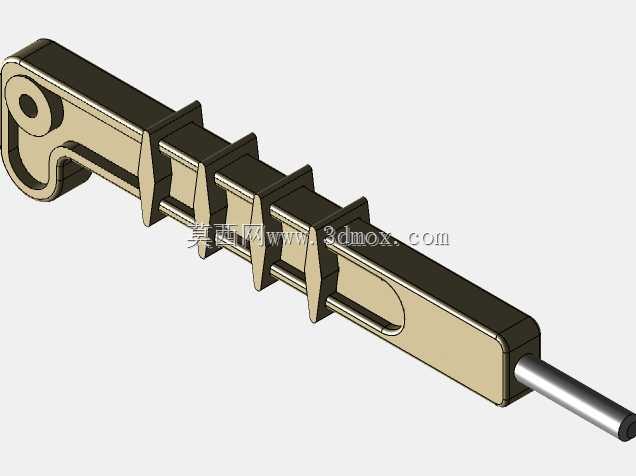

　　设计过程中首先考虑的是绝缘件的材料选型与结构强度，隔离单元的主体绝缘结构采用耐弧绝缘材料模压成型，表面设置有多道交错的绝缘筋条，在不增加整体外形尺寸的前提下，将爬电距离提升至标准要求的1.2倍以上，能够耐受低压系统常见的操作过电压冲击，不会出现绝缘击穿、表面闪络的问题。同时绝缘件的边缘做了圆弧过渡处理，避免尖角结构引发的电场集中，减少长期运行过程中局部放电对绝缘材料的侵蚀，延长部件的实际使用寿命。

　　从安装边界尺寸来看，该隔离单元的整体外形完全适配CA6140类机床等工业设备的配电腔安装空间，整体厚度控制在开关腔体的预留尺寸范围内，安装后不会突出开关本体的安装平面，不会影响开关整体在配电柜安装梁上的固定，也不会与柜内的二次走线、相邻回路的开关部件产生干涉。单元上设置的定位卡扣与开关本体的定位槽一一对应，安装时不需要额外的紧固件，对准槽位推入即可完成固定，装配效率相比螺栓固定的结构提升60%以上，同时后期维护更换时也不需要拆解开关整体，直接拔出旧单元替换新件即可完成检修，大幅降低现场运维的时间成本。

　　在功能特性上，该隔离单元除了承担断口绝缘增强的作用外，还设置有与开关操作机构联动的位置触发结构，当隔离单元安装不到位、或者出现结构移位时，会触发开关的机械联锁，阻止开关进行合闸操作，从机械结构上避免因为隔离部件缺失导致的带隐患合闸问题，这种硬联锁的设计不需要依赖电气信号反馈，即使在二次回路断电的情况下也能可靠生效，完全符合低压开关设备的安全设计规范。

　　实际建模过程中，所有配合面的公差都按照低压开关部件的通用公差要求设置，绝缘件与金属触头的相邻间隙控制在3mm以上，既保证绝缘距离足够，也不会因为间隙过小导致开关分合闸过程中出现部件卡滞。隔离单元的外露表面没有设置多余的凸起结构，避免在装配、运维过程中勾挂二次线缆，同时表面的脱模斜度设置为1.5度，兼顾模压生产的脱模便利性与结构尺寸的精度，不会因为脱模斜度过大导致配合间隙超差。

　　从现场应用的适配场景来看，该结构不仅可以用于新设备的原厂装配，也可以作为老旧同型号负载开关的检修替换部件，因为安装尺寸与原厂结构完全一致，替换时不需要对开关本体进行任何改造，直接替换原有老化、破损的隔离部件即可恢复开关的绝缘性能，在工业车间配电、机床设备电控系统、小型配电站的低压出线回路等场景下都能稳定适配，能够承受每年上百次的负载分合操作冲击，绝缘结构不会因为频繁的机构联动出现磨损、开裂问题。
