CA6140机床配套无动力升降料架结构

　　在普通车床的批量加工场景里，上下料环节的辅助承载结构一直是影响工位流转效率的关键，这款适配CA6140车床的无动力升降料架，正是针对车床工位旁的棒料、半成品工件临时周转需求设计的辅助承载装置。不同于带动力驱动的自动上下料机构，这款料架完全依靠重力配重与滑轨阻尼实现升降动作，不需要额外接入气源、电源，部署时不需要改动车间原有动力布线，非常适合老款车床的工位改造，或是多台车床零散分布的小型加工车间使用。

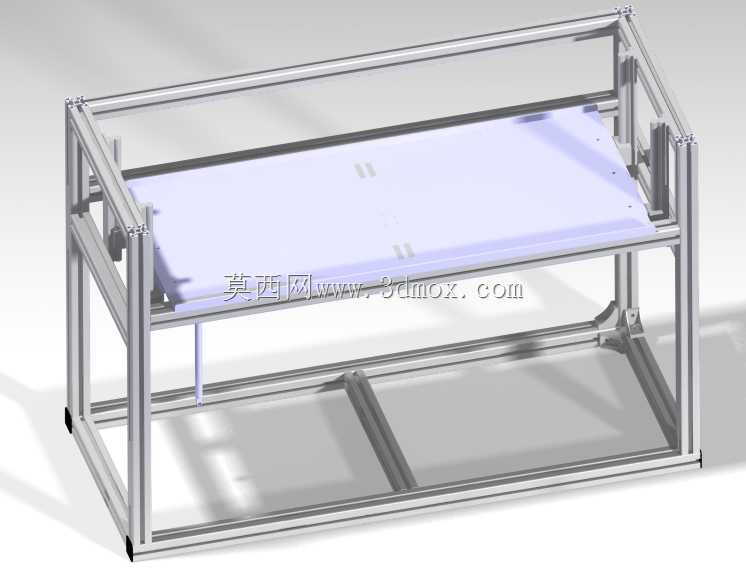

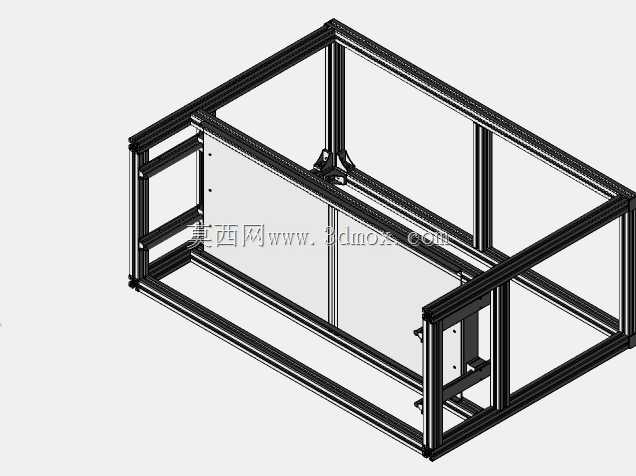

　　从结构设计逻辑来看，整个料架的主体框架采用工业铝型材拼接搭建，型材连接处采用标准角件与内置螺栓锁紧，不需要焊接作业，组装时可以根据现场工位的实际空间调整框架的横向跨度与纵向高度，后期如果需要适配不同尺寸的工件承载需求，也可以快速拆解重组，不会像焊接机架那样出现改动就需要整体切割重做的问题。料架的承载面板采用冷轧钢板折弯成型，面板边缘做了折边加强处理，避免长期放置重型棒料时出现面板中部下凹变形的问题，面板表面没有做突出的挡边结构，方便操作人员从任意方向取放工件，减少取料时的动作阻碍。

　　升降导向部分采用双侧直线滑轨搭配滑块的结构，滑轨安装在铝型材框架的内侧立柱上，滑块与承载面板的侧边支架固定连接，保证承载面板升降过程中不会出现横向晃动，滑轨的预压阻尼调整到适中区间，操作人员放置工件后，面板会随着工件重量的增加缓慢下降，取走工件后依靠内置的恒力弹簧配重实现平稳回升，整个升降过程没有冲击异响，不会因为工件突然下坠导致表面磕碰划伤。料架的最低下降位置与车床的主轴进料口高度齐平，操作人员不需要弯腰抬升棒料，就可以直接将料架上的棒料推送进车床主轴孔内，最高回升位置与操作人员的站立取料腰高匹配，减少长时间上下料作业的腰部负荷。

　　从安装边界尺寸来看，这款料架的整体宽度控制在1.2米以内，深度不超过0.8米，部署时只需要贴靠在车床的进料侧地面即可，不需要打膨胀螺栓固定地面，框架底部配置了可调脚杯，可以根据车间地面的平整度调整整体水平度，避免因为地面倾斜导致升降过程出现卡滞。料架的单侧承载能力设计为120kg，完全可以满足CA6140车床常规加工的棒料、轴类半成品的临时承载需求，不会因为长期重载出现结构变形。

　　在实际车间应用中，这类无动力升降料架除了配套普通车床使用，也可以部署在磨床、铣床的工位旁作为临时物料周转台使用，相比固定高度的物料台，它可以始终保持承载面处于合适的操作高度，减少操作人员反复抬举工件的动作幅度，降低工位作业的疲劳强度。设计时没有采用复杂的传动结构，所有零部件都是工业领域的标准通用件，后期维护只需要定期给滑轨涂抹润滑脂，检查恒力弹簧的固定螺栓是否松动即可，不需要专业的维修人员进行日常保养，使用成本远低于带动力的自动升降料架。框架的铝型材表面做了阳极氧化处理，长期接触车间内的切削液、机油也不会出现锈蚀掉漆的问题，适配机加工车间的复杂作业环境。承载面板的表面可以根据需求铺设防滑橡胶垫，避免表面的工件因为碰撞出现滑动掉落，橡胶垫采用沉头螺栓固定，磨损后可以快速更换，不需要整体更换承载面板。
