CA6140车床用箱体泵体类零件结构

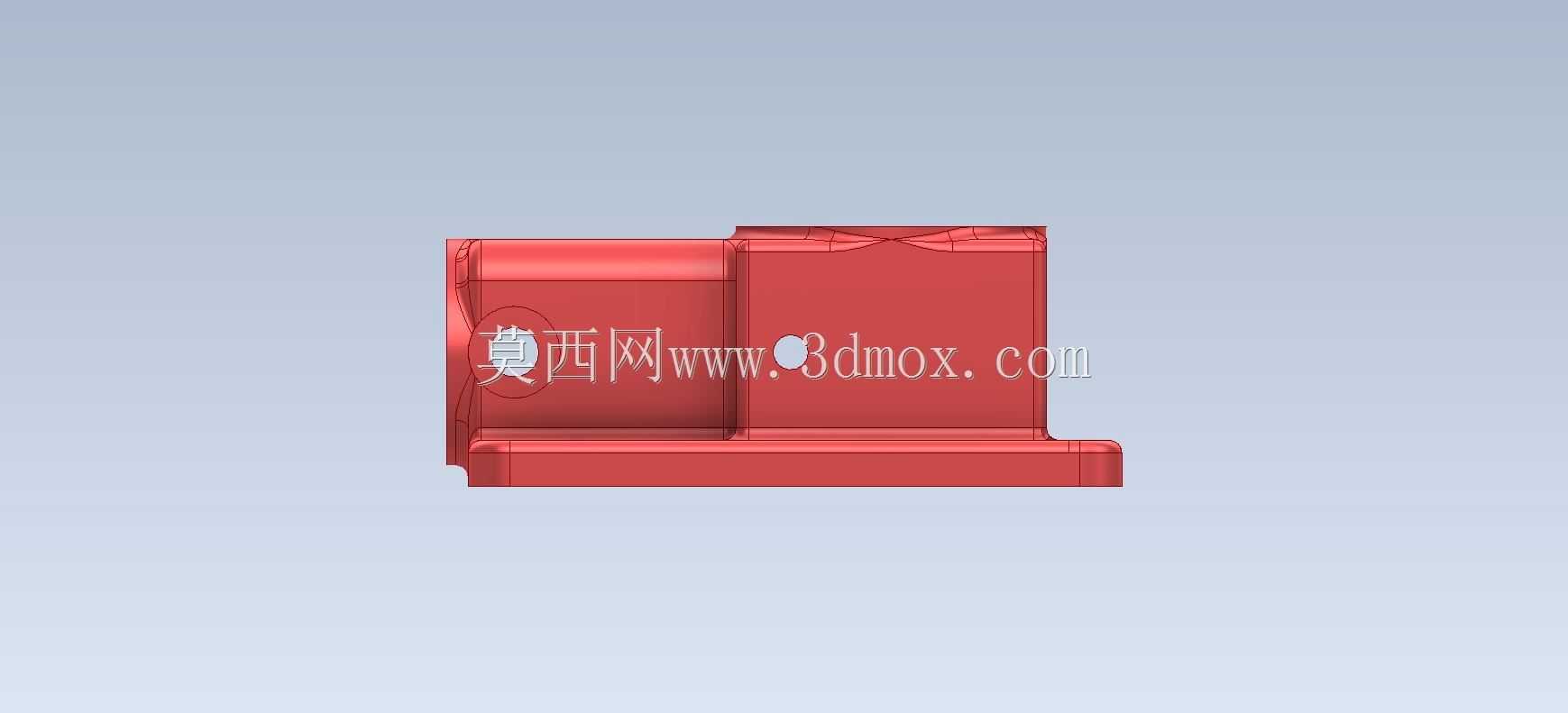

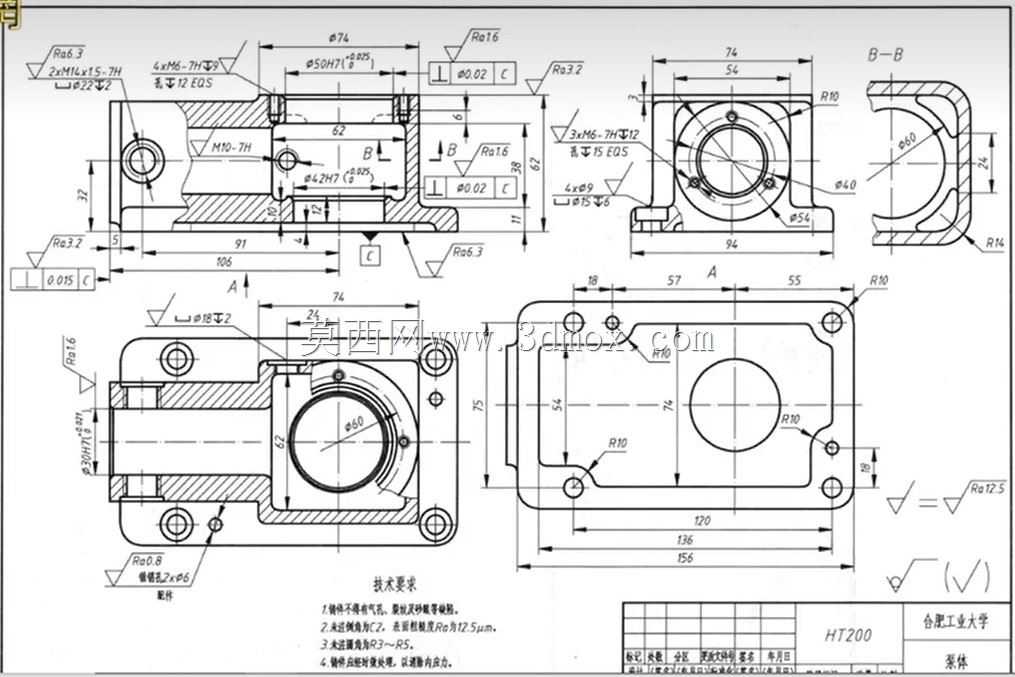

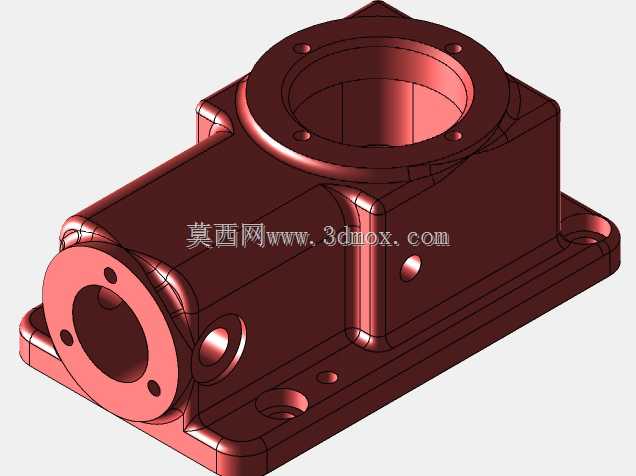

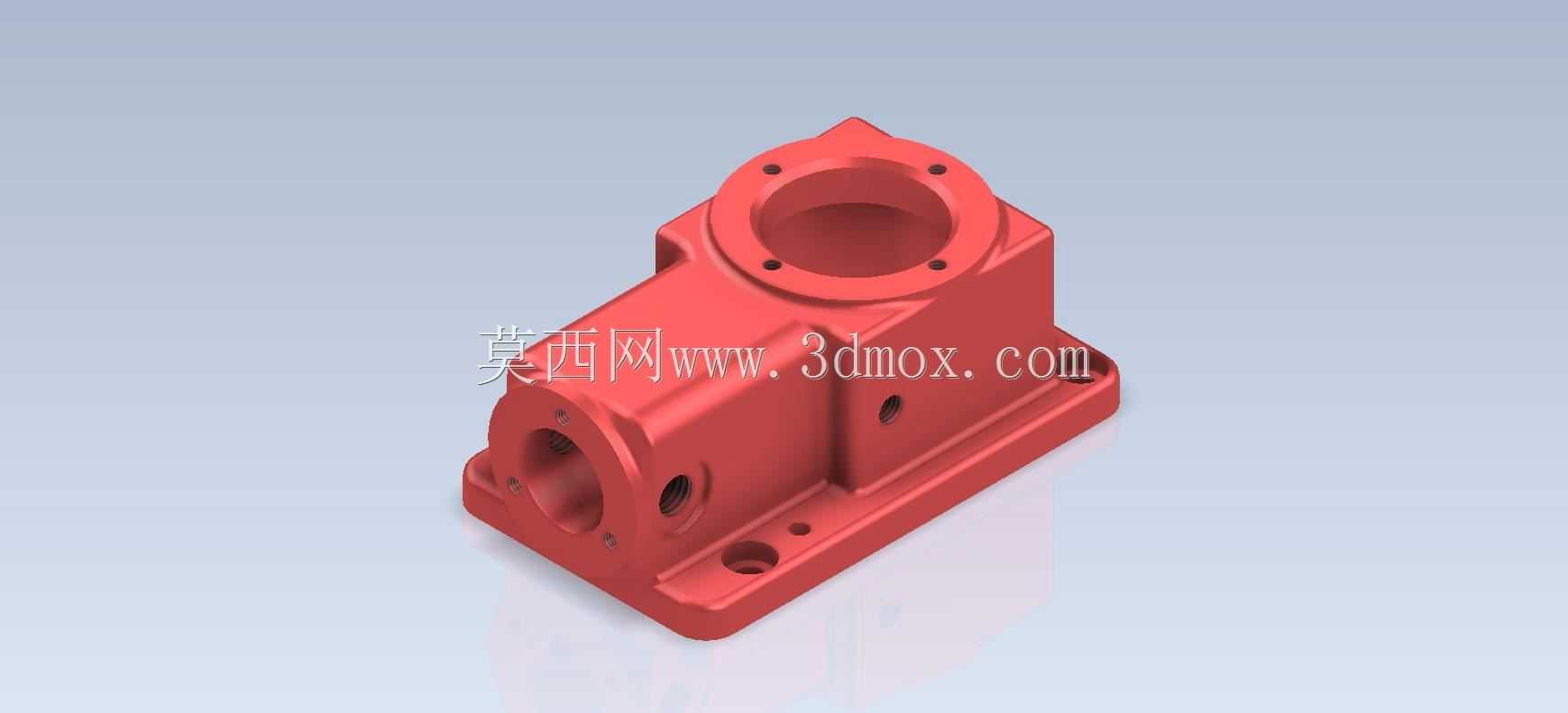

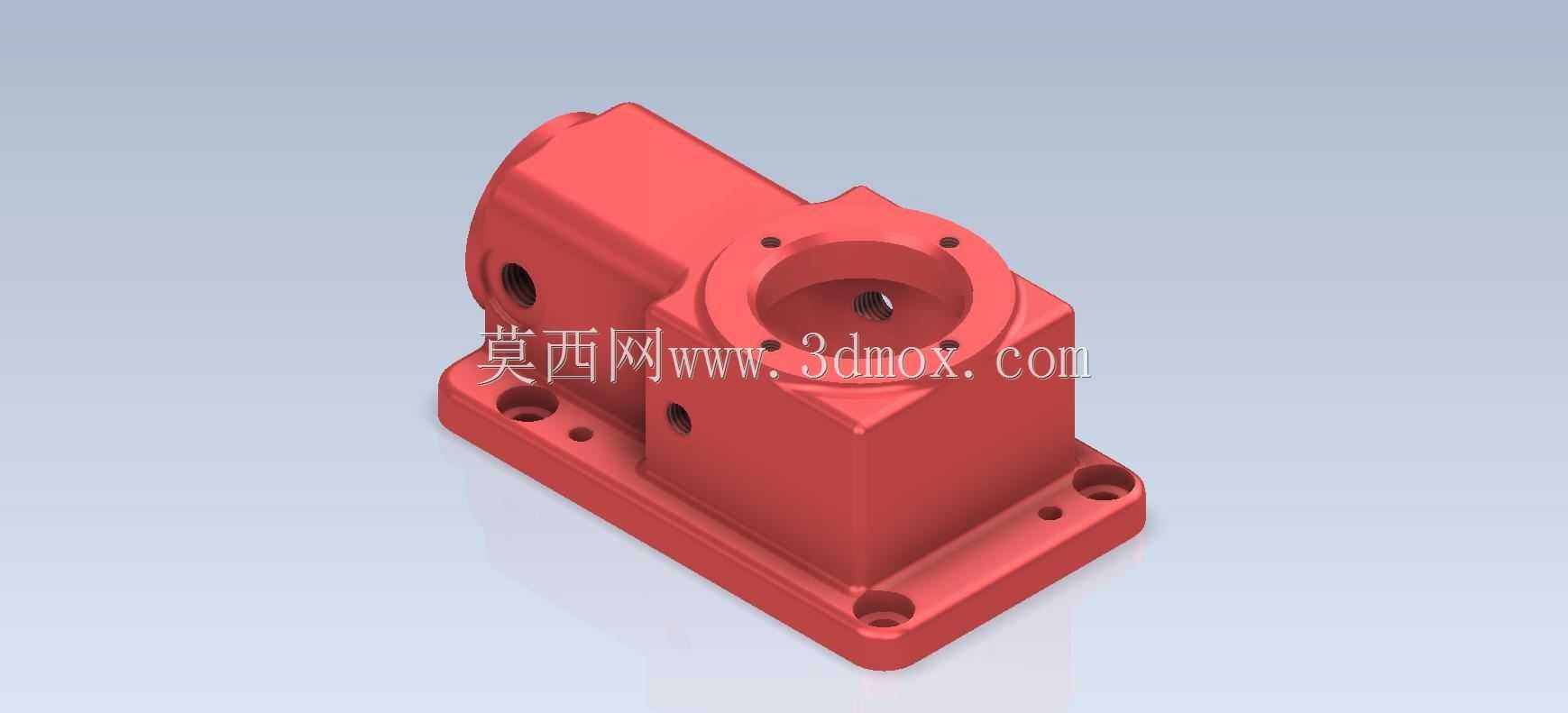

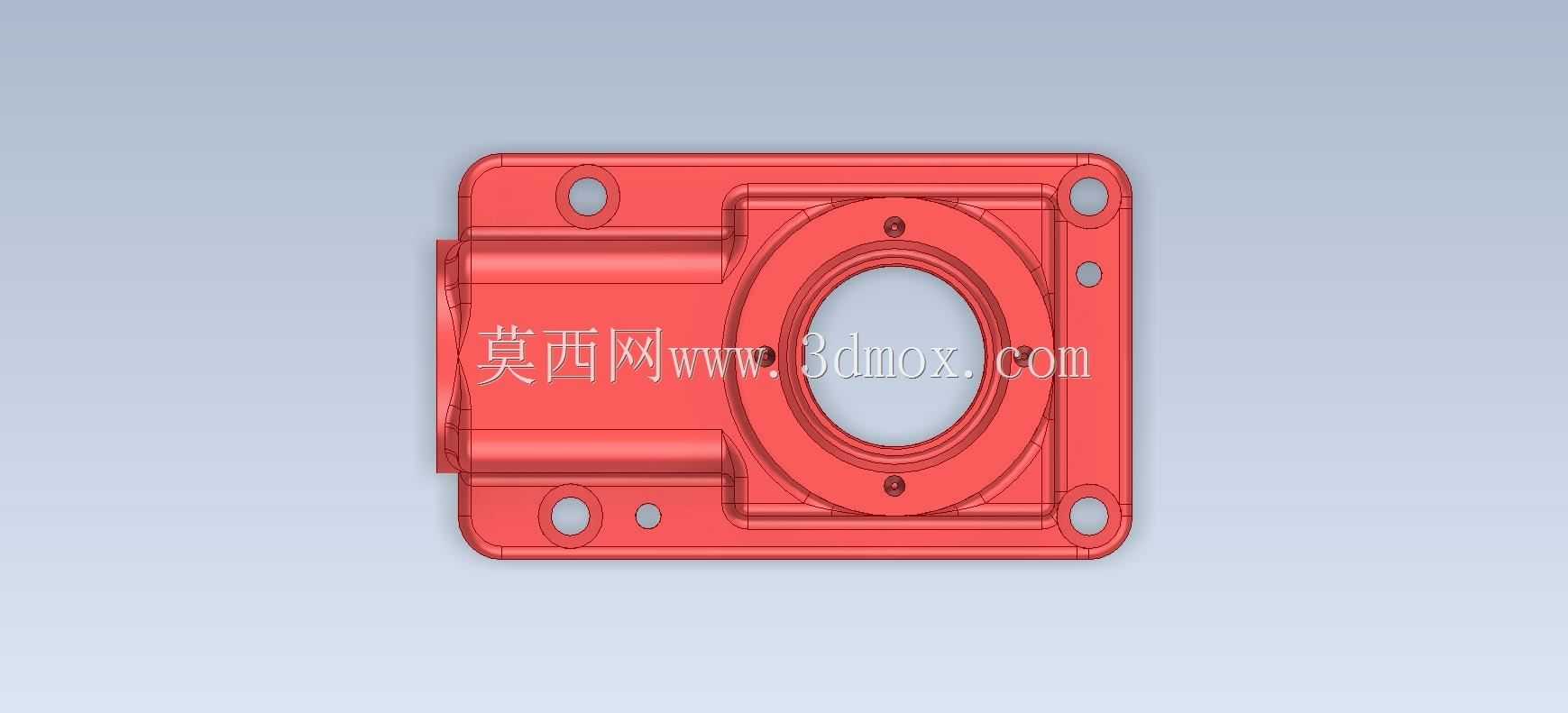

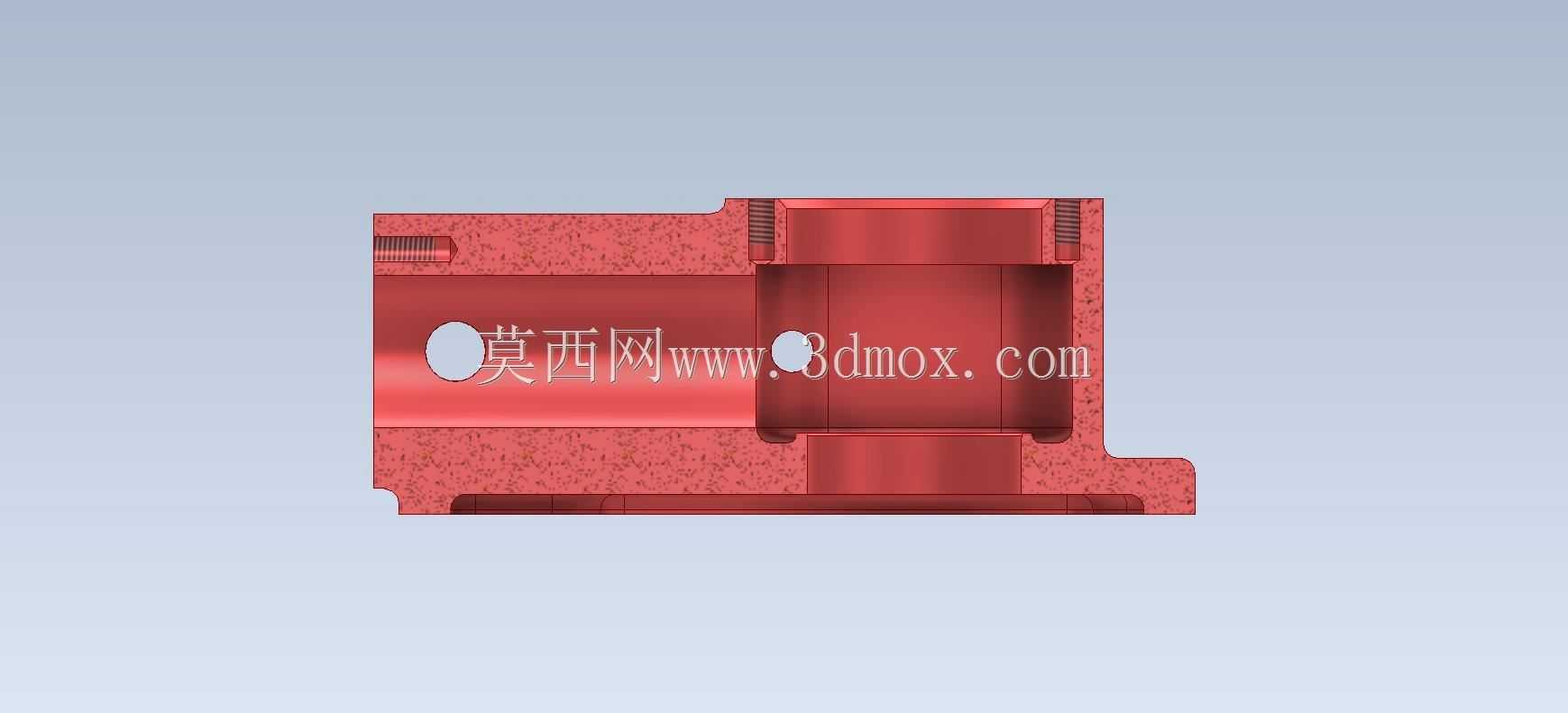

　　该零件属于CA6140车床配套的箱体泵体类承载构件，在机床润滑系统、主轴箱辅助油路单元中承担介质导流、元件安装承载的核心作用，日常工况下需要容纳传动齿轮轴、密封组件、油路接头，同时为相邻的传动部件提供定位基准，避免机床运行过程中油路泄漏、传动件偏移引发的加工精度偏差。从结构设计逻辑来看，整体采用一体式铸造壳体构型，底部设置带安装孔的方形法兰底座，安装孔位按照CA6140车床床身对应安装面的螺孔坐标做匹配设计，底座与床身贴合面预留0.2mm的刮研余量，安装时可通过配刮保证结合面的平面度，防止润滑油从安装结合面渗漏。主体腔体分为上下两个连通的容腔，上部为带法兰凸台的圆形安装口，凸台上均匀分布4个螺纹安装孔，用于安装端盖或者调压组件，

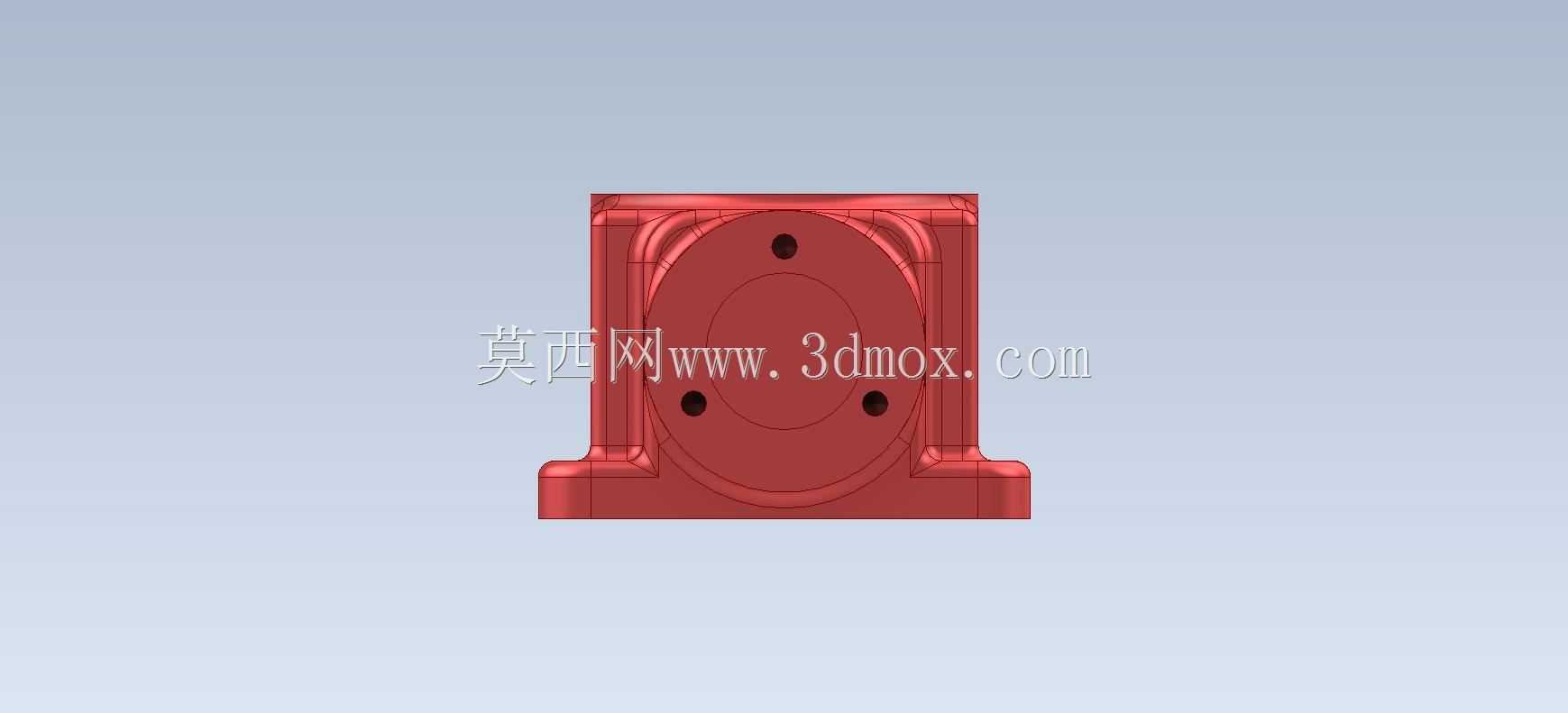

　　孔位同轴度控制在0.02mm以内，保证装入的阀芯或者轴承组件可以无卡滞运行；侧部分布不同通径的横向、斜向通孔，分别作为进油口、出油口、测压接头安装位，每个孔口都设计了密封槽，用于安装O型密封圈，避免高压油液泄漏。左侧的凸台结构为传动轴穿装位，内孔预留轴承安装位，可装入深沟球轴承支撑传动齿轮轴，轴孔外侧设计了油封安装槽，防止腔体内油液顺着轴向外渗漏。设计过程中首先根据CA6140车床对应安装位置的边界尺寸确定整体外轮廓，保证零件装入后不会和周边的走刀机构、挂轮组件产生运动干涉，腔体壁厚按照铸造工艺要求设置为均匀6mm，转角处全部做R3-R5的铸造圆角，避免铸造过程中出现应力集中、冷隔缺陷，同时减少机加工过程中的崩边问题。

　　所有需要机加工的安装面都预留了1.5-2mm的加工余量，非加工面保留铸造拔模斜度，拔模角度设置为1:20，方便砂型铸造时起模。零件的安装边界需要严格匹配车床床身的安装空间，底座总长度控制在160mm以内，宽度控制在100mm以内，上部腔体最高处距离底座安装面的高度不超过120mm，保证安装后上部的端盖不会和主轴箱的盖板产生碰撞。侧部油口的伸出长度控制在15mm以内，避免和相邻的油管接头、操作手柄产生空间干涉。在功能设计上，腔体内部的流道做了圆弧过渡处理，减少润滑油流动时的阻力，避免油液中的杂质在流道拐角处堆积堵塞油路；各个安装孔的位置度公差按照GB/T 1184的K级精度控制，保证装配时相关组件可以顺利装入，不需要额外修配。

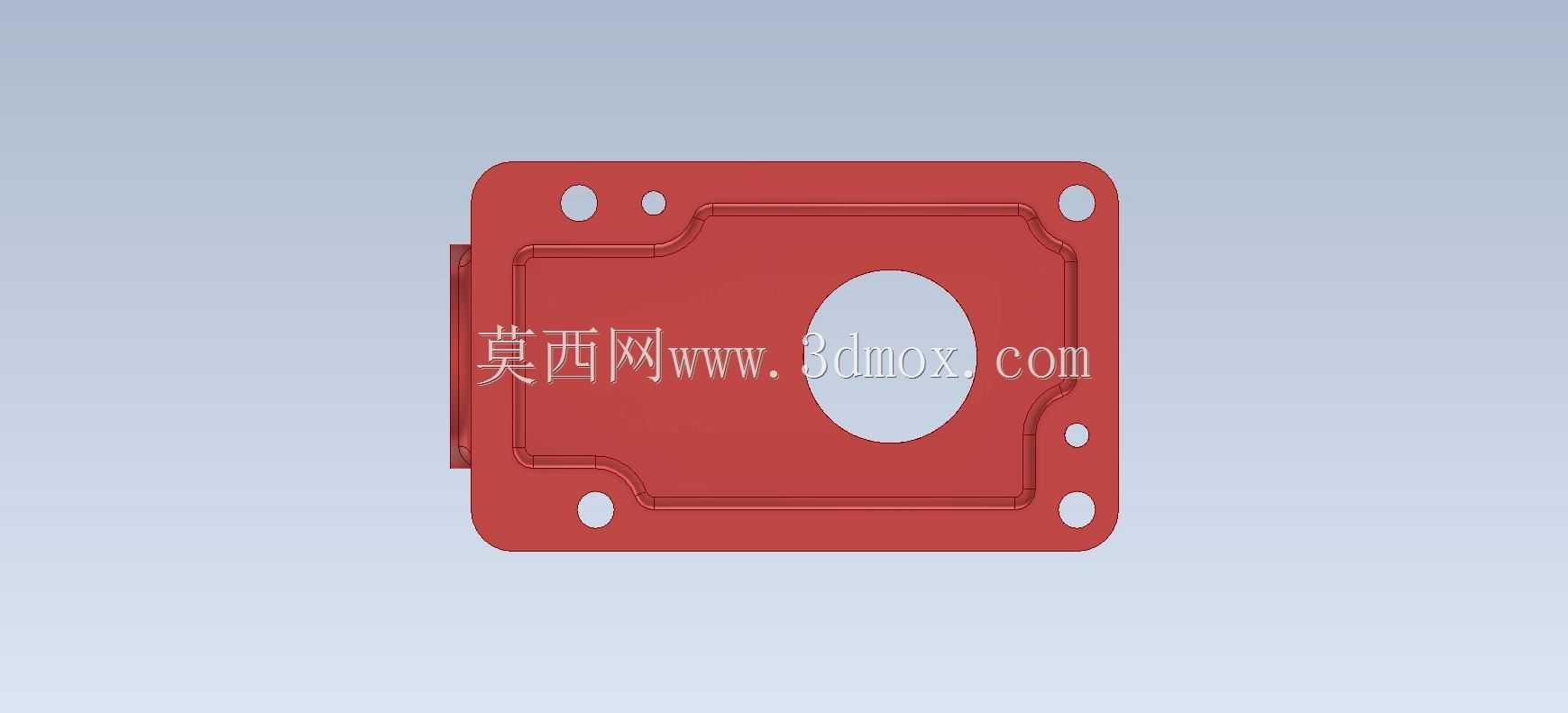

　　日常应用中，这类零件除了用于CA6140车床的润滑系统，也可经过尺寸适配后用于普通卧式铣床、小型液压站的泵体承载单元，只要匹配对应的安装孔位和流道通径，就可以承担类似的介质导流、元件承载功能。建模过程中需要重点关注各个孔系的同轴度、安装面的平面度要求，同时要预留铸造工艺需要的拔模斜度、加工余量，避免设计出的零件无法通过铸造、机加工工序实现量产；对于腔体内部的相贯线位置，要做圆滑过渡处理，减少应力集中点，提升零件在长期油压循环工况下的结构强度，避免长期运行后出现腔体开裂的问题。底座上的安装孔采用沉孔设计，螺栓装入后沉头可以完全埋入底座平面，不会突出底座表面影响安装贴合度，沉孔深度按照内六角螺栓的头部尺寸设计，保证螺栓拧紧后头部不高出安装面0.5mm以上。
