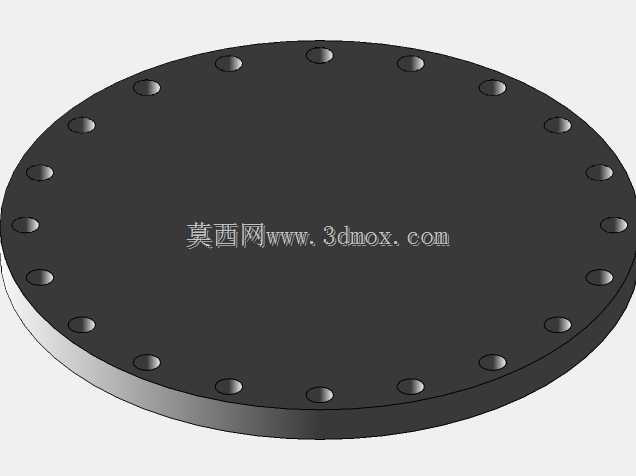

24寸ASME16.5凸面盲板法兰结构设计

　　在石油化工、市政给排水、电力输送等行业的压力管道系统中，盲板法兰是实现管路末端封堵、分段隔离的核心承压连接件，本次设计的24英寸ASME B16.5标准凸面盲板法兰，主要适配大口径中高压工艺管线的封堵需求，可在管线检修、末端预留、压力试验等场景下提供可靠的密封隔断能力，避免管内介质泄漏引发的安全隐患。

　　从实际工况适配角度出发，该盲板法兰采用凸面密封结构设计，凸面密封面的凸起高度控制在标准规定范围内，可在螺栓预紧力作用下，配合非金属或金属缠绕垫片形成均匀的密封比压，相比全平面密封结构，凸面结构能够将密封压力集中在更小的环形接触区域，在同等螺栓预紧载荷下获得更高的密封面压应力，适配Class150到Class300压力等级的管线工况，可耐受常规水、蒸汽、油品以及弱腐蚀性化工介质的长期接触。法兰盘整体采用圆形等厚盘式结构，盘体厚度经过承压强度校核，能够承受管线内压产生的轴向推力，避免盲板在长期承压状态下出现挠曲变形导致密封失效。

　　法兰盘沿圆周方向均匀布置螺栓通孔，孔位排布严格遵循ASME B16.5标准中24英寸规格的螺栓孔中心圆直径参数，相邻螺栓孔的角度偏差控制在机械加工允许的公差范围内，确保安装时能够与配对法兰的螺栓孔精准对中，避免强行装配产生的附加应力。螺栓孔采用通孔设计，孔径比配套螺栓公称直径大1.5-2mm，既能够补偿一定的安装位置偏差，也方便螺栓穿装与后期拆卸检修。密封凸面的表面粗糙度按照密封要求加工至Ra3.2-6.3μm，既能够保证垫片与密封面的充分贴合，又不会因表面过于光滑导致垫片受压后出现滑移。

　　在建模过程中，首先以法兰中心为原点建立基准坐标系，绘制法兰外圆、密封凸台、螺栓孔中心圆的基础草图，通过拉伸特征生成法兰盘的基础实体，再对凸面与法兰盘的衔接位置做圆角过渡处理，降低应力集中系数，避免承压状态下转角位置出现裂纹。螺栓孔采用圆周阵列方式生成，确保所有孔位的位置度符合标准要求，建模过程中对所有尺寸参数做参数化关联，后续如果需要调整压力等级或者适配其他相近规格，可直接修改对应参数快速生成新的模型，提升设计复用效率。

　　从安装边界来看，该盲板法兰的外圆尺寸、螺栓孔中心距、凸面外径均严格匹配同标准下24英寸同压力等级的对焊法兰、平焊法兰尺寸，安装时不需要额外调整配对法兰的位置，可直接与现有管线的法兰端配合，安装时按照对角线顺序分次拧紧螺栓，保证每个螺栓的预紧力均匀，避免法兰盘出现偏斜导致密封泄漏。在管线压力试验场景下，该盲板可作为临时封堵件安装在管线末端，承受试验压力下的轴向载荷，试验完成后可快速拆卸，不影响后续管线的延伸连接；在长期封堵的管线末端，该盲板可配合防腐涂层实现长期可靠的密封隔离，减少后期维护工作量。

　　设计过程中充分考虑了实际加工的工艺性，法兰盘的所有棱角位置均做了倒角处理，既避免加工和安装过程中锐边划伤操作人员，也能够去除加工毛刺，提升装配的贴合度。盘体厚度在满足强度要求的前提下尽可能优化，避免不必要的材料浪费，同时控制法兰整体重量，方便大口径法兰的吊装与现场安装作业。密封凸面的加工基准与法兰端面、螺栓孔的加工基准保持统一，确保各形位公差满足装配要求，避免因基准不重合导致的密封面偏斜问题。
