铅光步进伺服驱动器结构三维建模

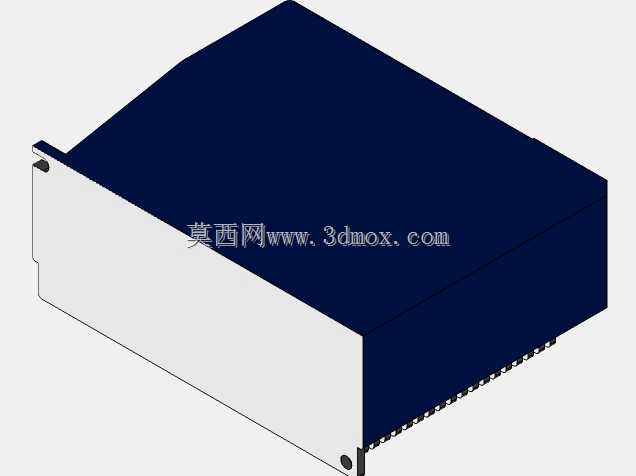

　　在自动化运动控制场景里，这类驱动器是连接上位控制单元与执行电机的核心电控部件，常见于数控改造设备、小型点位运动工装、3D打印设备、桌面级机械手、电子加工送料机构等场景，负责接收脉冲或总线指令，转化为电机绕组的驱动电流，实现精准的位置、转速控制，相比开环步进驱动，这类带闭环反馈的驱动单元能有效克服步进电机丢步问题，在中低速运行区间保持足够的扭矩输出，适配多类低压伺服、闭环步进电机的驱动需求。从结构设计来看，这款驱动器采用上下分体式壳体结构，上盖为深蓝色阻燃工程塑料材质，表面做哑光磨砂处理，避免车间环境下的积灰反光，下壳体为银灰色金属材质，既承担结构支撑作用，也能通过壳体将功率器件工作产生的热量传导到外部，

　　无需额外加装散热风扇即可满足额定工况下的散热需求，适配粉尘较多的工业现场使用，减少风扇进灰带来的故障隐患。壳体侧边预留了标准安装卡扣位，既可以采用DIN导轨卡扣安装，适配标准电控柜内的导轨排布，也可以通过壳体边角的安装孔采用螺丝直接固定，安装孔位的间距符合通用低压驱动器的安装尺寸规范，能够直接替换同规格的旧款驱动单元，无需重新在电控板上打孔调整位置。接口部分全部布置在壳体的同一侧边缘，采用插针式接线端子，从强电电源输入、电机绕组接线，到弱电信号输入、编码器反馈接口依次排布，强电与弱电接口之间预留了足够的电气间隙，避免接线时强电串入弱电回路烧坏控制元件，端子旁预留了丝印标识的位置，实际生产时会标注每个引脚的定义，方便现场接线调试，

　　减少接错线的概率。建模过程中重点还原了壳体的装配公差，上下盖之间的卡扣配合间隙控制在0.1mm以内，既保证装配后壳体不会出现松动异响，也方便后期维修时拆开壳体更换内部元件，壳体边缘全部做了R1.5的圆角处理，避免安装调试时锋利的边角划伤操作人员，同时也减少塑料壳体注塑成型时的应力集中问题，降低壳体受外力碰撞时开裂的风险。从安装边界来看，这款驱动器的整体厚度控制在常规低压驱动的标准尺寸范围内，安装时在电控柜内预留的深度空间不需要超过40mm，接线侧预留15mm的走线弯曲空间即可，不会和柜内的其他接触器、开关电源元件产生空间干涉，壳体顶部没有凸起的元件，多台驱动器并排安装时可以紧贴排布，最大化利用电控柜内的安装空间。在实际设备选型时，

　　这类驱动器的结构尺寸是电控柜布局设计的重要参考依据，建模时还原的所有安装孔位、卡扣位置、接口突出高度，都可以直接用于电控柜的三维布局校验，提前排查接线空间不足、安装干涉等问题，减少现场安装调试时的改造成本。功率器件的安装位置在建模时也做了对应还原，内部功率管的安装面紧贴金属下壳体，保证热传导路径最短，长时间满负载运行时壳体表面温度不会超过安全阈值，适配设备长时间连续运行的工况需求。
