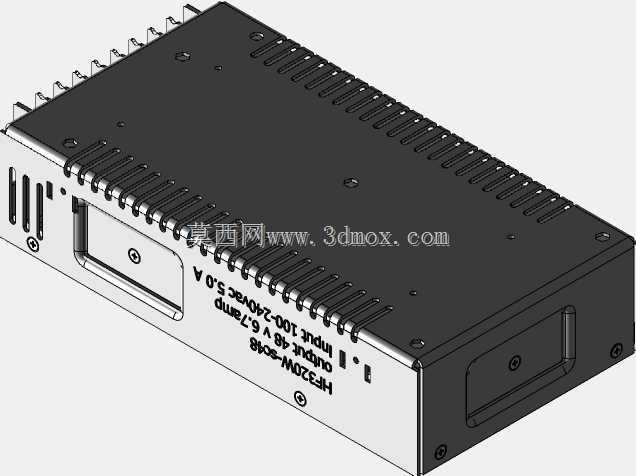

雷赛HF320W-sc-48开关电源三维结构模型

　　这款开关电源的三维结构还原，完全围绕工业现场实际安装使用需求搭建，所有结构特征都对应量产实物的装配逻辑。从应用场景来看，这类48V输出的320W开关电源，常被部署在机床电控柜、自动化生产线接线仓、小型工控设备内部，为伺服驱动器、步进电机、工业传感器、现场总线模块提供稳定的直流供电，在数控车床改造、非标自动化设备搭建、小型工业机器人电控系统集成场景中，这类电源是核心供电部件，需要适配柜内导轨安装、螺钉固定两种常见装配方式，建模时也完整保留了对应的安装孔位、卡扣结构特征。

　　从功能特性对应的结构设计来看，壳体顶面的密集散热齿并非随意排布，每一条齿的高度、间距都对应内部功率器件的散热路径，功率管、整流桥所在的位置对应的壳体散热齿密度更高，齿槽深度更大，能够在无额外风扇的自然对流场景下，将内部器件工作产生的热量快速导出到外部空气中，避免长时间满负载运行时出现过热保护。壳体侧面的接线端口区域做了内凹防护设计，接线端子嵌入壳体内部，既可以避免柜内布线时线缆剐蹭导致端子松动，也能防止金属碎屑、灰尘直接堆积在接线柱上引发短路风险，端口旁的标识刻印位置也完全还原实物，方便现场接线时快速区分输入、输出端口的接线定义。

　　设计思路上，整个壳体采用拼接式钣金结构，上下壳体通过侧边的卡扣与底部的固定螺钉实现锁紧，建模时完整还原了钣金折弯的止裂槽、卡扣的弹性变形余量、螺钉柱的加强筋结构，这些细节都是实际钣金加工时必须考虑的工艺特征，如果忽略这些结构，开模或者钣金下料时就会出现折弯开裂、装配间隙过大的问题。壳体上的所有安装孔位都做了沉头设计，固定螺钉安装后不会突出壳体表面，既避免了安装时螺钉刮伤柜内其他线缆，也能让电源壳体与安装面完全贴合，保证散热接触面积充足。侧面的接地标识、参数刻印区域做了浅凹槽设计，丝印标识不会因为长期摩擦出现脱落，符合工业电气设备的标识耐久性要求。

　　外形尺寸与安装边界方面，建模时严格按照实物的安装尺寸还原，整体长宽高比例适配标准电控柜的安装层间距，底部的安装孔位间距匹配通用DIN导轨安装的卡扣尺寸，也支持直接通过M4螺钉固定在安装板上，安装时预留的接线空间也做了对应考量，电源侧面与柜内其他器件的最小安全间隙、接线端的线缆弯曲半径都在模型结构上有所体现，设计人员在做电控柜布局时，可以直接调用该模型进行装配干涉检查，不需要反复测量实物尺寸调整布局。壳体边缘所有的折弯处都做了圆角处理，没有尖锐的钣金毛边结构，既可以避免装配时划伤操作人员，也能防止尖边破坏线缆的绝缘层，这些细节都是工业电气设备结构设计中必须兼顾的安全设计要点。

　　从结构细节来看，壳体上的通风槽开孔方向顺着空气对流方向设计，冷空气可以从壳体侧面的低位通风槽进入，带走内部器件热量后从顶面的散热齿间隙流出，形成顺畅的自然散热风道，开孔的宽度也做了限制，既保证通风量充足，也能防止较大的金属异物掉入壳体内部引发电路故障。电源输出端的电压调节电位器位置做了内凹设计，调试人员可以通过小螺丝刀在不拆开壳体的情况下调整输出电压，同时电位器不会因为意外触碰出现参数偏移，兼顾了调试便利性与运行可靠性。
