带人体工学握持曲面的便携储液瓶结构设计

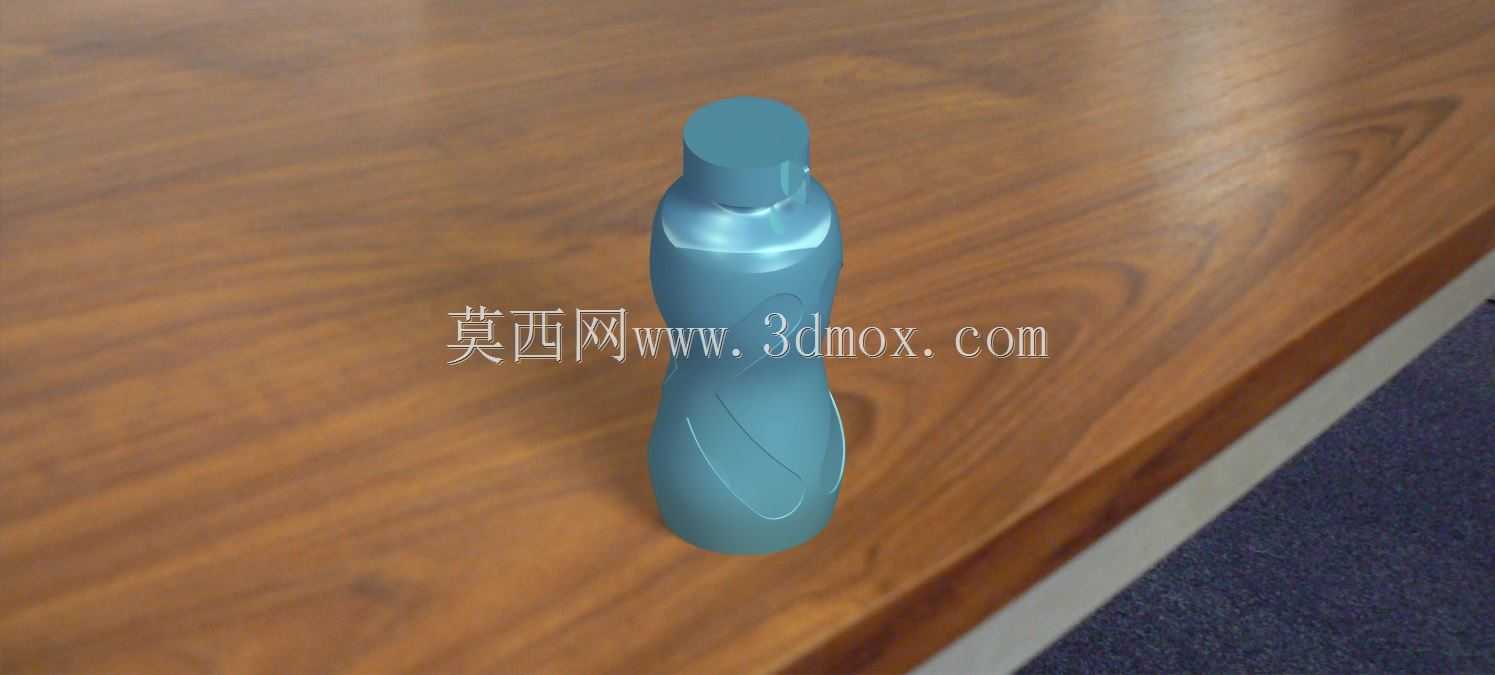

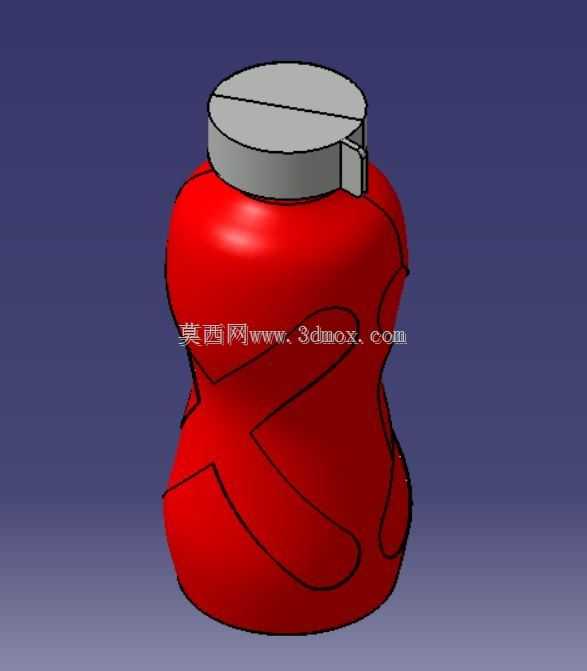

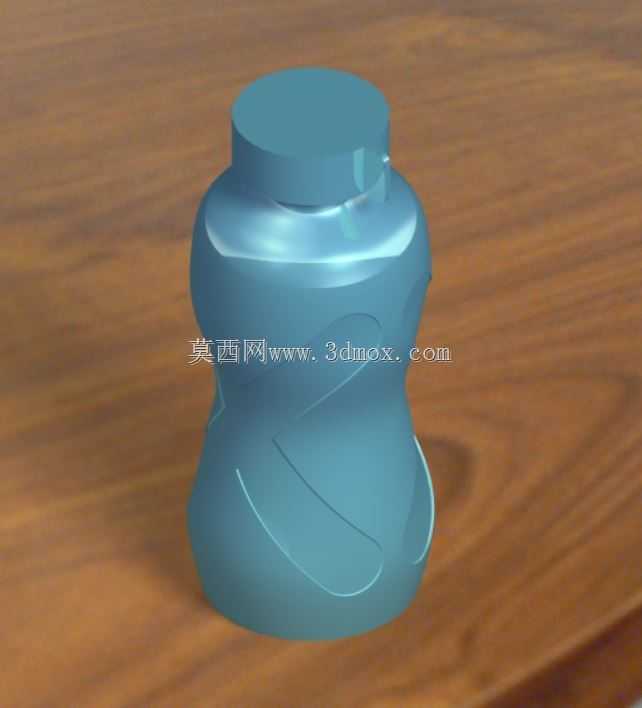

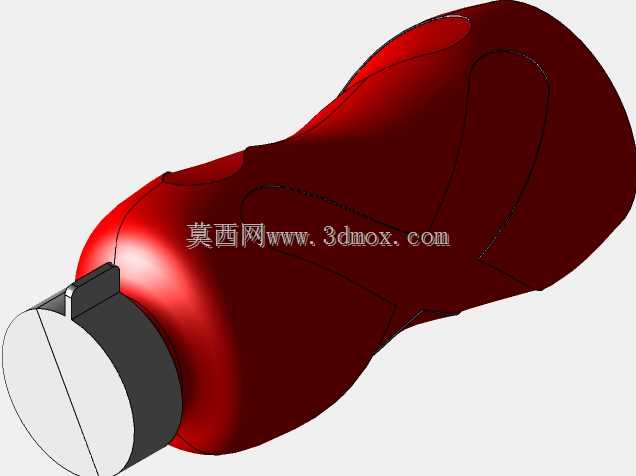

　　日常消费场景里的便携储液瓶，看似是简单的中空壳体结构，实际设计过程中需要平衡握持手感、内容物容纳效率、结构强度、成型工艺性多重需求，很多初入行的结构设计师做这类产品时，往往只关注外观造型的流畅度，忽略实际使用中的受力与握持体验，最终打样出来的成品要么握持打滑，要么灌装后重心偏移容易脱手，要么壁厚不均导致吹塑成型时出现局部缩痕、强度不足的问题。这个瓶体的结构设计，从实际使用的握持动作出发，在瓶身中段做了内收的曲面造型，同时在正反两面设计了交叉的内凹曲面，一方面是让使用者握持时手指能自然贴合曲面凹陷，即使手掌出汗或者瓶身沾有液体，也能通过曲面的贴合增大摩擦力，避免握持滑脱；另一方面，这种交叉的内凹筋位结构，

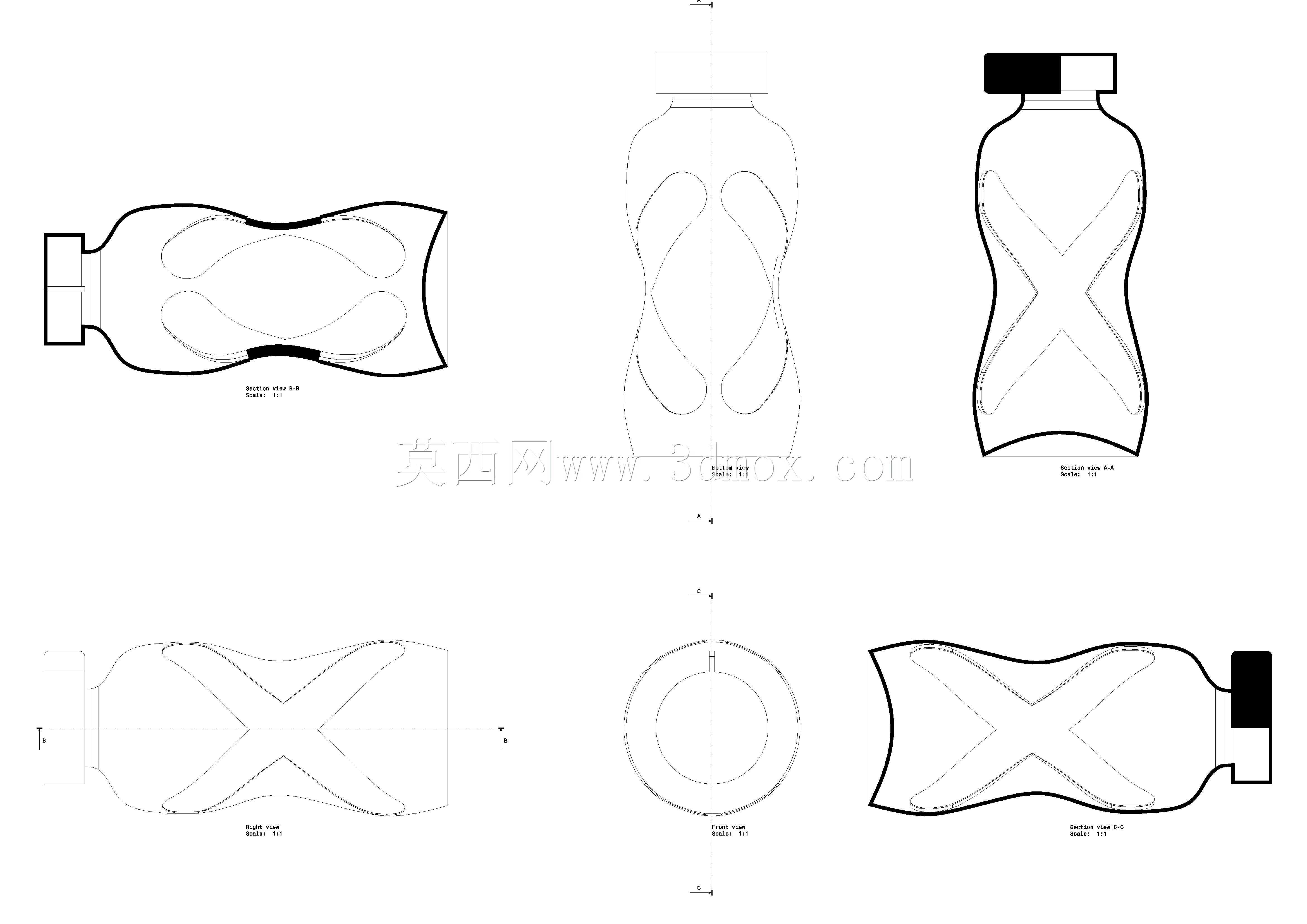

　　能在不额外增加瓶身壁厚的前提下，大幅提升薄壁瓶体的径向抗挤压能力，毕竟这类薄壁塑料瓶在运输、堆叠过程中，很容易因为侧向压力出现凹陷变形，传统的环形加强筋会影响瓶身外观的整体性，而这种和握持曲面融合的内凹结构，能同时实现握持防滑与结构加强的作用，不需要额外增设独立的加强结构。从结构建模的逻辑来看，这类瓶体设计不能直接用实体抽壳的方式完成，需要先构建瓶身的外表面，通过多组曲面的放样、剪裁、缝合，先做出符合握持曲率的连续外曲面，再通过等距曲面生成内表面，最后对瓶口、瓶底的衔接位置做圆角过渡，保证整个壳体的壁厚均匀一致，避免出现局部壁厚过薄导致的成型缺陷，或者壁厚过厚导致的材料浪费、冷却不均问题。瓶口位置采用标准的螺纹衔接结构，

　　和通用瓶盖的尺寸匹配，不需要单独开模定制瓶盖，能大幅降低后续量产的配套成本，瓶口的过渡段做了平缓的锥面过渡，既可以保证灌装时液体不会顺着瓶身外壁流淌，也能提升瓶口和瓶盖配合的密封可靠性。瓶底位置做了轻微的内凹设计，避免瓶底平面因为成型收缩出现凸起，导致放置时不稳的问题，同时内凹的瓶底结构也能提升底部的抗冲击能力，当瓶子从一定高度跌落时，内凹的弧面能分散冲击能量，避免瓶底开裂。从尺寸边界来看，整个瓶体的径向最大尺寸控制在常规成年人手掌能完全环握的范围内，中段内收位置的尺寸刚好贴合四指弯曲后的握持弧度，瓶身的高度适配常规背包侧袋、车载杯架的安装尺寸，不会出现放不进常规收纳位的问题。很多同类产品在做曲面造型时，容易出现曲面曲率突变的问题，

　　不仅握持时会有硌手的触感，吹塑成型时也容易因为曲面曲率变化过大出现壁厚不均的问题，这个设计的所有曲面都做了G2连续处理，整个瓶身的曲面过渡顺滑，没有尖锐的棱角或者突变的折角，握持时整个手掌的受力均匀，长时间握持也不会出现局部压痕。另外，瓶身的交叉曲面造型也预留了标签粘贴的平整区域，正反两面的曲面在标签粘贴位置做了局部的平面化处理，保证不干胶标签粘贴后不会因为曲面弧度过大出现翘边、脱落的问题，不需要额外在瓶身上做独立的标签位凹槽，保持整体造型的完整性。在结构强度校核层面，这种内凹的交叉曲面相当于在瓶身内部形成了隐形的加强筋结构，当瓶身承受轴向堆叠压力时，交叉的曲面能将压力均匀分散到整个瓶壁，相比纯圆柱形的瓶身，抗轴向变形能力提升近四成，同时不会因为增设加强筋导致瓶身内壁出现凸起，影响内容物的倾倒顺畅度，不管是灌装饮用水、日化洗护用品还是其他液态内容物，倾倒时内壁都不会有液体残留，能保证内容物的完全排出。
