CA6140车床多孔安装长条形板件结构

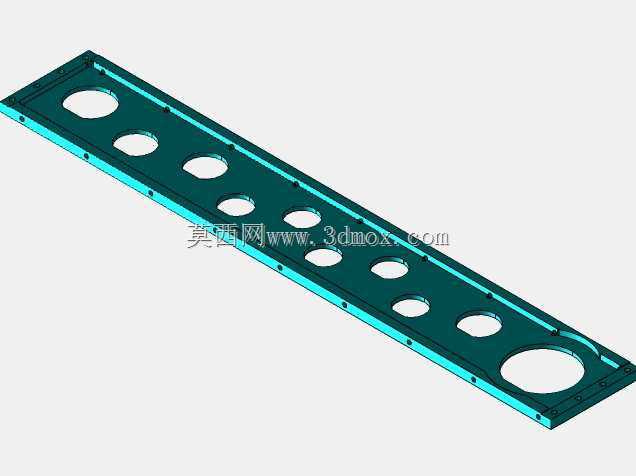

　　在普通卧式车床的床身内部布局中，这类长条形多孔板件承担着多组传动部件的定位承托与防护分隔作用，是CA6140系列车床主轴箱下方到进给箱之间走线、走管以及轴系部件辅助支撑的关键结构件。从实际装配场景来看，该板件沿床身内侧的安装基准面纵向排布，板体上的大小不等圆孔分别对应不同直径的传动轴过孔、润滑油管穿装位以及观察检修口，两端的大直径圆孔主要避让主轴末端传动机构与进给系统输出端的回转部件，避免板件与运动构件发生干涉。设计阶段首先要匹配床身内侧的安装基准，板体的侧边做了等距分布的沉头安装孔，所有孔位的位置度公差严格控制在0.02mm以内，保证装配后板件平面与床身导轨面的平行度满足要求，不会因为板件翘曲影响内部传动部件的运转间隙。

　　板体整体采用长条形等截面设计，厚度根据承载需求做了统一规划，边缘做了倒角处理去除加工毛刺，既避免装配时划伤操作人员，也能减少应力集中带来的板件变形风险。中间排布的多组等径圆孔，是为了给多组滑移齿轮的操纵机构提供让位空间，同时这些开孔也能减轻板件自身重量，降低床身整体的负载，开孔的边缘都做了翻边强化处理，保证板件在长期受机床振动影响下不会出现孔位开裂的问题。从安装边界来看，板件的长度完全匹配CA6140车床床身对应区段的内侧安装距离，宽度方向不超出床身内侧的加强筋边界，装配后板件表面与床身内壁保留1.5mm的均匀间隙，既方便安装时的位置调整，也能避免机床运行过程中热胀冷缩导致板件与床身发生挤压变形。板件表面做了发黑防锈处理，

　　适配车床内部多切削液、多润滑油的工作环境，长期使用不会出现锈蚀剥落的问题。在实际功能层面，这块板件除了承托和让位的作用，还能分隔床身内部的传动腔与走线腔，避免传动齿轮运转带起的润滑油飞溅到电气线路上，同时也能阻挡加工过程中渗入床身内部的切屑卡入传动机构，降低设备故障概率。建模过程中需要重点关注各个孔位的相对位置关系，尤其是两端大孔与侧边安装孔的同轴度、位置度要求，所有安装孔的沉头深度要统一，保证固定螺栓装配后端面不高出板件平面，避免与后续装配的其他部件发生干涉。板件的折弯边角度严格控制在90度，折弯半径符合板材加工的工艺要求，避免折弯处出现裂纹，同时折弯边的平面度也要满足安装基准的要求，保证板件装配后能够完全贴合床身的安装面，

　　不会出现局部悬空导致的紧固后变形。对于这类机床内部的结构板件，设计时不需要做过多的冗余结构，所有的结构特征都要服务于实际装配与功能需求，开孔的大小既要满足部件让位的需求，也要保证板件自身的结构强度，通过合理的孔位排布，在减重的同时维持板件的整体刚性，避免机床长期运行的振动导致板件产生共振，影响加工精度。
