CA6140车床锥形销槽结构建模设计

　　在普通车床的进给传动与刀架定位体系中，锥形销槽是承担周向限位、扭矩传递以及部件精准对位的核心配合结构，这类结构常见于CA6140系列卧式车床的溜板箱、刀架转盘以及主轴箱的定位连接环节，其加工精度与结构合理性直接决定了车床进给动作的重复定位精度，以及切削过程中连接部位的抗载荷能力。从实际加工场景来看，锥形销槽需要配合锥度销完成部件锁紧，相比普通平键槽结构，锥形配合具备自锁特性，在车床频繁换向、承受交变切削载荷的工况下，不会出现连接松脱、定位偏移的问题，尤其适合刀架转位后的重复定位、溜板与丝杠螺母副的连接固定这类需要频繁拆装或者长期承受振动载荷的部位。

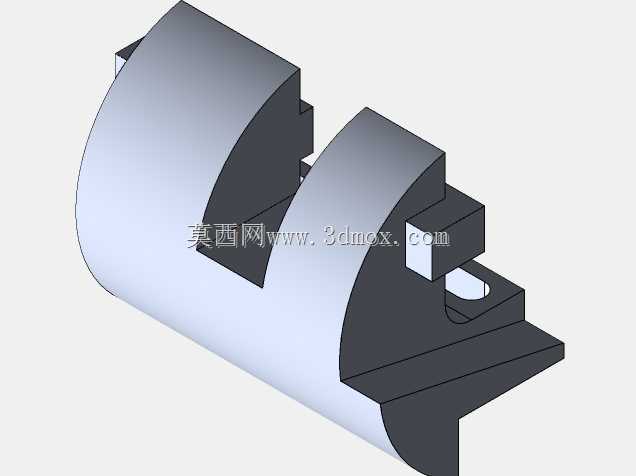

　　设计这类锥形销槽结构时，首先要匹配对应锥形销的锥度参数，通常车床用定位锥销采用1:50的标准锥度，这一锥度既可以保证足够的自锁摩擦力，又能在拆卸时通过简单的敲击即可完成销件脱出，不会出现长期使用后销件锈死在槽内的问题。建模过程中需要先确定销槽所在基体的圆弧轮廓，本次设计的销槽基体为半圆弧柱状结构，对应CA6140车床溜板箱上的连接轴套部位，基体的外圆弧面与安装座的内孔面采用间隙配合，配合公差控制在H7/h6区间，保证轴套可以在安装孔内顺利转动调整角度，当角度调整到位后，打入锥形销，销体的锥面与销槽的锥形斜面紧密贴合，将轴套与安装座锁止为一体，传递进给过程中的扭矩载荷。

　　从结构细节来看，销槽的开口方向垂直于基体的轴向中心线，槽体的深度需要根据锥形销的大端直径确定，通常槽深要大于销件大端半径1.5-2mm，保证销件打入后有足够的接触面积承载剪切力，避免切削载荷过大时销件被剪断。槽体的端部设计有退刀结构，对应实际铣削加工时的铣刀让刀空间，避免加工过程中出现过切或者刀具崩损的问题。在基体的侧面还设计有阶梯式的定位凸台，凸台的端面与安装座的定位面贴合，承担轴向的限位作用，凸台上的缺口与销槽位置呈90度垂直布置，用于安装轴向定位的挡圈，防止轴套在工作过程中出现轴向窜动。基体的下部延伸出楔形的安装基面，该基面与溜板箱的安装导轨面贴合，基面的平面度要求控制在0.02mm以内，保证轴套安装后与丝杠的同轴度误差在允许范围内，避免丝杠转动过程中出现别劲、磨损加剧的问题。

　　建模时需要重点关注锥形槽与基体圆弧面的相交处理，很多新手建模时容易忽略锥面与圆弧面的相贯线处理，直接拉伸切除生成直角棱边，这在实际加工中是无法实现的，而且直角棱边会造成应力集中，在交变载荷作用下容易从棱边位置萌生裂纹，最终导致部件断裂。正确的建模方式是在锥槽与圆弧面的相交位置添加0.5-1mm的铸造圆角或者加工倒角，既可以消除应力集中点，也能在装配时引导锥销顺利进入槽内，避免销件棱边刮伤槽体表面影响配合精度。另外，销槽的锥形斜面粗糙度要求达到Ra1.6，建模时不需要体现粗糙度纹理，但需要在结构上保证斜面的平直度，不能出现扭曲或者弧度，否则锥销打入后只有局部接触，承载能力会大幅下降，长期使用后接触位置会出现压溃变形，导致定位精度丧失。

　　从安装边界来看，该结构的整体外轮廓尺寸需要匹配CA6140车床溜板箱的安装空间，半圆弧基体的外圆直径对应安装座的内孔尺寸，下部楔形基面的长度要保证与导轨面有足够的接触面积，避免单位面积压力过大造成导轨面压伤。销槽的位置距离基体端面的尺寸需要严格对应安装座上的销孔位置，位置度公差控制在0.03mm以内，否则会出现销件无法装入或者装配后存在内应力的问题。在实际维修替换场景中，这类锥形销槽结构如果出现磨损，通常需要重新铣削销槽或者更换整个轴套部件，建模时还原的结构细节可以直接用于生成加工图纸，指导车间完成配件的加工制作，不需要再对结构进行二次测绘调整，大幅缩短设备维修的停机时间。

　　不同于普通的练习类建模，这类机床实际部件的建模需要完全贴合实际加工与装配的需求，每一个倒角、每一处凸台的尺寸都有对应的工程意义，不能为了建模方便随意简化结构，比如基体侧面的小通孔，是用于安装润滑油嘴的，通过该孔可以定期向配合面注入润滑油，减少轴套转动调整时的磨损，延长部件的使用寿命，很多建模者容易忽略这类细小结构，但在实际设备运行中，这些细节往往决定了部件的使用寿命和维护便捷性。
