起重机吊钩组装配结构三维设计

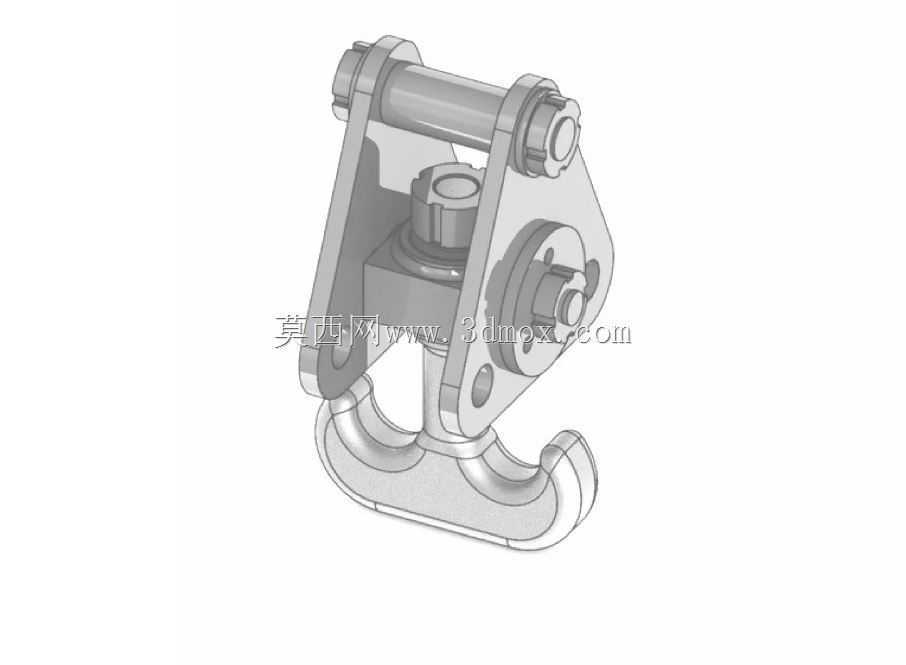

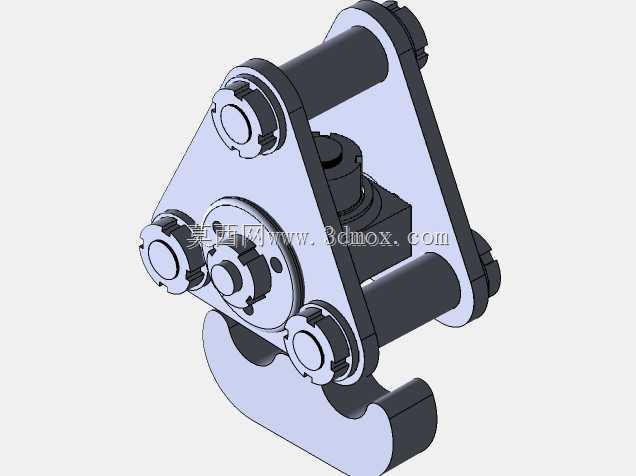

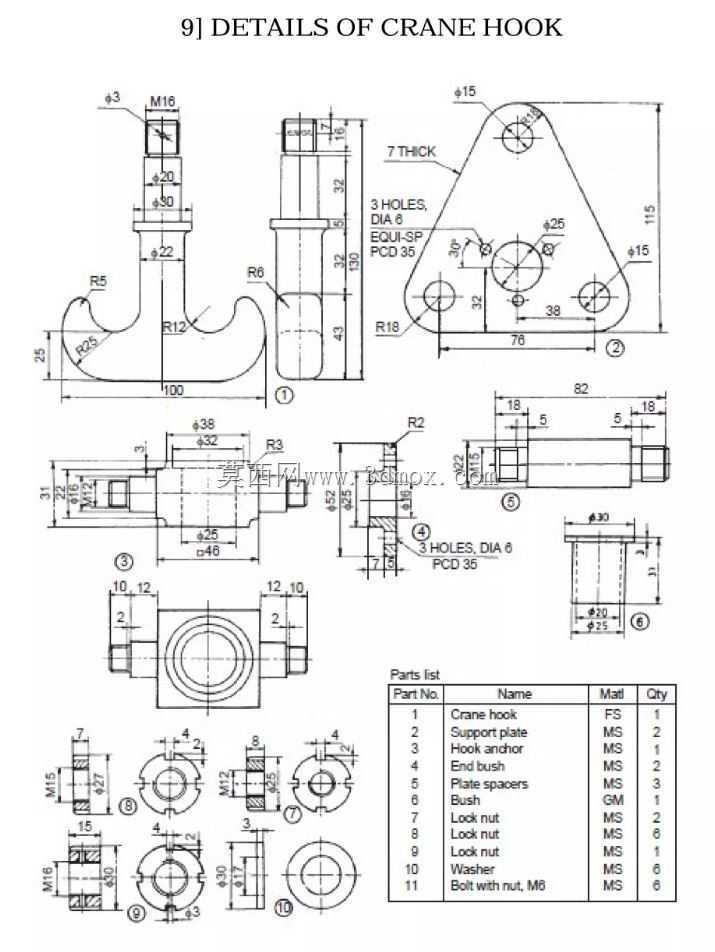

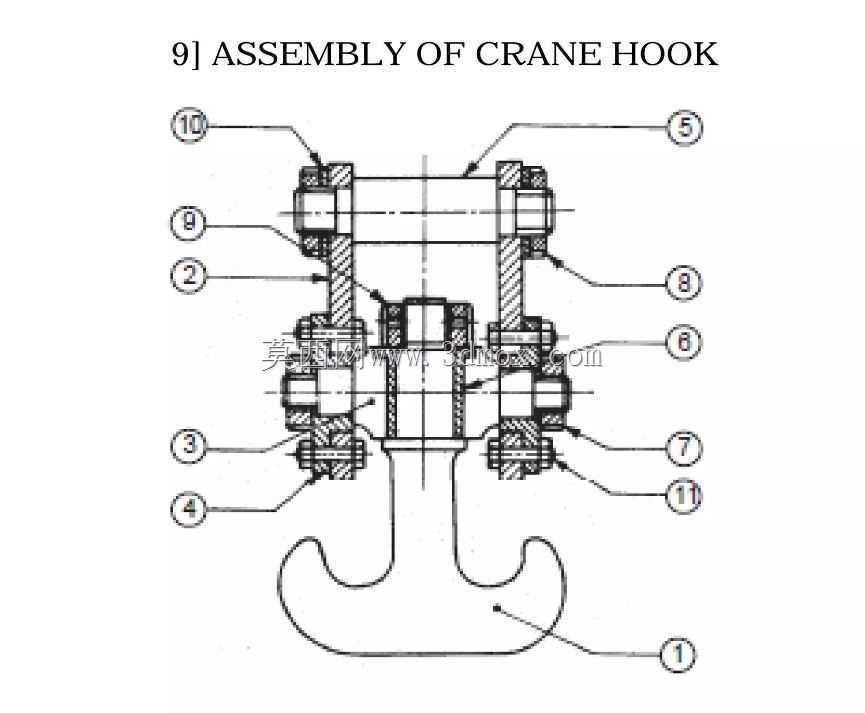

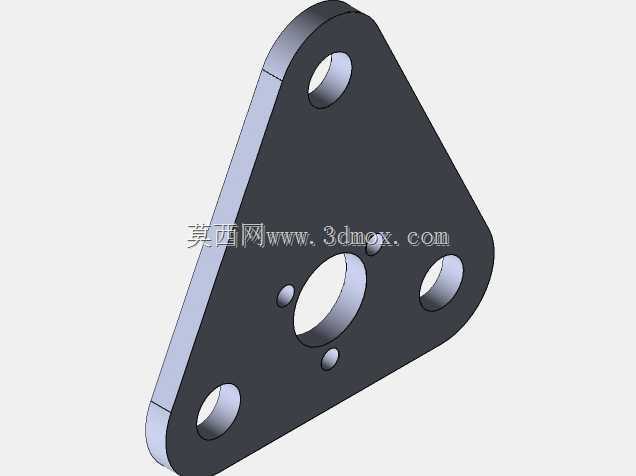

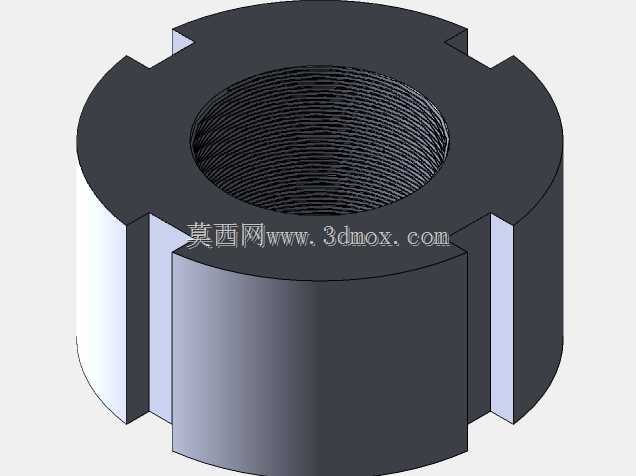

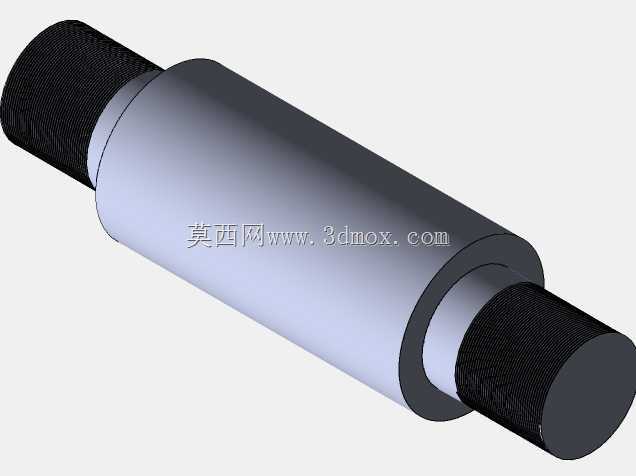

　　在起重作业场景里，吊钩组是直接承载吊重载荷的核心执行部件，从车间内的重型工件转运、港口码头的集装箱装卸，到建筑工地的建材吊装、冶金厂区的熔融金属吊运，所有需要垂直起升、水平移位的重物吊装环节，都离不开吊钩组的可靠工作。这套吊钩组件采用三角板式铰接结构，区别于传统单钩直挂的简易形式，三块对称布置的连接侧板通过三根横向销轴完成铰接装配，每根销轴端部都设置了轴端挡圈与锁紧螺栓，避免作业过程中销轴窜动脱出，同时给滑轮、吊钩螺母的安装预留了充足的装配空间。从功能逻辑上看，该结构的设计核心是平衡多向载荷，起重作业时钢丝绳绕过吊钩组上方的滑轮，载荷通过滑轮轴传递到两侧连接侧板，再汇聚到下方的吊钩横梁，最终由吊钩本体传递到被吊重物，

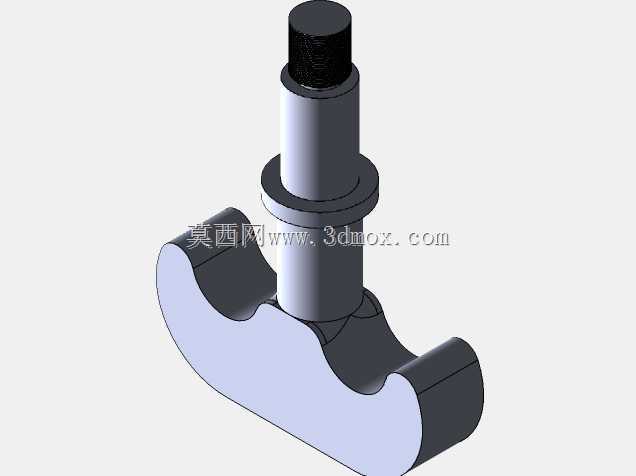

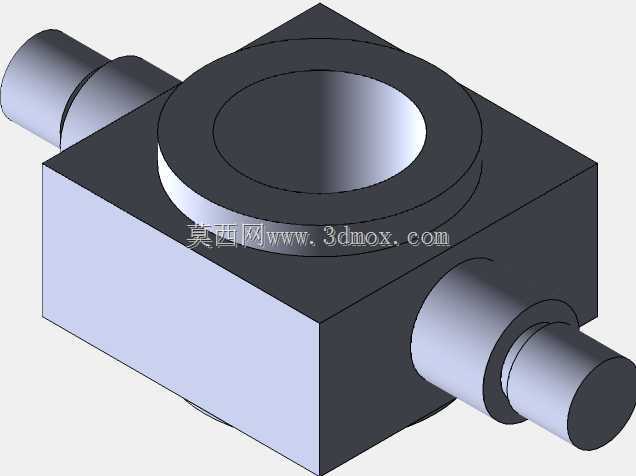

　　三角式的侧板布局能让载荷在三根销轴间均匀分配，避免单根轴承受过大的集中应力，相比直板平行布置的吊钩组，这种结构在承受偏斜起吊的侧向载荷时，抗变形能力提升明显，能适配作业现场难免出现的斜拉歪吊工况，降低结构失效风险。设计过程中首先要明确额定起重量对应的载荷边界，所有销轴的直径、侧板的厚度都要根据材料的屈服强度、疲劳强度做校核，销轴与侧板的铰接孔采用间隙配合，既能保证铰接转动的灵活性，又不会因为配合间隙过大导致作业过程中产生冲击晃动；吊钩本体与横梁的连接采用推力轴承结构，让吊钩在承载状态下可以灵活水平回转，方便被吊重物调整对位，不用额外牵拉重物转动，降低作业人员的操作强度。安装边界方面，这套吊钩组的上部销轴直接匹配起重钢丝绳的滑轮槽距，

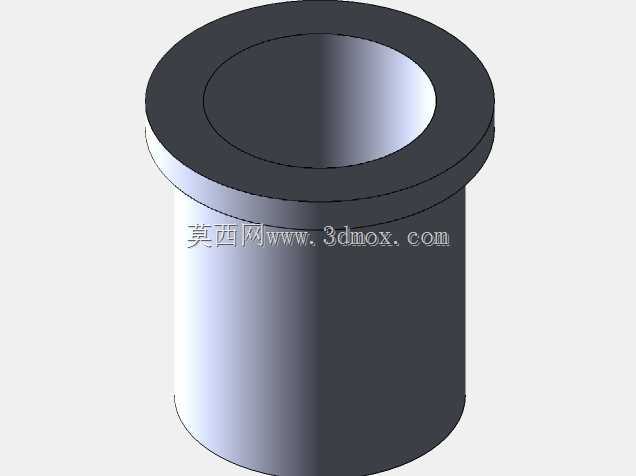

　　三根销轴的中心距严格对应钢丝绳的缠绕倍率，保证滑轮转动时不会与侧板发生摩擦干涉；下部吊钩的钩口尺寸符合通用吊具的挂接要求，能适配常用的卸扣、吊装带、钢丝绳索具的挂接需求，钩头位置设置了防脱卡板的安装位，避免作业过程中索具从钩口滑出引发安全事故。实际作业中，吊钩组需要频繁承受起升、制动的冲击载荷，所以铰接位置的润滑通道在结构设计时就做了预留，每根销轴的端部都设计了注油孔，润滑油可以通过销轴内部的油道到达铰接摩擦面，减少销轴与孔壁的磨损，延长部件的使用寿命。侧板的外形做了圆角过渡处理，没有尖锐的棱角，一方面是避免应力集中在边角位置导致侧板开裂，另一方面也能防止作业过程中棱角刮擦损伤吊装索具或者磕碰作业人员。从结构装配的逻辑来看，

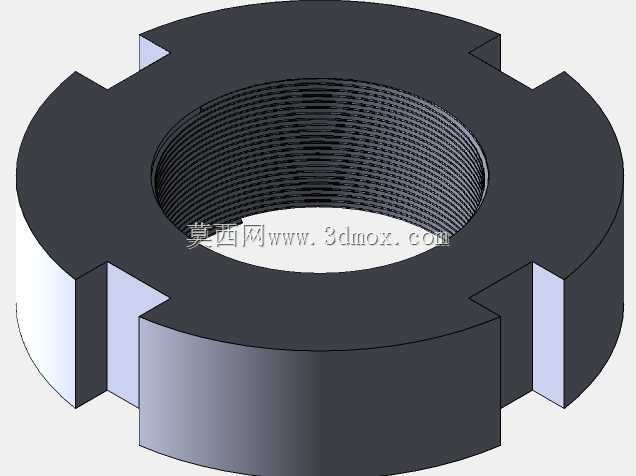

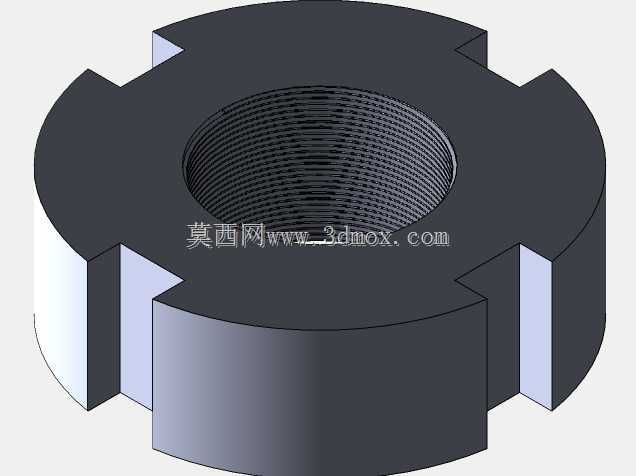

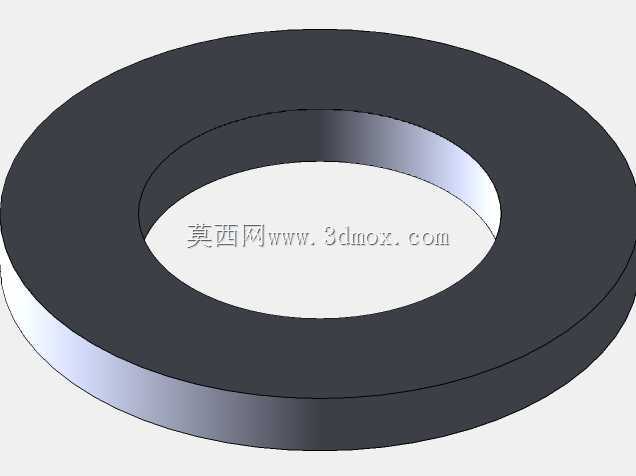

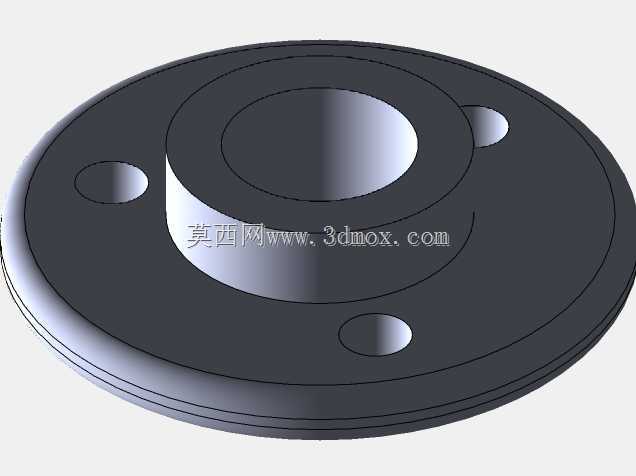

　　所有连接紧固件都采用防松设计，轴端的锁紧螺栓加装了弹簧垫圈，滑轮位置设置了防尘密封端盖，避免作业现场的粉尘、碎屑进入滑轮轴承内部，导致滑轮卡滞、磨损加剧。这套结构的尺寸设计充分考虑了与不同吨位起重机起升机构的适配性，整体轮廓紧凑，不会因为结构尺寸过大导致起升高度的有效行程被过多占用，在保证结构强度满足载荷要求的前提下，尽可能控制了吊钩组的自身重量，降低起升机构的无效载荷消耗。不同于铸造一体式的吊钩结构，这种装配式的吊钩组在部件出现磨损、损伤时，可以单独更换销轴、侧板、吊钩本体等单个零件，不用整体报废整套吊具，能大幅降低后期的维护成本，也方便日常巡检时快速排查部件的损伤情况，及时更换存在裂纹、过度磨损的零件，保障起重作业的安全。在建模过程中，所有铰接位置的配合间隙都按照实际装配公差做了预留，运动仿真时可以模拟吊钩在不同偏角下的转动状态，验证结构在极限偏载工况下是否存在干涉，确保实际加工装配后，各部件的动作灵活无卡滞，载荷传递路径顺畅，不会出现局部应力超出材料许用值的情况。
