分体式离心鼓风机结构设计方案

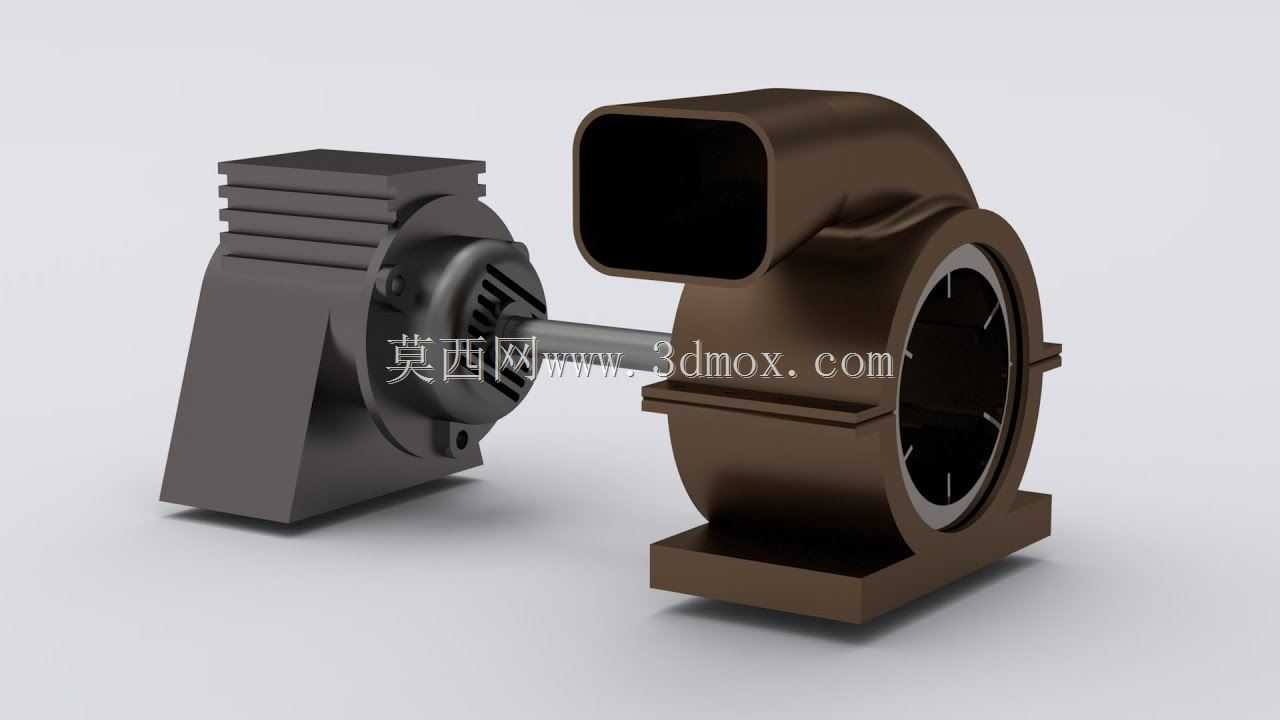

　　这款分体式离心鼓风机的结构设计，核心围绕工业场景中分散式动力布局的通风需求展开，区别于传统电机与蜗壳直连的一体式风机，其将动力单元与风腔单元通过长传动轴做分体式衔接，可适配安装空间存在隔断、动力端需远离高温/高湿/高粉尘风路的特殊工况，常见于工业炉窑送风、设备散热排风、物料气力输送前置增压、车间局部工位通风等场景，能避免动力端长期接触腐蚀性气流、高温烟气导致的绝缘老化、轴承润滑失效问题，大幅提升复杂工况下的设备连续运行时长。

　　从功能特性来看，该风机采用前倾式叶轮结构设计，蜗壳流道做了渐扩式平滑过渡处理，可在较低转速下实现较高的风压输出，适配中低压段的通风需求；分体式的传动结构预留了联轴器加装位置，可根据实际传动扭矩需求选配刚性或弹性联轴器，抵消动力端与风腔端的安装同轴度误差，避免运行过程中出现轴系振动、轴承偏磨问题。动力端的电机壳体做了环形散热筋布局，沿电机轴向均匀分布，可在无额外散热风扇的情况下，依靠自身转子转动带动的气流实现壳体散热，适配连续不间断运行的工况需求。

　　设计过程中，首先确定的是风腔端的安装边界：蜗壳底部采用一体化铸造的方形安装底座，底座上预留四个对称分布的螺栓安装孔，孔位间距按照通用工业风机安装标准做适配，可直接固定在槽钢支架或混凝土基础上，安装面的平面度公差控制在0.1mm以内，避免安装后蜗壳变形导致叶轮擦碰壳体内壁。进风口采用轴向直入式结构，端口做了外翻边设计，可直接对接圆形通风管道，无需额外加装变径接头；出风口为方形切向结构，沿蜗壳切线方向布置，可根据实际管路走向调整蜗壳的周向安装角度，适配不同方向的管路排布需求，出风口同样预留法兰安装孔位，孔距符合通用通风管道连接标准。

　　尺寸设计上，传动轴的长度根据动力端与风腔端的安全间隔距离做匹配，轴径按照传递额定扭矩的1.5倍安全系数做校核，轴上预留轴承安装位、密封件安装槽，风腔端的轴孔位置采用双重密封结构，避免风腔内的带尘气流沿轴缝隙泄漏，同时防止外部粉尘进入轴承位破坏润滑。叶轮与蜗壳内壁的间隙控制在叶轮直径的千分之五范围内，既避免间隙过大导致的风压泄漏、效率下降，也防止间隙过小出现运行擦碰，叶轮做了整体动平衡校正，平衡精度等级达到G6.3级，可在额定转速下平稳运行，振动值控制在行业允许范围内。

　　动力端的电机安装底座同样采用方形结构，与风腔端底座处于同一安装平面，两个底座的安装孔位做同轴度对齐设计，现场安装时可通过调整垫片调整两个单元的轴系同轴度，降低安装调试难度。电机端的端盖预留轴承维护注油孔，可在不拆解电机整体结构的情况下完成轴承润滑脂补充，减少后期维护工作量。蜗壳采用上下分体式合模结构，合模面做密封槽设计，加装密封垫后可保证风腔的气密性，避免风压泄漏，同时拆解合模螺栓即可完成内部叶轮的清理、维护，无需拆卸整体管路连接，大幅降低后期运维的拆解难度。

　　在实际选型适配中，该结构可根据需求调整叶轮直径、蜗壳流道宽度，匹配不同的风量风压参数，传动轴长度也可根据现场安装的隔断厚度做定制化调整，适配不同场景的安装空间需求；风腔壳体可根据输送介质的腐蚀性，选用不同的壳体材质，普通通风场景采用铸铁材质即可满足强度需求，输送腐蚀性气体时可更换为不锈钢材质或做内壁防腐涂层处理，适配多场景的通风增压需求。
