CA6140车床钣金折弯安装支座

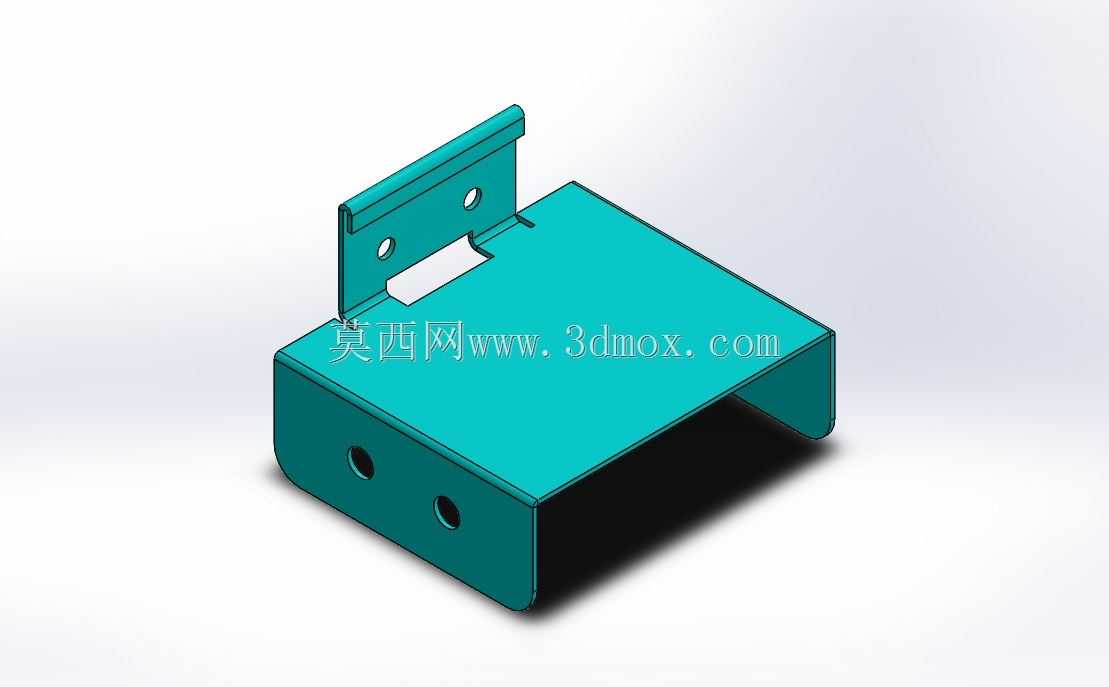

　　该钣金折弯件为CA6140普通车床配套的安装承载支座，整体采用薄钢板经下料、冲孔、多道折弯工序一体成型，主体为U型槽式底座结构，底座上方垂直延伸出带安装孔的立板，立板与底座衔接处开设让位缺口，底座两侧立面均加工有同轴穿线或固定通孔，所有孔位均在折弯前完成冲压加工，规避折弯后二次钻孔的定位误差。在车床实际装配场景中，该支座可固定安装于车床溜板箱侧方、主轴箱外围防护区域或者冷却管路排布工位，U型底座的敞口结构可直接扣合在车床床身的矩形安装凸台上，两侧立面的通孔可穿入锁紧螺栓完成径向固定，也可作为走线孔容纳行程开关线缆、润滑管路，上方立板的两个安装孔用于固定小型行程限位开关、接线端子排或者辅助照明支架，

　　立板根部的让位缺口可避开床身表面凸出的油管接头、紧固螺钉头，保证支座安装后贴合面无干涉，不需要额外修磨床身安装面。设计阶段优先遵循钣金加工工艺约束，所有折弯内角均匹配标准折弯机下模V槽尺寸，折弯半径取板材厚度的1倍，避免折弯处出现裂纹、过度拉伸减薄，零件无复杂拉伸曲面、无焊接拼缝，单块板材即可完成全部成型工序，加工时仅需一套冲孔落料模加两道折弯工序即可批量产出，不需要额外焊接、打磨工序，生产效率高且成品一致性好。外形边界方面，底座U型槽的内宽匹配CA6140车床床身对应安装位的凸台宽度，槽深预留足够的锁紧操作空间，立板高度根据所承载元件的安装高度设定，保证安装后的限位开关触发行程刚好匹配溜板移动的极限位置，

　　所有孔位的边距均满足钣金孔边距最小工艺要求，孔边缘到折弯线的距离大于板材厚度加折弯半径，防止冲孔后折弯出现孔位变形。该类钣金支座在普通车床改造、老旧设备维保场景中应用十分广泛，相比铸铁铸造支座，钣金件重量更轻、加工周期短，针对小批量改造需求不需要开铸造模具，修改孔位或者调整外形尺寸时仅需调整钣金下料程序即可快速迭代，安装时不需要大型吊装工具，单人即可完成对位锁紧，后期维护拆解也十分便捷，结构上的多折边设计同时提升了整体刚性，薄钢板折弯后形成的多道加强筋结构可承受常规的元件承重与车床运行振动，不会出现长期使用后变形松动的问题。
