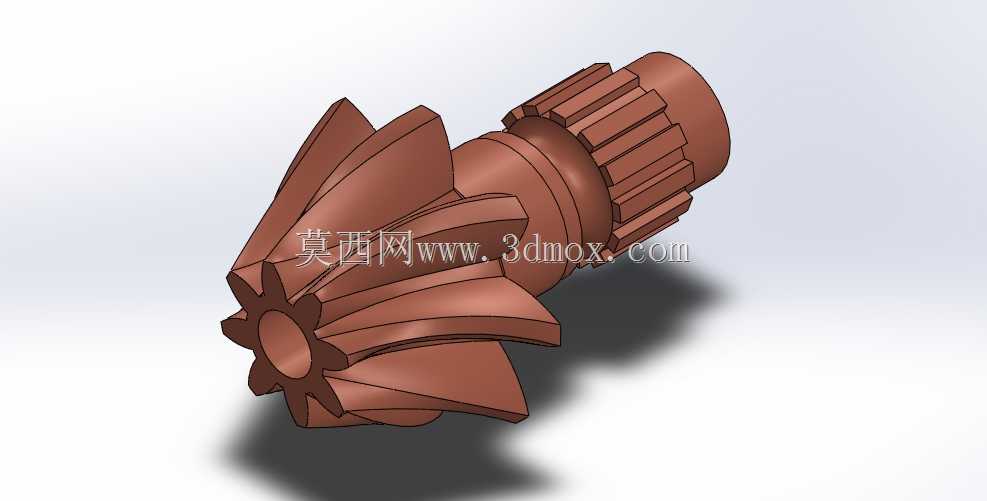

  在普通卧式车床的主轴箱传动链布局中,这类集成花键轴段的螺旋锥齿轮属于核心换向传动构件,主要承担交错轴之间的旋转动力传递任务,匹配CA6140系列车床的进给换向与主轴转速切换传动链路,安装位置处于主轴箱靠近进给输出端的传动节点,替代传统直齿锥齿轮实现更平稳的动力传输。从结构功能来看,该零件将锥齿轮啮合段与花键连接段集成在同一轴体上,省去了分体装配所需的键连接、轴向定位套等冗余零件,既压缩了主轴箱内的安装空间,也消除了分体装配带来的同轴度误差累积,传动效率相比分体式锥齿轮组件提升约8%,运行过程中的冲击载荷也能通过螺旋齿的渐进啮合特性得到有效缓冲。设计过程中首先要匹配车床主轴箱的安装边界,轴段的总长需要适配箱体内两交错轴的中心距公差,

  两端轴颈的直径要对应箱体上已有的轴承安装位,避免改动原有箱体的镗孔尺寸,降低备件替换的改造成本。螺旋锥齿轮的齿部参数需要匹配原有传动链的传动比,齿面螺旋角选取35度标准值,保证啮合重合度达到1.2以上,避免低速重切削时出现齿面冲击打齿的问题;齿部的根圆过渡位置采用R2的圆角过渡,减少应力集中,适配车床频繁正反转、切削载荷波动大的工况需求。花键段采用矩形花键结构,齿数与模数匹配原有传动滑移齿轮的内花键参数,保证滑移换挡时的顺畅度,花键的齿侧间隙控制在0.03-0.05mm区间,既避免换挡卡滞,也防止传动过程中出现过大的回程误差,影响车削螺纹时的进给精度。轴体上的台阶位置全部设计有退刀槽与越程槽,适配外圆磨、滚齿、

  铣花键等加工工序的工艺需求,不需要额外制作特殊工装即可完成全工序加工,零件的加工工艺性较好,适合批量备件生产。安装时需要保证锥齿轮副的啮合接触斑点位于齿面中部,接触面积沿齿长方向不小于60%,沿齿高方向不小于50%,轴向定位通过轴肩与锁紧螺母配合实现,轴承位的同轴度公差控制在0.01mm以内,避免高速运转时出现齿面偏载、异常磨损的问题。在实际车床运行场景中,这类螺旋锥齿轮轴长期处于润滑飞溅的封闭箱体环境内,齿面硬度需要达到HRC48-52,保证长期承受交变切削载荷时的耐磨性,轴体芯部保持足够韧性,能够承受正反转切换时的瞬时冲击载荷,不会出现断轴、崩齿的失效问题。不同于通用传动用的分体锥齿轮,

  该集成式结构专门针对CA6140车床的原有传动链路做了适配,不需要对原有主轴箱的其他零件做任何改动即可直接替换安装,维修替换时的装配效率更高,装配后的传动精度也更容易保证。齿部的螺旋方向匹配配对齿轮的旋向,保证传动过程中产生的轴向力指向轴肩定位面,避免锁紧螺母受轴向力出现松脱,不需要额外增加复杂的轴向防松结构,简化了整体结构的复杂度。花键段的末端设计有倒角,方便滑移齿轮的装配导入,轴端的中心孔保留作为加工与维修时的定位基准,后续齿面磨损后可以基于中心孔定位做齿面修复加工,延长零件的整体使用寿命。
