电容式电极处理C5模块结构设计

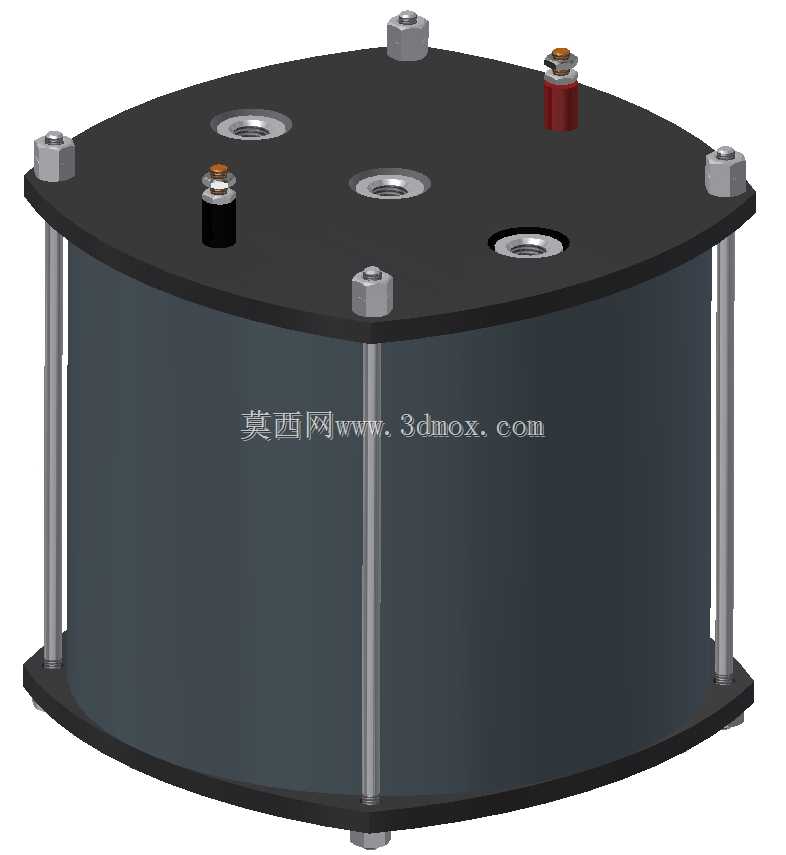

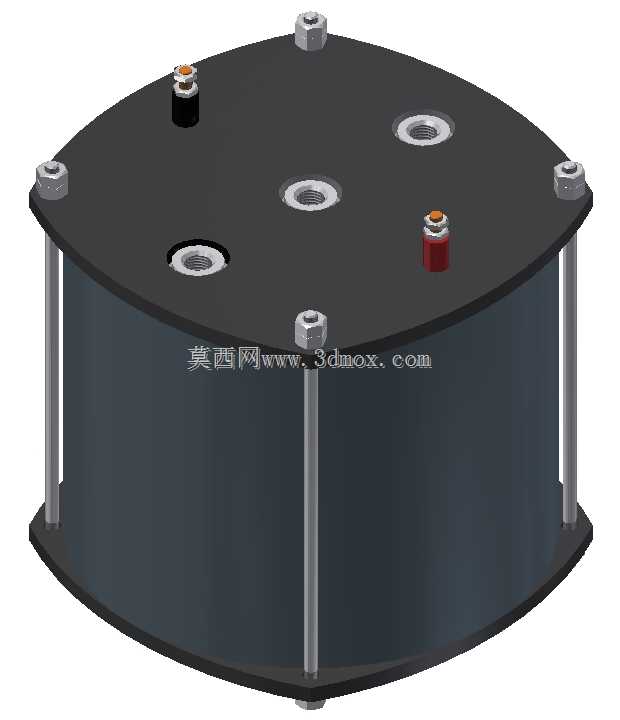

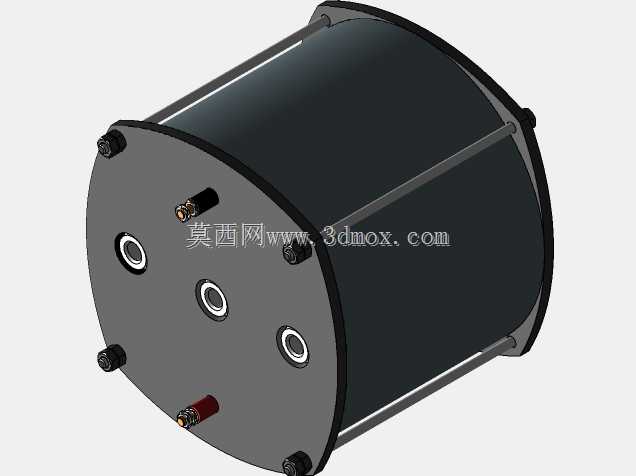

　　这套模组结构主要面向水处理领域的电吸附除盐工况设计，作为电容去离子系统的核心电极承载单元，实际运行时承担着电极固定、流道密封、电性连接的多重作用，在中小型商用净水设备、工业循环水旁流处理装置、实验室小型水处理试验台架中都能适配安装。从结构布局来看，整体采用立式圆柱构型，上下两端为圆形法兰端板，周向均匀布置六根金属拉杆配合锁紧螺母实现两端板的压紧固定，这种排布方式能让端板受力均匀，避免密封面因局部压紧力不足出现渗漏，同时拉杆沿周向分布的设计不会遮挡筒体侧面的流道接口预留位置，方便现场根据管路走向灵活调整进出水方向。上端板的接口布局经过多轮迭代优化，两个带绝缘护套的接线端子分别布置在端板对角位置，正负极端子间距满足高压绝缘爬电距离要求，

　　端子根部采用氟橡胶密封圈与端板密封，能承受0.6MPa的工作水压不出现渗漏；端板上其余四个带内螺纹的接口为流体通路接口，可根据实际工艺需求分别作为进水、出水、排气、排污接口使用，接口螺纹采用标准管螺纹规格，能直接与常规工业水嘴、快插接头适配，无需额外加工转换接头。筒体部分采用等径圆柱结构，内部预留足够的电极片堆叠空间，电极片可通过中心定位杆叠装在筒体内腔，上下端板内侧设置有电极导电接触弹片，当端板通过拉杆锁紧时，弹片会直接压紧在电极集流体上，无需额外的内部接线，既减少了内部接线的绝缘防护难度，也降低了装配时的接线工作量，能有效提升模组的装配效率。从安装边界来看，整体圆柱外径控制在常规水处理模组的通用安装尺寸范围内，

　　下端板预留有三个均匀分布的安装沉孔，可直接通过螺栓固定在设备安装支架上，安装孔位的中心距与同规格商用CDI模组完全兼容，方便用户在旧设备改造时直接替换原有模组，无需改动原有安装支架的孔位。设计过程中重点考虑了密封可靠性与装配便捷性的平衡，端板与筒体的接触面采用平面密封结构，密封槽开设在端板内侧，密封圈选用耐水腐蚀的三元乙丙材质，压缩量控制在25%左右，既能保证密封效果，又不会因为压缩量过大导致密封圈永久变形失效；拉杆的锁紧力矩设置了统一的参考值，装配时可通过定扭矩扳手按照对角顺序锁紧，避免端板出现偏斜导致密封面受力不均。在实际工况适配性上，整个模组的过流部件均采用耐腐材质，端板选用绝缘工程材质，既可以避免筒体外部出现带电风险，

　　也能耐受常规水处理药剂的腐蚀，延长模组的整体使用寿命；接线端子的外露部分设置有绝缘保护帽，设备运行时盖上保护帽可避免灰尘、水汽附着在端子上导致绝缘性能下降，同时也能防止现场操作人员误触带电端子引发安全问题。这套结构在设计时还预留了扩展空间，若需要处理更大水量，可直接通过上端板的接口将多个同规格模组串联或并联组装，无需重新设计外部管路连接结构，不同模组之间可通过标准管接头直接连通，能快速搭建不同处理规模的水处理系统，大幅降低系统集成时的设计与加工成本。
