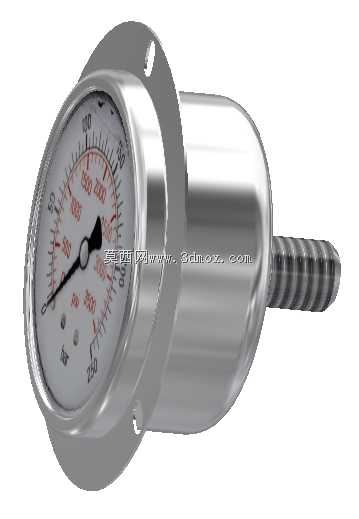

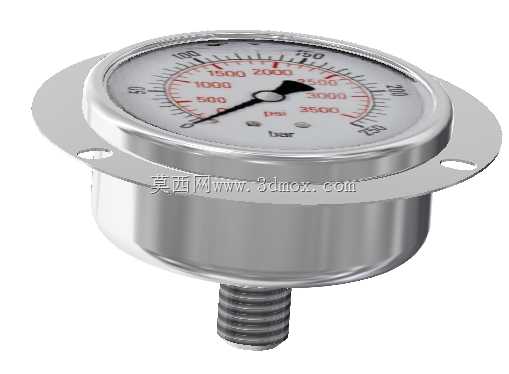

63mm前法兰安装0-250bar径向压力表

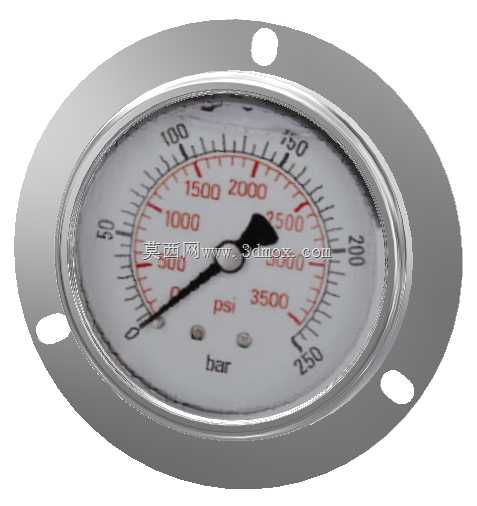

　　从实际使用的角度看，250bar的量程刚好覆盖中低压液压系统的常规工作压力区间，不管是齿轮泵出口的压力检测、减压阀组的出口压力校验，还是蓄能器的充压压力监测，这个量程都能适配，不会因为量程过大导致低压段读数精度不足，也不会因为量程过小在系统压力冲击时出现指针打弯、波登管过载损坏的问题。表盘直径选63mm也是工程里的常用尺寸，这个尺寸的表盘既不会像40mm小表盘那样读数费劲，也不会像100mm大表盘那样占用过多面板空间，嵌装在阀块或者设备操作面板上的时候，操作人员站在常规操作距离就能清晰读取出压力数值，双刻度的表盘设计同时标注bar和psi两种压力单位，对接进口设备、外贸出口项目的时候不用额外做单位换算，现场调试的时候能省不少事。在液压站阀组集成、小型气动控制回路、实验室压力测试台这类空间紧凑的压力检测场景里，轴向带前法兰的压力表一直是选型里的高频选项，这款63mm表盘的0-250bar量程压力表，就是针对这类安装空间受限、需要正面嵌装固定的工况做的结构设计。不同于普通径向压力表靠螺纹直接悬空固定在管路接头上的形式，这款表的前法兰结构可以直接卡在面板或者阀块的预制安装孔位上，三个固定孔位能把表体牢牢锁止在安装面上，不会因为设备运行的振动、管路的拉扯出现表体偏转、螺纹松动渗漏的问题，在移动液压设备、紧凑型动力单元这类振动工况下的可靠性比普通径向表高不少。

　　安装接口采用1/4"NPT锥管螺纹，这是液压气动领域的通用管螺纹规格，不用额外做转接头就能直接对接常规的阀块测压口、管路测压接头，锥管螺纹本身的密封特性配合生料带或者密封胶就能实现可靠密封，不会出现压力油渗漏的问题。从结构设计的逻辑来看，这款表的表壳采用金属拉伸成型，表面做了抛光镀铬处理，不仅外观质感更好，在车间多油污、多切削液飞溅的环境里，擦拭清洁的时候非常方便，也不容易被腐蚀性介质侵蚀生锈，波登管作为压力感应的核心元件，采用铜合金材质加工，在常规矿物液压油、压缩空气、中性水这类介质里都有不错的兼容性，不会因为长期接触介质出现腐蚀穿孔的问题。

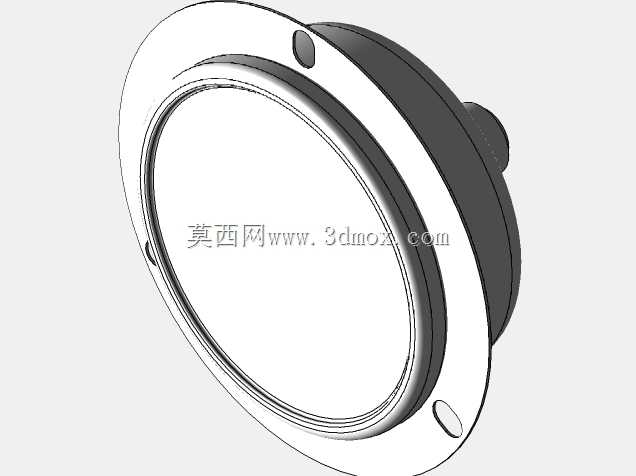

　　前法兰的安装方式决定了它的安装边界非常明确，安装的时候只需要在安装面板或者阀块正面开出直径略小于法兰外径的沉孔，预留好表体穿入的通孔，从正面把表体插入之后用三个螺丝穿过法兰上的固定孔锁紧就行，安装完成之后只有表盘和法兰边露在面板外侧，表体整体藏在面板或者阀块的背面，能有效避免现场操作的时候磕碰表体，也能让设备的操作面板看起来更整洁规整。在做三维建模的时候，这款模型把法兰的固定孔位、螺纹接口的长度、表壳的外径、表盘的刻度标识都做了还原，不管是做阀块集成设计的时候做干涉检查，还是做设备面板的布局开孔设计，都能直接调用模型来核对安装尺寸，不用反复去查样本参数，能有效减少设计阶段的尺寸核对失误，避免后期安装的时候出现孔位不对、空间不够的问题。

　　在实际选型搭配的时候，这类压力表通常会搭配压力表开关一起使用，在设备长期运行不需要读数的时候可以关闭压力表开关，让压力表不长期带压，能有效延长压力表的使用寿命，也能避免系统长期的压力脉动导致指针疲劳损坏。另外这款表的轴向安装结构，让管路接口在表体的正后方，接完管路之后管线不会从侧面伸出来，在紧凑型阀岛、小型液压动力单元的布局里，能节省不少侧面的管路空间，让整体的管路布局更紧凑规整，不会出现管线和周边元件干涉的问题。对于做非标设备设计、液压系统集成的工程师来说，这类标准化的压力表模型是常用的标准件模型，在做三维布局的时候直接调用，就能快速完成测压点的布局设计，不用自己从零开始建模，能节省不少标准件建模的时间，把更多精力放在系统原理和结构布局的优化上。
