63mm表盘径向安装油压气压测量压力表

　　在工业流体管路的压力监测场景中，这类小表盘压力表的应用覆盖范围极广，从车间压缩空气支路的压力巡检，到小型液压站的出油口压力反馈，再到给排水管路的末端压力核验，都能看到这类结构紧凑的压力检测元件的身影。不同于大表盘的远传压力表或者精密校验用标准表，这款63mm表盘的压力表主打紧凑安装空间下的就地压力指示，不需要额外供电或者信号输出线路，依靠内部波登管的机械形变带动指针偏转，就能直观反馈管路内的实时压力值，在没有电控监测需求的简易管路、或者作为电控压力传感器的冗余就地指示部件时，实用性非常突出。

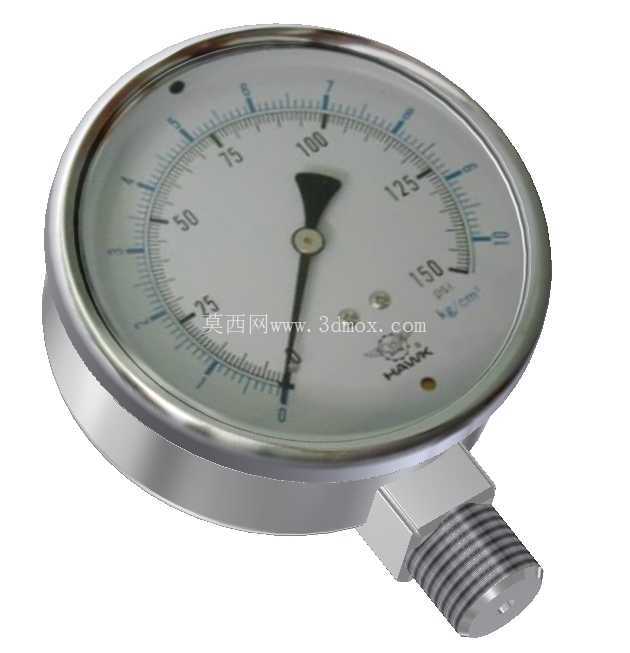

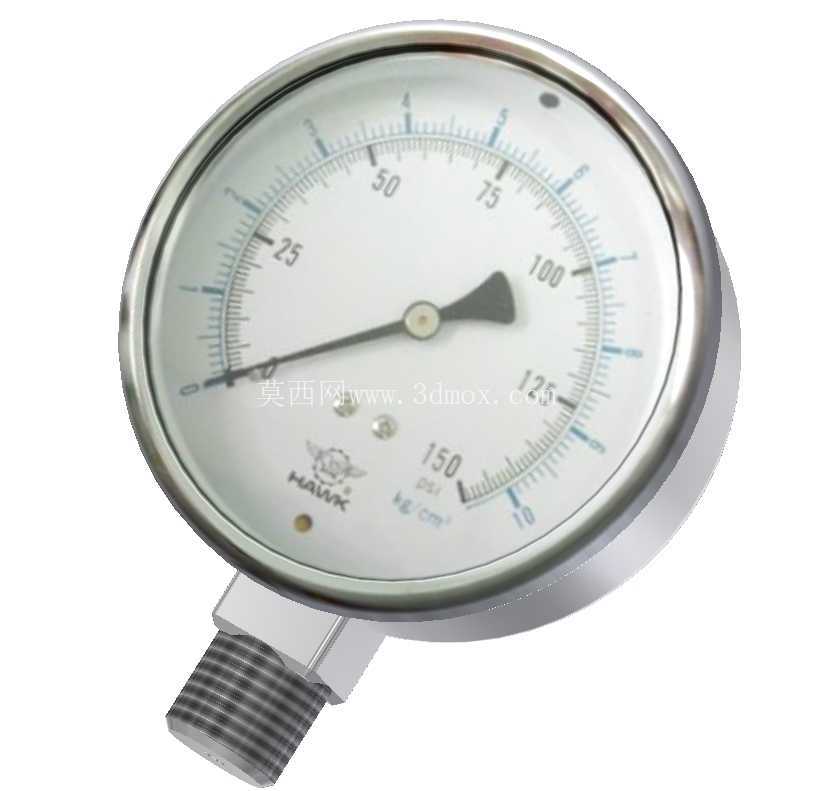

　　从结构设计逻辑来看，这款压力表采用了最常见的径向安装结构，也就是压力接口从表体底部垂直引出，和表盘平面呈90度夹角，这种安装方式适配绝大多数工业管路的侧面安装需求，不需要额外加装转角接头就能直接拧在管路侧壁的取压口上，能有效减少取压支路的接头数量，降低泄漏点风险。表壳采用金属冲压成型的圆形结构，外圈卷边处理既可以强化表壳结构强度，避免安装过程中磕碰导致表盘变形，也能压紧表面的透明表蒙，实现基础的防尘防溅防护，适配多数常规工业车间的使用环境，不需要额外加装防护外壳就能满足日常使用的防护要求。

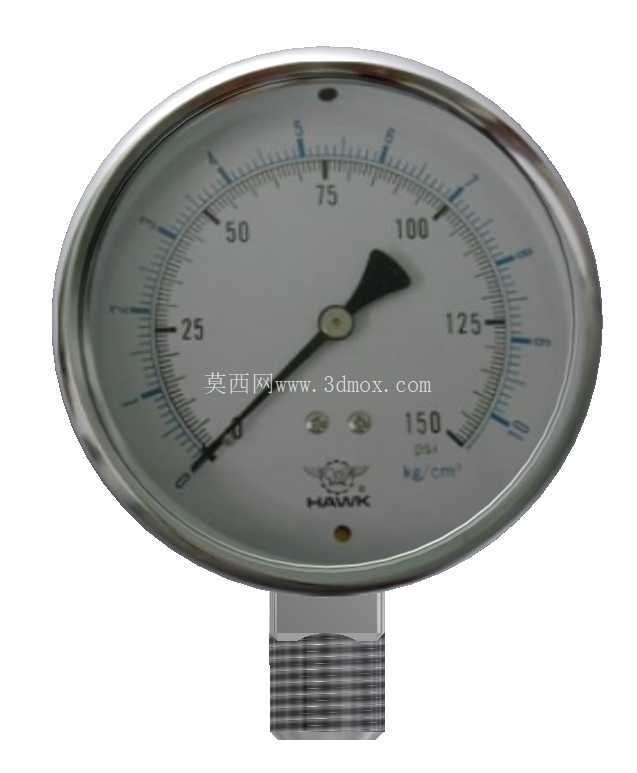

　　表盘刻度的设计也充分考虑了现场读数的便捷性，双刻度标识同时标注bar和psi两种压力单位，适配不同标准体系的设备压力读数需求，不需要现场操作人员额外做单位换算，就能快速读取当前压力值。刻度盘上的主刻度线采用加粗标识，每10bar区间设置对应数字标识，中间的细分刻度线对应2bar的分度值，配合黑色楔形指针，在1-2米的常规巡检距离下就能清晰读取出压力数值，避免因为刻度过密导致的读数误差。指针根部采用轴套固定结构，和内部机芯的齿轮传动机构可靠连接，波登管感受到压力变化产生的形变通过连杆传递给扇形齿轮，带动中心轴上的指针偏转，整套机械传动结构经过阻尼调校，在管路存在小幅压力波动时，指针不会出现频繁抖动的情况，能稳定指示当前的平均压力值，减少读数干扰。

　　安装接口部分采用1/4"NPT外螺纹设计，这是工业气动、液压管路中非常通用的压力接口规格，不需要定制转接头就能和绝大多数标准取压口匹配，安装时只需要在螺纹上缠绕合适的密封生料带或者加装密封垫圈，就能实现可靠的压力密封，避免取压口泄漏。接口和表体的连接部位采用焊接加固处理，能承受安装拧紧时的扭矩作用，不会因为安装力度过大导致接口和表壳连接处断裂。整个表体的轴向厚度控制在合理范围内，安装后突出管路外壁的尺寸不会过大，在设备内部管路排布紧凑的场景下，不会和周边的管路、结构件产生安装干涉，对于空间局促的小型设备内部压力监测点位来说，这种小尺寸径向安装压力表的适配性要远优于大表盘规格的同类产品。

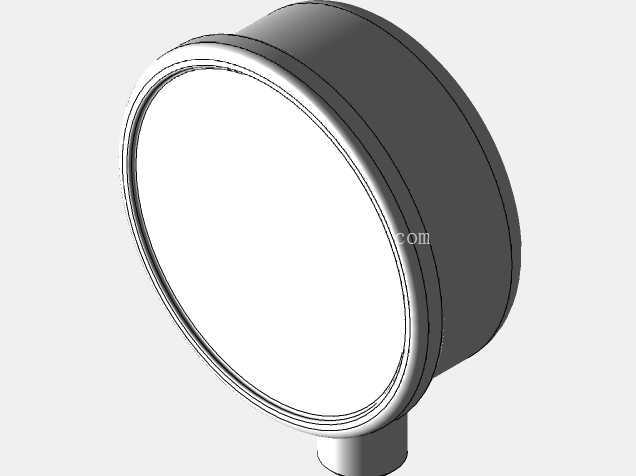

　　从实际使用的适配场景来看，这款压力表的测量范围覆盖0-10bar，刚好对应常规压缩空气系统的工作压力区间、低压液压回路的工作压力范围，以及常规生产给水系统的压力区间，在普通机加工车间的压缩空气支管路、小型气动设备的进气端、低压冷却水循环管路、小型润滑系统的供油管路等点位，都可以直接选用这款压力表做就地压力指示。设计建模过程中，需要重点关注表蒙和表壳的配合公差，保证两者装配后没有明显缝隙，避免车间内的切削液、粉尘进入表壳内部污染刻度盘；同时要保证底部螺纹接口和表盘中心的同轴度，避免安装后表体出现歪斜，影响读数视角；指针的转动行程需要和刻度范围精准匹配，保证0压力时指针刚好对准0刻度线，满量程压力时指针位置不超过最大刻度线，确保读数的准确性。
