220V2HPB34安装式异步电动机三维结构

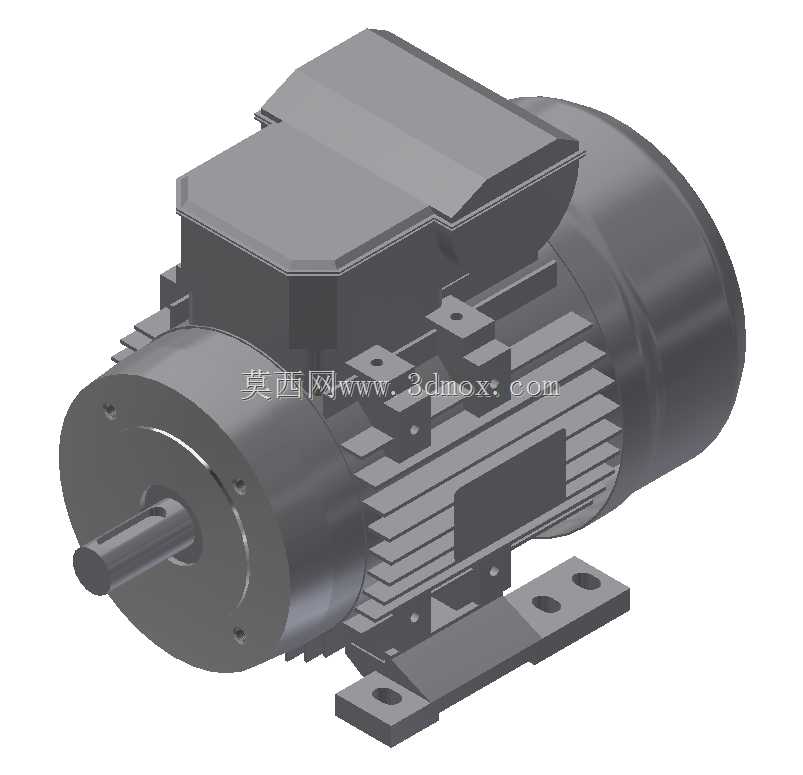

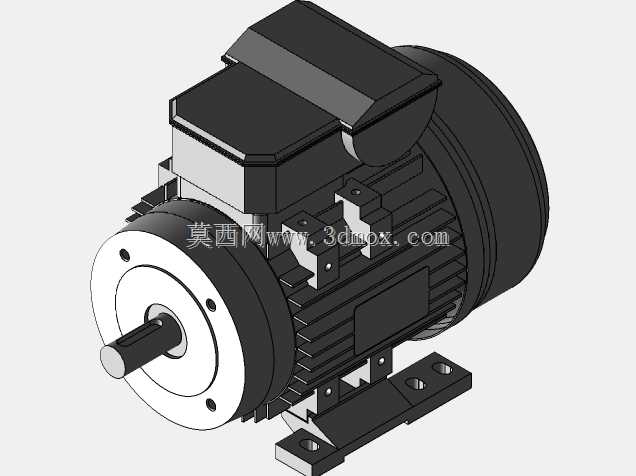

　　这款B34安装形式的2HP功率电动机，是工业传动场景里应用极广的通用动力输出部件，日常在轻工输送线、小型机床辅机、食品加工单机、农用小型加工设备上都能见到同规格产品的身影，核心作用是把电能转化为旋转机械能，为配套设备提供稳定的扭矩输出。从结构设计来看，模型完整还原了脚座加小法兰的复合安装特征，这种安装形式的优势在于适配性强，既可以通过底部脚座用螺栓固定在设备的水平安装基面上，也能通过输出端的法兰面直接对接设备的传动端壳体，不用额外做转接支架，能大幅缩减配套设备的安装空间占用。机壳部分采用的是带轴向散热筋的结构，这是这类小功率异步电机的典型设计，电机运行时绕组产生的热量通过定子铁芯传导到机壳，散热筋增大了和空气的接触面积，搭配后端的风罩和风叶，能靠自身转子转动带动空气流动完成自扇冷却，保证额定负载下的温升控制在绝缘等级允许的范围内。顶部的接线盒结构做了完整还原，接线腔预留了足够的走线空间，方便现场施工时接入电源线，接线盒的倾斜盖板设计也能避免日常使用时积灰、积液渗入接线腔，降低电气故障的概率。

　　输出轴采用的是标准圆柱轴伸带键槽的结构，能通过平键传递额定扭矩，避免轴和联轴器、带轮之间出现打滑空转的情况，轴伸端的端盖部分集成了法兰安装止口，和配套设备对接时能自动保证同轴度，减少安装时的找正工作量，降低后续运行时因为不同心带来的轴承磨损、振动超标问题。从安装边界来看，90机座号的尺寸决定了这款电机的径向占用空间不大，底部脚座的安装孔距、法兰的止口直径、螺栓孔分布圆都遵循通用工业标准，做设备选型时只要匹配功率、转速、安装尺寸，就能直接替换同规格的其他品牌产品，不用修改原有设备的安装结构。

　　建模过程中对细节的还原度比较高，包括机壳上的安装固定凸台、吊环安装孔、端盖的螺栓沉孔、底部脚座的加强筋结构都做了准确复刻，不管是用来做设备整体装配的干涉检查，还是做设备的三维方案展示、安装模拟，都能直接调用。实际工程应用里，这类小功率电机的选型首先要确认安装形式，B34的复合安装相比纯B3脚座安装或者纯B5法兰安装，适配的场景更多，尤其是在一些安装空间局促、需要同时保证径向和轴向固定可靠性的设备上，这种结构的优势更明显；另外2HP对应的1.5KW功率、50Hz下的额定转速，也是通用工业场景里最常用的功率段，配套的负载多是转速要求不高、扭矩需求平稳的设备，比如小型皮带输送机、小型搅拌机、钻床的主轴驱动、包装机械的送料机构等等。

　　模型的结构拆分也符合实际电机的装配逻辑，定子机壳、前后端盖、转子轴、接线盒、风罩、安装脚座都是独立的结构件，做虚拟装配或者运动仿真的时候，可以按照实际的装配顺序添加配合约束，模拟转子转动时的状态，也能用来做维修拆装的培训演示素材。需要注意的是，这类电机的安装基面要保证足够的平面度，不然脚座固定后会导致机壳变形，挤压内部的轴承，造成运行噪音大、轴承寿命缩短的问题，B34安装时如果同时使用脚座和法兰固定，要先对准法兰止口，再交替拧紧脚座和法兰的固定螺栓，避免出现装配应力。
