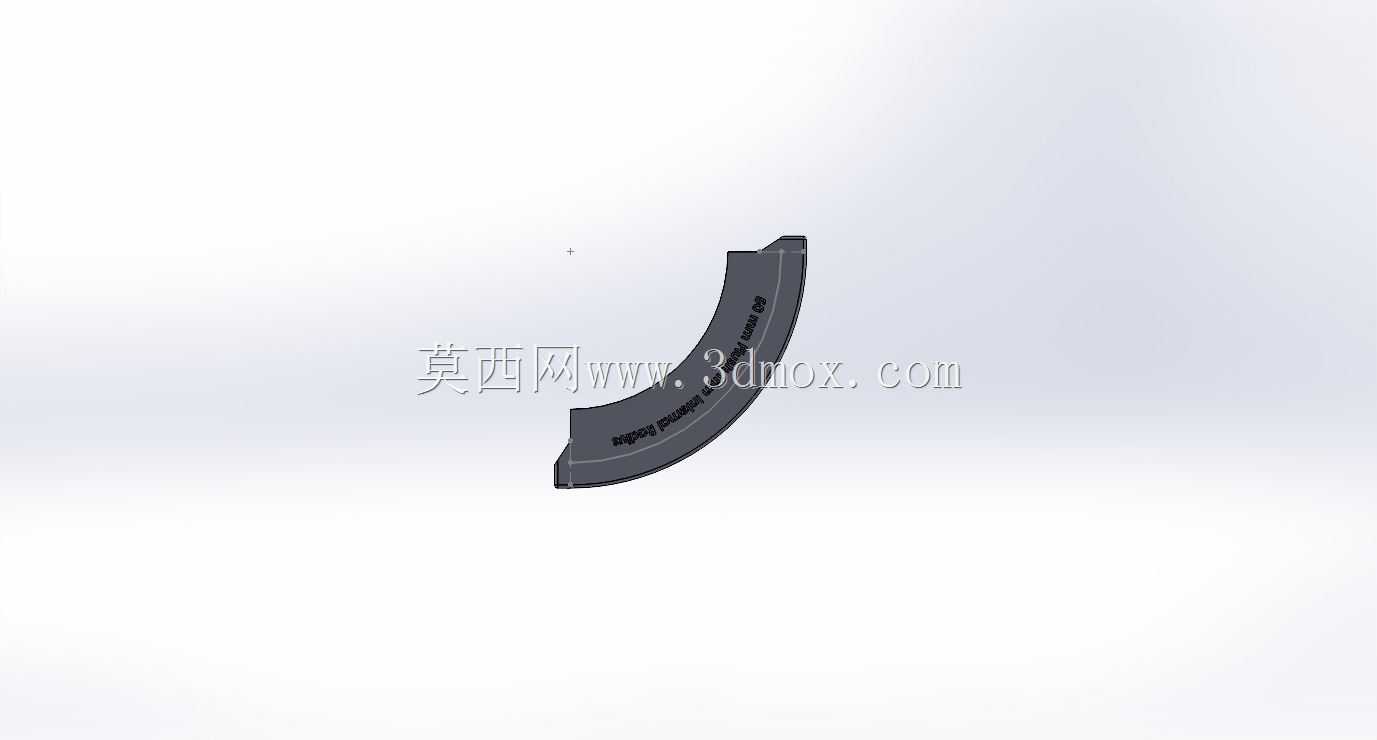

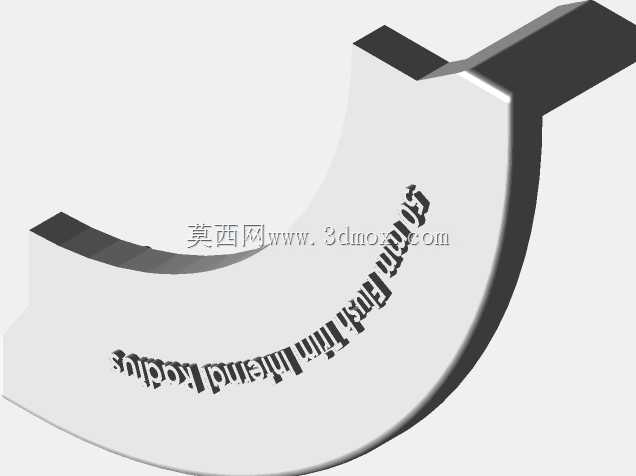

50mm内径齐平式弧形阀芯结构设计

　　这款弧形结构的齐平阀芯，内径规格为50mm，在管路通断控制、修剪类工装的作业端都有适配场景，日常接触到的流体管路切换、小型修剪设备的刃口配合件里，这类齐平结构的零件能有效减少介质残留、避免作业卡滞。从实际使用场景来看，齐平式的内弧面设计，首先解决了常规凸台结构阀芯在通流时容易挂留纤维、碎屑的问题，在输送含细小颗粒的流体、或是作为修剪设备的定刀配合件时，弧面与配合件的贴合间隙可以控制在极小范围，不会出现物料卡入配合缝隙导致的启闭卡涩、修剪扯料的问题。

　　设计过程中首先要考虑的是安装边界，整个零件的弧形轮廓完全贴合50mm内径的安装腔内壁，安装时不需要额外调整偏心量，弧面的曲率完全匹配安装位的内圆尺寸，装入后端面与安装腔端面保持齐平，不会出现突出的台阶阻碍介质流动或是物料输送。零件的壁厚做了均匀化处理，整个弧形段的壁厚偏差控制在0.1mm以内，既保证了受压时的结构强度，也避免了壁厚不均导致的注塑或是机加工变形，在长期受流体冲刷、或是反复与动刀配合剪切的工况下，均匀的壁厚能让应力分布更均匀，不会出现局部应力集中导致的崩边、开裂问题。

　　从功能特性上看，这款阀芯的齐平端面在关闭状态下能和密封件完全贴合，密封面的接触压力均匀分布在整个弧面接触带上，相比平面密封的阀芯，弧形密封面的接触面积更大，在同等压紧力下密封效果更稳定，同时启闭过程中密封面的相对滑动距离更短，能有效减少密封件的磨损，延长整套阀组的维护周期。如果作为修剪类设备的定刀使用，齐平的内弧面可以让待修剪的物料顺畅滑入剪切位，不会因为台阶结构勾住物料导致修剪不平整，50mm的内径尺寸刚好匹配常规手持式修剪设备、小型管路修剪工装的作业口径，适配大部分常见规格的软管、线缆或是植物枝条的修剪作业需求。

　　建模过程中优先保证了弧面的轮廓度公差，整个弧形工作段的轮廓度控制在0.05mm以内，和安装腔配合的外弧面做了微小的脱模斜度处理，斜度控制在0.2度，既不影响装配后的同轴度，也能方便零件从模具中取出或是压入安装位。零件两端的定位边做了倒角处理，倒角尺寸为0.3mm，避免安装时锐边刮伤密封件或是安装腔内壁，同时也能起到导入导向的作用，压装时不需要额外找正，顺着倒角就能顺利滑入安装位。

　　在实际选型适配时，需要注意配合的动件或是密封件的尺寸公差，因为齐平结构的配合间隙很小，如果配合件的尺寸超差，容易出现启闭卡滞的问题，建议配合件的外轮廓公差控制在h7级别，既能保证活动顺畅，也不会因为间隙过大导致泄漏或是剪切卡料。另外这款零件的弧形结构在做受力分析时，要重点校核弧面根部的应力，因为启闭过程中介质压力或是剪切力都会集中作用在弧面与安装端面的衔接位置，建模时在根部做了R0.5的圆角过渡，有效分散了集中应力，经过模拟测试，在1.6MPa的介质压力下，根部的最大应力远低于材料的屈服强度，能满足常规工况的使用需求。

　　很多设计人员在做这类齐平阀芯的时候容易忽略端面的平面度要求，其实齐平结构的核心就是端面与安装腔的齐平度，如果端面平面度超差，要么会突出安装腔形成台阶，要么会凹陷形成积料槽，完全失去齐平结构的优势，所以在建模时就把端面的平面度公差要求标注在图纸上，加工时需要一次装夹完成端面和弧面的加工，避免二次装夹带来的形位公差偏差。另外零件表面的粗糙度要求也做了区分，和介质接触、和动刀配合的弧面粗糙度要求达到Ra0.8，减少物料挂留和摩擦阻力，和安装腔配合的外弧面粗糙度要求Ra1.6，既能保证压装顺畅，也能避免配合面出现渗漏通道。
