FRC赛事定制同步带轮结构设计

　　这款带轮是面向FRC机器人竞赛场景定制的同步传动零件，核心作用是在机器人动力传输路径中，与同步带啮合完成精准的转速、扭矩传递，避免传动过程中出现打滑丢步问题，保障机器人动作执行的精度与响应速度。在竞赛机器人的动力布局中，这类带轮常被用于行走机构、升降机构、末端执行器的动力传递链路，相比平带传动，同步啮合的结构能在频繁启停、瞬时负载波动的竞赛工况下保持稳定的传动比，不会因为急加速、急转向或者负载突变出现传动失效。

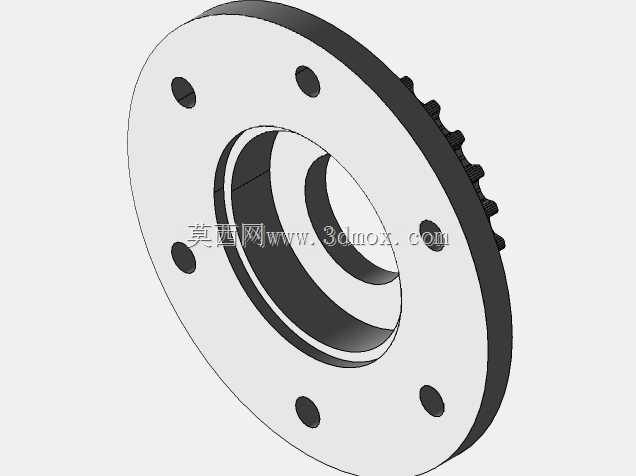

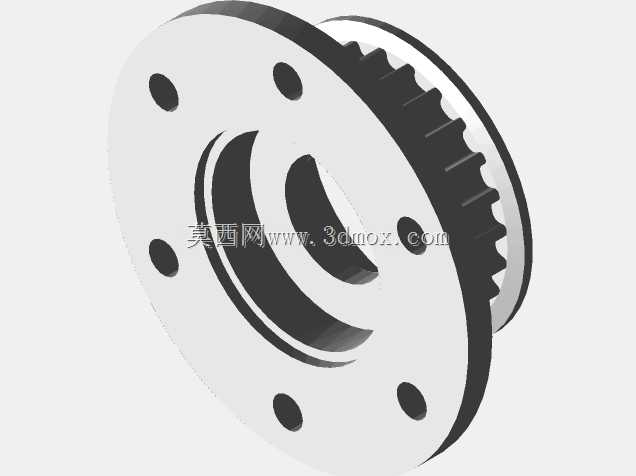

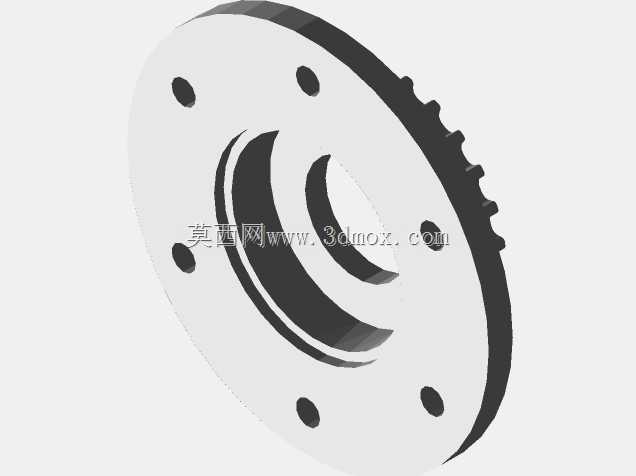

　　从结构设计来看，轮体采用辐板式轻量化设计，中心设置阶梯式安装轴孔，轴孔周边预留6个圆周均布的安装孔，用于穿设紧固件将带轮与输出轴法兰、轮毂或者传动主轴锁紧固定，这种均布孔的设计能保证轮体安装后的动平衡性能，在高转速运转时不会出现偏摆振动。轮缘部分加工有与对应型号同步带完全匹配的齿形，齿廓曲线经过优化，能让带齿顺畅啮入啮出，减少啮合过程中的冲击与磨损，轮缘两侧设置挡边，可避免同步带在运转过程中出现轴向窜动、脱带的问题，尤其是在机器人做大幅度转向、机构快速变向的工况下，挡边的限位作用能大幅提升传动可靠性。

　　设计过程中首先要匹配对应同步带的节距、齿形参数，保证齿槽的深度、齿顶圆角、齿根圆角都符合啮合要求，避免出现齿形干涉或者啮合间隙过大的问题。安装边界方面，轮体的轴向厚度、安装孔的分布圆直径、中心轴孔的直径公差都需要与对接的传动部件严格匹配，安装孔采用通孔设计，适配标准内六角圆柱头螺钉的穿设需求，装配时不需要额外做沉孔加工，能简化现场装配流程。轮体的辐板部分做了等强度优化，在保证轮体整体刚性、满足传动扭矩承载要求的前提下，尽可能去除多余材料，降低轮体自身的转动惯量，这对于竞赛机器人来说尤为重要——更低的转动惯量能让动力响应更快，减少电机启动、制动时的能量损耗，提升机器人的动态性能。

　　在实际应用场景中，这类定制带轮需要适配机器人紧凑的安装空间，因此轮体的外径、轴向尺寸都经过严格核算，既保证与同步带的啮合齿数满足传动负载要求——通常啮合齿数不低于6个齿，避免齿部应力集中导致断齿，又不会占用过多的安装空间，给周边的走线、其他机构布置留出余量。齿面的加工精度需要控制在合理公差范围内，既不能因为齿距误差过大导致传动卡顿、噪音增大，也不需要过度追求高精度提升加工成本，适配竞赛场景的使用周期与性能需求即可。轮体的安装端面设计有定位止口，装配时可以与对接部件的止口配合快速完成同轴度定位，降低装配时的找正难度，即使是没有高精度装配工装的场景，也能保证轮体安装后的同轴度，减少运转时的径向跳动。

　　从功能特性上看，这款带轮兼顾了轻量化与承载能力，辐板的厚度经过受力仿真校核，在传递额定扭矩时，辐板、齿根、安装孔周边的应力都处于材料许用应力范围内，不会出现塑性变形。轮缘的挡边高度经过核算，既能够有效阻挡同步带轴向窜动，又不会因为挡边过高蹭到同步带的侧面造成额外磨损。中心轴孔的公差采用过渡配合设计，装配时可以轻松套入对应直径的主轴，同时配合锁紧螺钉可以实现无间隙传动，避免正反转切换时出现回差，这对于需要精准位置控制的机器人机构来说十分关键，比如投篮机构、升降挂架机构，传动回差会直接影响动作的定位精度，进而影响竞赛中的任务完成效率。

　　在选型适配时，需要注意这款带轮适配的同步带宽度，轮缘的内挡边间距要比同步带宽出0.5-1mm的间隙，既给同步带留出轻微窜动的空间，避免夹滞，又不会间隙过大导致同步带容易脱出。安装孔的位置度公差需要严格控制，保证6个安装孔都能顺畅穿入紧固件，不会出现个别孔位错位需要强行扩孔的问题。另外，轮体的所有棱边都做了倒角处理，去除加工毛刺，既避免装配时划伤操作人员，也防止尖锐棱边割伤同步带的带基，延长同步带的使用寿命。在日常维护中，这类带轮不需要额外加注润滑脂，同步带传动本身属于干摩擦传动，沾染油污反而会导致打滑，只需要定期检查齿面的磨损情况、安装螺钉的紧固状态即可，维护成本极低，非常适合竞赛场景下的快速拆装、快速维护需求。
