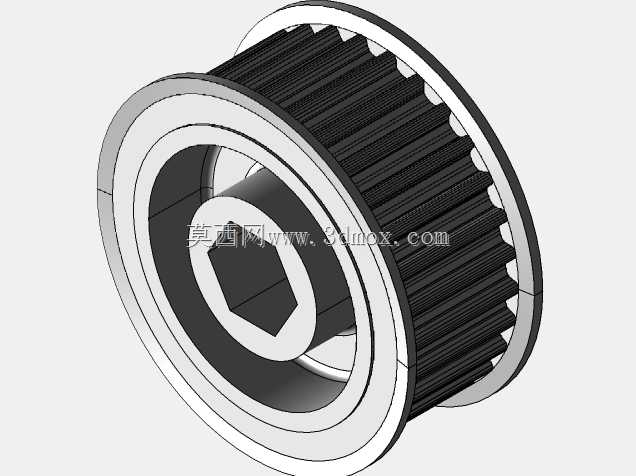

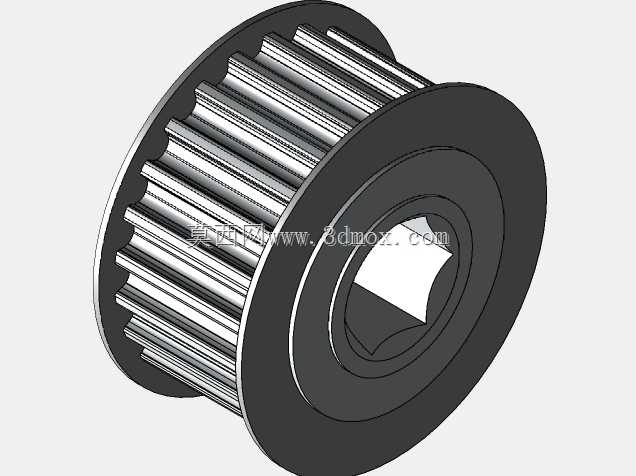

湍流转向驱动同步带轮结构设计

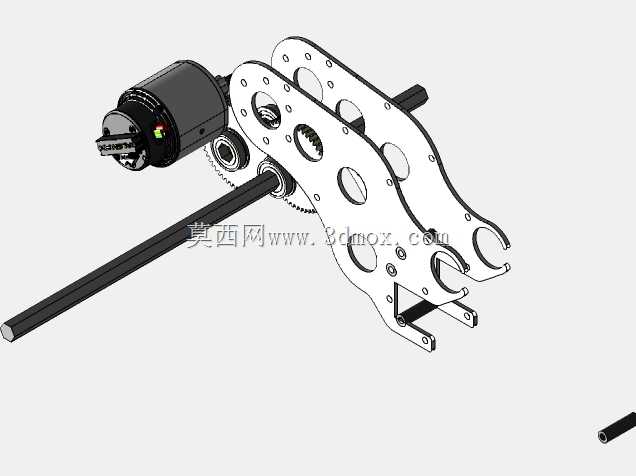

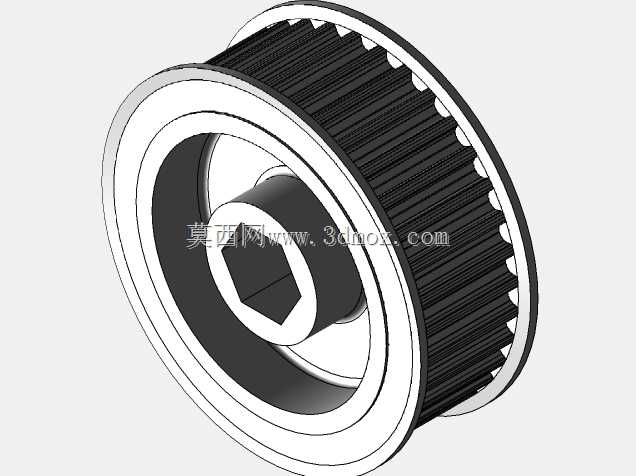

该带轮结构主要面向竞技类移动机器人的转向驱动传动场景，适配SDS倒置式驱动轮组的安装需求，可直接嵌入运输车方形框架的传动链路中，为轮组的转向动作提供精准的同步传动支撑，解决转向过程中传动打滑、传动比失准的常见问题。从实际使用场景来看，这类带轮多应用在需要频繁换向、传动精度要求较高的小型移动设备上，比如场地竞技机器人、小型仓储转运AGV的转向模块中，工作过程中需要持续承受转向带来的交变载荷，同时要保证带齿与同步带的啮合精度，避免长期运行后出现跳齿、传动间隙过大的问题。

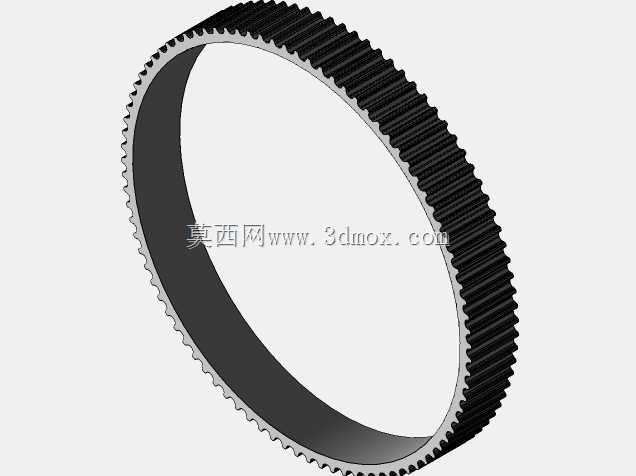

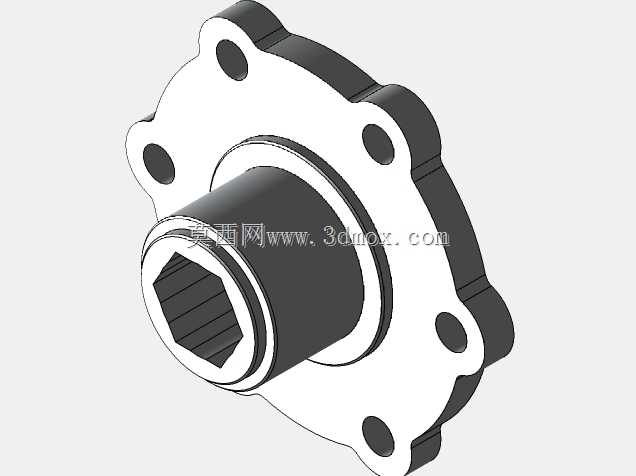

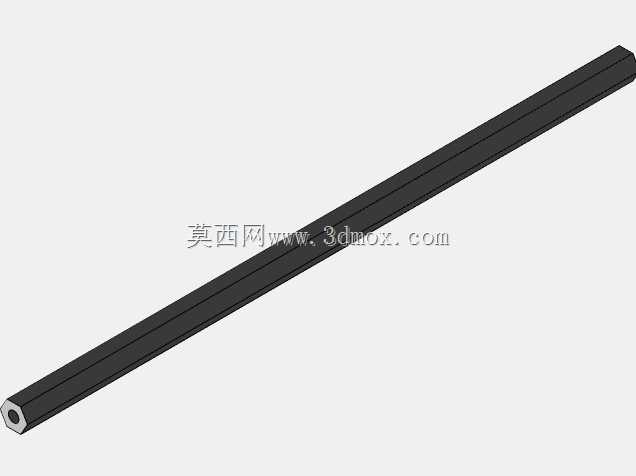

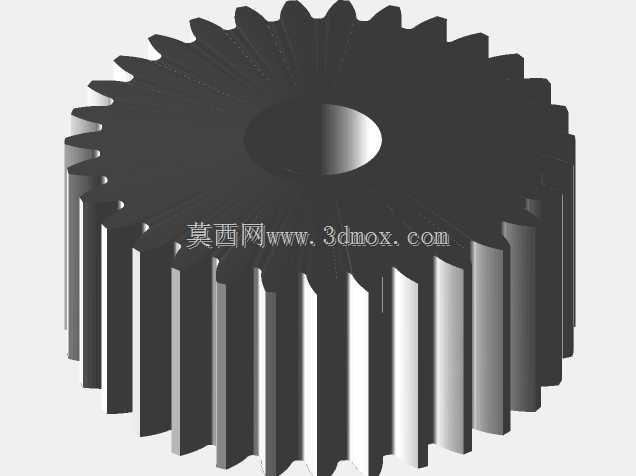

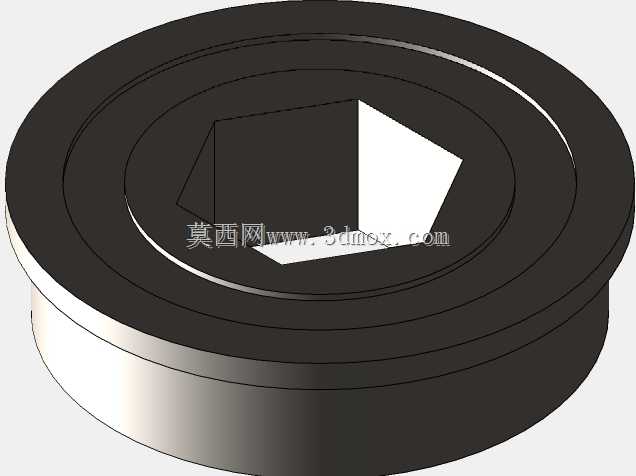

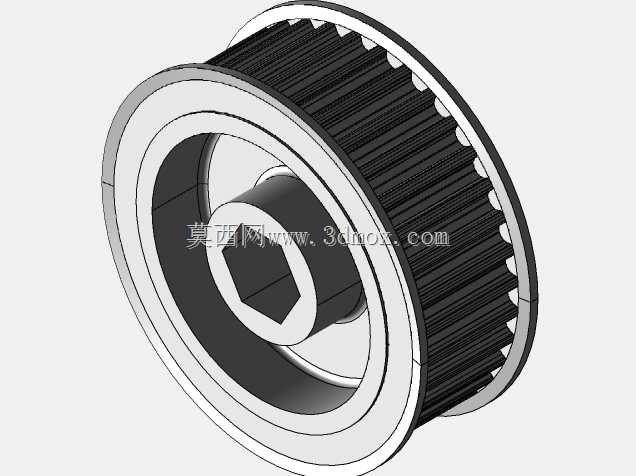

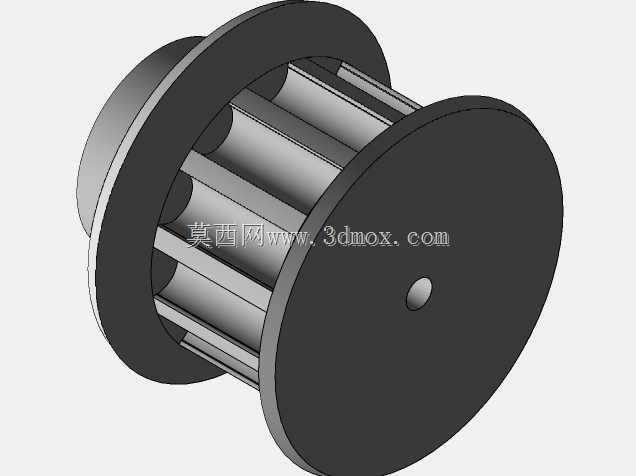

设计过程中优先考虑了安装便捷性与传动可靠性的平衡，轮体中心采用内六角孔的安装接口，可直接与对应规格的六角传动轴配合，无需额外加工键槽，既简化了轴类零件的加工工序，也能保证传动过程中扭矩传递的均匀性，避免键连接带来的应力集中问题。轮齿部分采用标准同步带轮齿形设计，齿距与齿高参数匹配对应型号的同步带，啮合过程中齿面接触均匀，能有效降低运行过程中的噪音与齿面磨损。轮体两侧设置了挡边结构，可限制同步带在运行过程中的轴向窜动，即使设备在急转、颠簸的工况下，同步带也不会从带轮上脱出，省去了额外的带轮防脱限位结构，压缩了整个转向模块的安装空间。

从安装边界来看，该带轮的径向尺寸与轮体宽度经过适配性优化，可直接嵌入预设的方形框架安装位中，轮体端面与框架安装面的间隙控制在合理范围内，不会与周边的走线、固定件产生运动干涉。中心内六角孔的尺寸公差按照过渡配合要求设计，装配时可轻松压入对应传动轴，同时保证运行过程中不会出现轴孔相对滑动的问题。轮体的减重设计也做了针对性优化，在保证轮体结构强度、满足传动扭矩要求的前提下，尽可能缩减了非受力区域的材料厚度，降低了整个转向模块的转动惯量，让转向动作的响应速度更快，控制精度更高。

在实际装配调试过程中，该带轮不需要额外的定制工装，使用常规的内六角轴类零件即可完成装配，同步带的张紧调节也可通过配套的框架腰型孔完成，不需要对带轮本身做二次加工。齿面的粗糙度控制在合理区间，既不会因为过于粗糙加速同步带的磨损，也不会因为过于光滑导致传动过程中出现打滑。轮体两侧挡边的高度经过反复验证，既能挡住同步带的轴向偏移，也不会因为挡边过高刮蹭同步带的侧面，延长同步带的使用寿命。针对转向过程中频繁正反转的工况，带轮的齿根部分做了圆角过渡处理，避免正反转交变载荷下齿根出现应力集中导致的断齿问题，即使在高频换向的工况下，也能保证长期运行的结构稳定性。

整个结构的设计完全围绕转向驱动的实际工况展开，没有冗余的结构特征，所有尺寸参数都匹配对应驱动系统的安装要求，可直接用于整套驱动系统的搭建，也可作为同类转向传动结构的设计参考，帮助设计人员快速完成传动部件的选型与结构适配，缩短整套设备的研发周期。
