FRC赛事球形弹射竞技装置结构设计

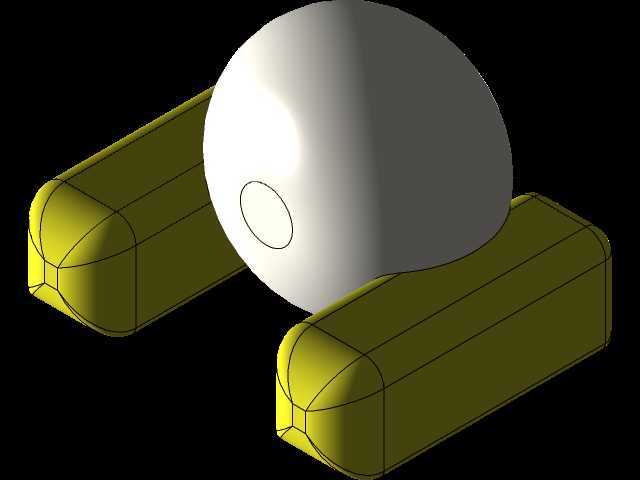

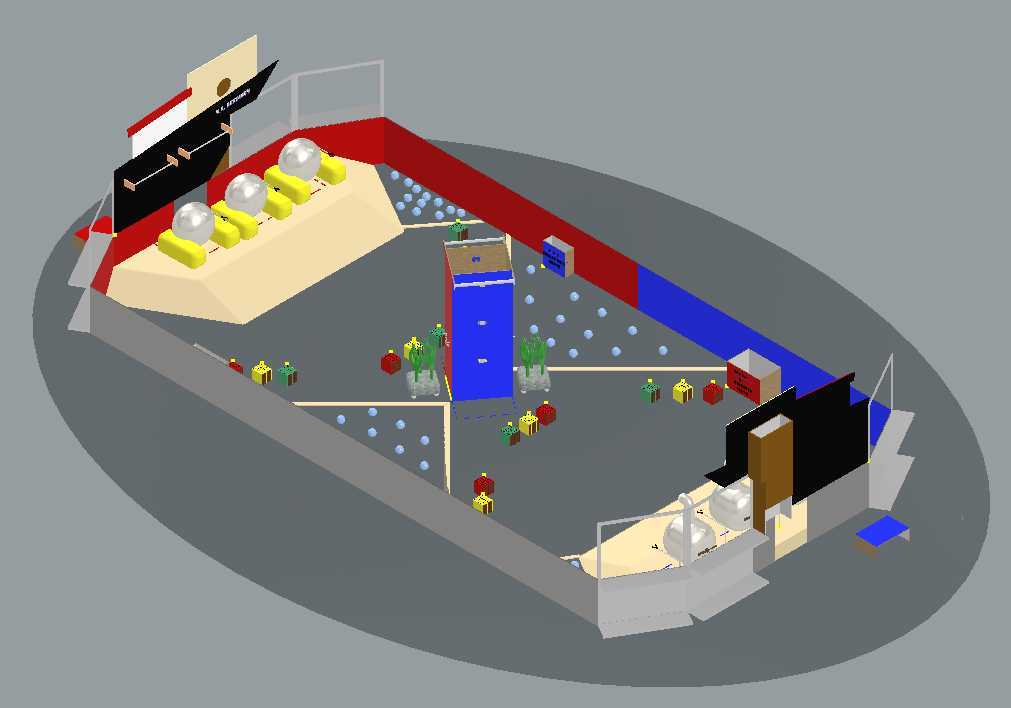

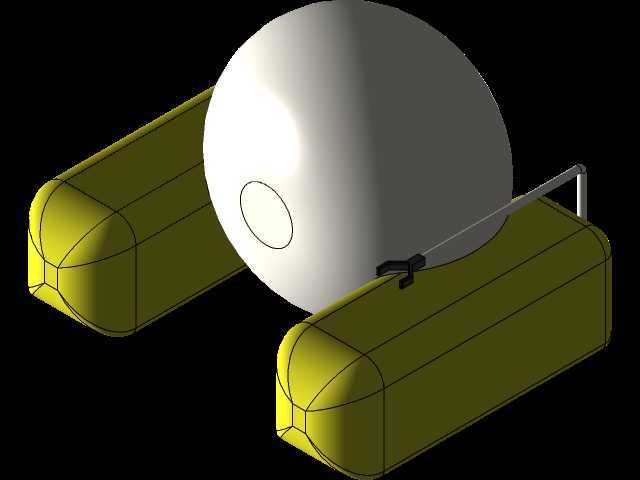

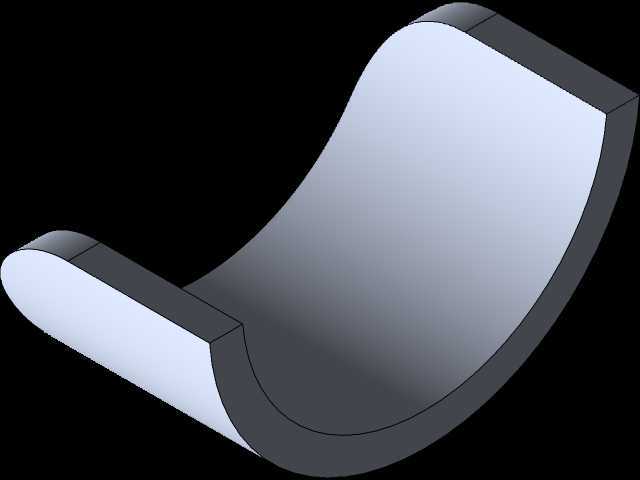

　　这套竞技类机械结构主要面向青少年机器人赛事的对抗场景设计，核心功能是完成球形竞技载体的承托、导向与弹射触发动作，整体结构分为两个对称布置的黄色支撑基座与中部球形载具容纳区，支撑基座采用大圆角过渡的块体结构，避免赛事对抗过程中尖锐边角造成的设备磕碰损伤与人员安全隐患，基座内侧加工有与球形载具外轮廓匹配的弧形贴合面，能够在装置移动、转向过程过程中保证球形载具的位置稳定性，不会因为场地颠簸、急停急转出现载具脱落的问题。从安装边界来看，两个支撑基座的外侧间距控制在赛事规则允许的设备尺寸上限以内，基座底部预留有标准的铝型材安装槽位，能够直接与赛事通用的机器人底盘框架进行连接，不需要额外加工转接件，适配多数参赛队伍的底盘搭建习惯，基座的高度设计充分考虑了弹射行程的需求，在保证球形载具最低点距离底盘安装面留有足够安全间隙的前提下，尽可能降低整体结构的重心，减少装置运行过程中的侧翻风险。

　　结构设计过程中优先考虑了赛事场景下的快装快拆需求，两个支撑基座采用对称式设计，零件互换性强，参赛队伍在备赛过程中如果出现单个基座损坏的情况，可以直接替换备用件，不需要重新调整装配尺寸，基座上预留的弹射触发机构安装位采用通用的孔位布局，能够适配不同拉力规格的弹性元件，参赛队伍可以根据自身的弹射距离需求，灵活选择弹性件的参数，不需要对基座结构进行二次加工。中部的球形载具采用光滑的外表面设计，减少弹射过程中与支撑结构的摩擦阻力，载具的壁厚经过受力校核，能够承受弹射瞬间的冲击力，同时控制整体重量，降低弹射机构的负载压力，载具与支撑基座的弧形贴合面之间留有均匀的间隙，避免加工误差导致装配卡滞，间隙值控制在1mm以内，既保证装配顺畅，又不会因为间隙过大导致载具在容纳区内出现过大的窜动。

　　弹射触发机构布置在单侧支撑基座的上方，采用拨杆式触发结构，触发动作的行程短、响应快，能够在赛事对抗的快速决策过程中实现即时触发，拨杆的操作力经过优化，既不会因为振动出现误触发，又能够保证舵机驱动时不需要过大的扭矩，降低对驱动元件的功率要求。整套结构的受力路径经过合理规划，弹射瞬间的反作用力会通过支撑基座直接传递到底盘框架上，不会在局部结构处出现应力集中的问题，基座的加强筋布置在内部非外观面，在保证结构强度的同时保持外表面的整洁，避免赛事过程中挂扯场地内的线缆、防护网等杂物。

　　从实际应用的角度来看，这套结构除了适配特定赛季的赛事规则之外，也可以作为通用的球形物体弹射承载机构，经过简单的尺寸调整后，应用在小型物料分拣、球类演示设备等场景，结构的模块化设计思路也能够为参赛队伍的其他结构设计提供参考，对称式的零件设计能够有效减少备赛过程中的零件加工种类，降低备赛成本与加工周期，安装孔位的通用化设计也方便队伍在赛季过程中快速调整结构布局，应对赛事中可能出现的规则变动与对手战术调整。在结构的细节处理上，所有外露的棱边都做了圆角处理，圆角半径不小于3mm，符合赛事的安全规范要求，基座的底部安装面做了平面度处理，保证与底盘框架连接时能够完全贴合，不会出现安装应力导致的基座变形，弹射机构的运动部件处预留有润滑脂填充槽，能够在多轮次的赛事对抗中保持动作顺畅，减少卡滞故障的发生概率。
