机器人长型一体化电源分配控制板结构

　　在小型移动机器人、格斗机器人、桌面级竞赛机器人的电气系统搭建场景中，供电链路的冗余接线、分散元件布局一直是拖慢装配效率、提升故障概率的核心痛点，不少参赛队伍或DIY开发者在搭建机器人时，会单独布置电源开关、外置BEC降压模块、电源指示灯，零散的元件不仅占用底盘有限的安装空间，多段飞线在机器人运动产生的持续震动下容易出现松脱、虚接，甚至在碰撞中扯断接线，直接导致设备宕机。这款长型一体化电源分配板，正是针对这类小型机器人的紧凑安装空间设计，将供电链路的多个核心功能整合在单块PCB上，从根源上减少分散元件带来的装配复杂度与故障隐患。

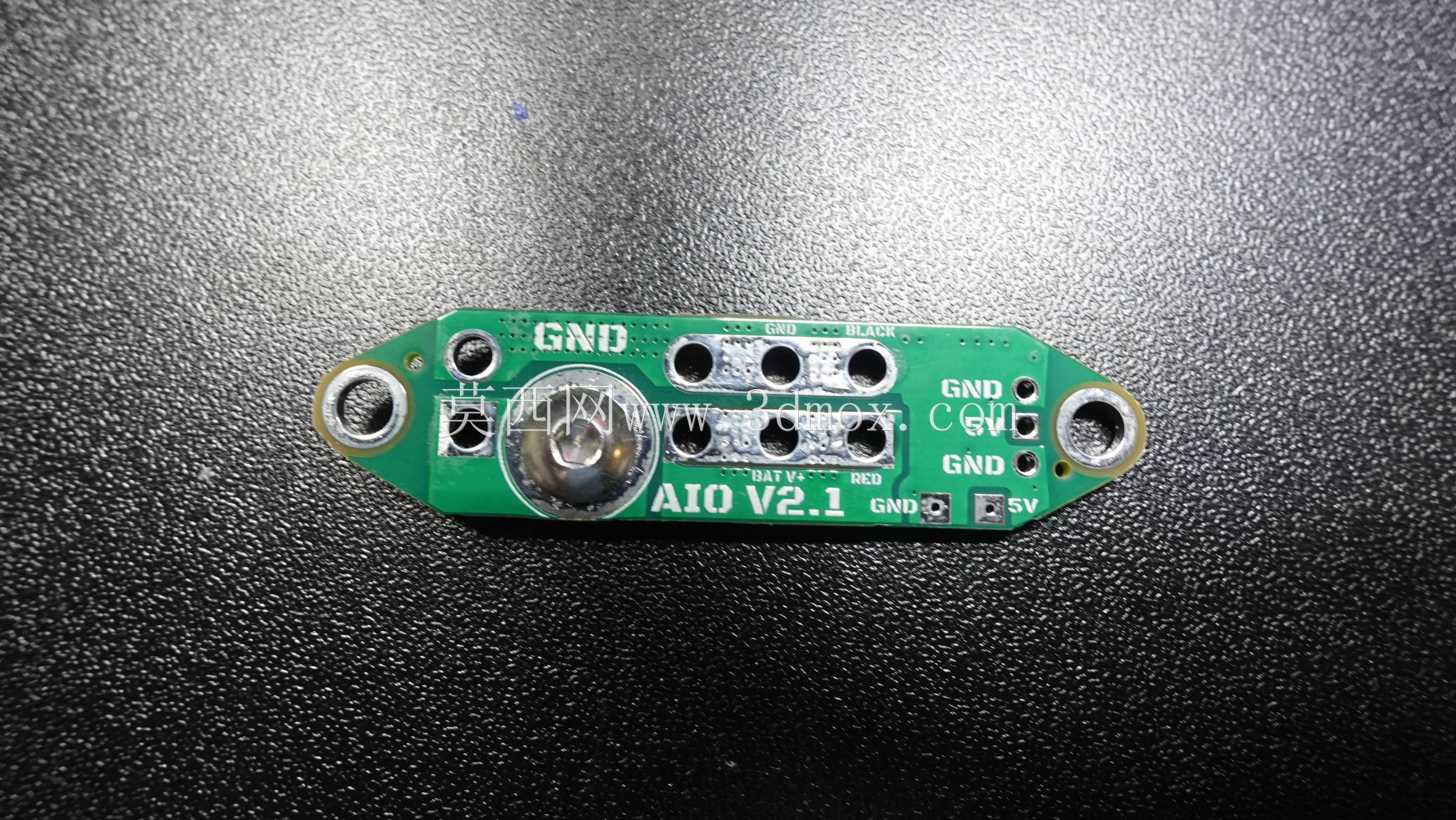

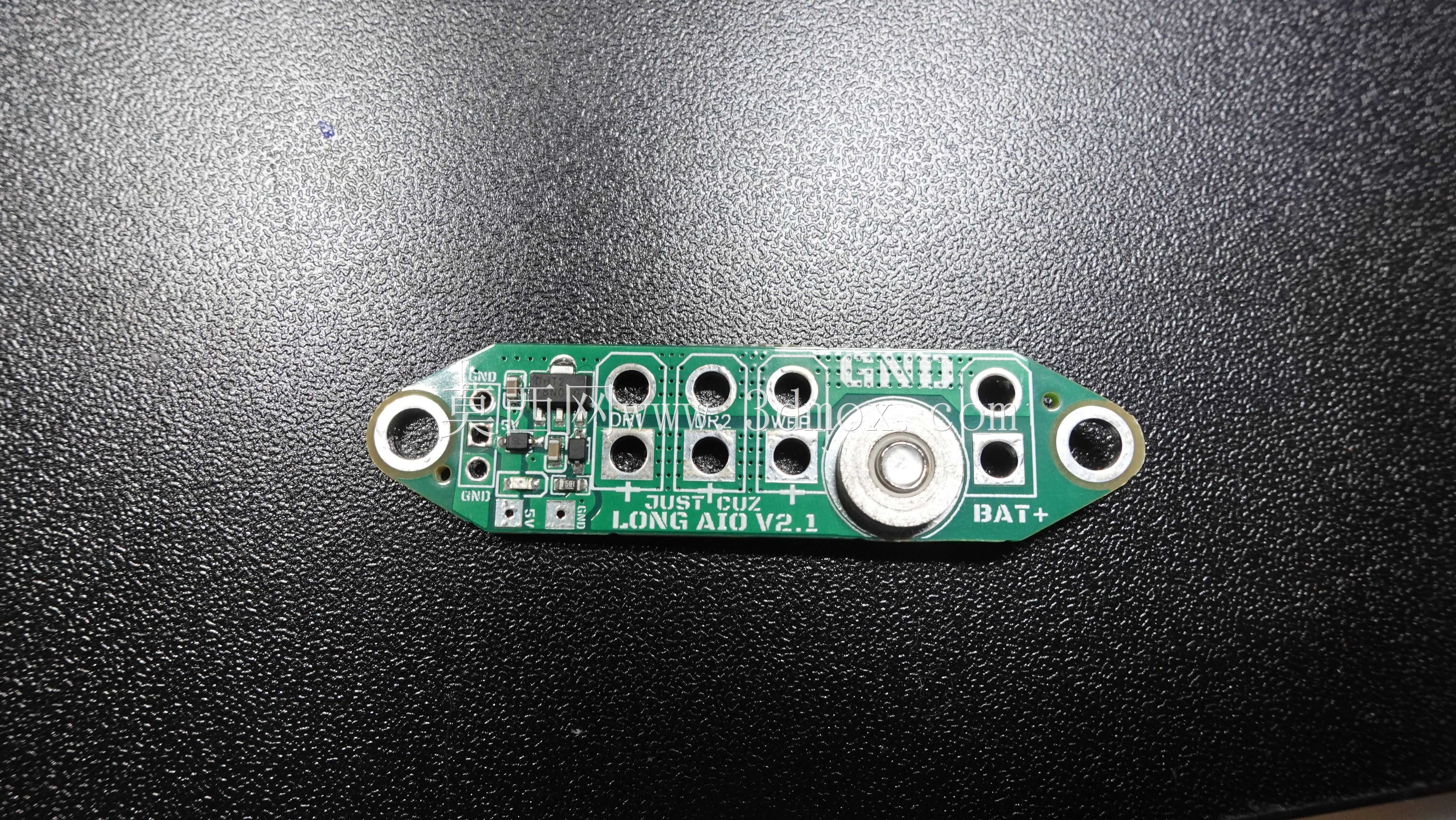

　　从实际功能逻辑来看，这块板卡首先整合了大电流螺丝式电源开关，替代传统需要单独固定、单独接线的船型开关或拨动开关，开关触点直接集成在PCB载流走线上，能够承载机器人动力回路的持续大电流，避免外置开关接线点的载流瓶颈；板载5V BEC降压模块直接从动力电源取电，稳定输出5V电压给接收机、舵机、小型传感器等外设供电，省去了外置BEC模块的固定、接线步骤，也避免了外置模块散热不良、接线反接的风险；板载的电源指示灯直接并联在主供电回路上，上电即可直观显示主回路通电状态，无需额外外接指示灯串接限流电阻，进一步减少外围接线工作量。板卡边缘预留的一组规整焊盘，专门用于连接接收机等控制外设，焊盘间距匹配常规杜邦线、硅胶线的焊接需求，焊盘做了加大沉锡处理，即使是新手焊接也不容易出现虚焊、连锡问题，接线时可以直接将接收机的供电、信号线对应焊到预留焊盘上，不用再从主供电回路上反复并线，大幅降低接线出错的概率。

　　从设计思路上，这款板卡完全围绕小型机器人的紧凑装配需求做优化，整体采用长条形窄版外形，长度方向适配多数小型格斗机器人、轮式移动机器人的底盘侧边安装空间，宽度控制在极小尺寸，可以贴装在底盘侧板、电池仓旁的狭窄空隙里，不会占用底盘中部的动力系统、武器系统安装空间。PCB上的元件全部采用贴装布局，没有突出板卡平面的高尺寸元件，整体厚度控制在极低水平，安装时不会和上层的结构件、运动部件产生干涉。板卡两端预留了标准安装孔位，孔位间距匹配常规机器人底盘的安装孔网格，可以直接用铜柱、螺丝固定在碳纤维板、玻纤板底盘上，不需要额外做打孔改装，安装孔周边做了露铜接地处理，固定时可以通过铜柱和底盘金属结构连通，起到一定的屏蔽作用，减少动力回路大电流波动对控制信号的干扰。

　　从安装边界来看，板卡的主电源输入接口采用大电流焊盘设计，适配12AWG到16AWG的硅胶动力线，能够承载持续数十安的电流，满足小型格斗机器人驱动电机、武器电机的大电流供电需求；开关的操作端突出板卡边缘合适距离，安装后可以从底盘侧边直接触碰到开关，不需要在底盘外壳上额外开大尺寸的避让孔，手指即可方便操作通断。板载BEC模块的输出回路做了独立的滤波处理，输出纹波控制在较低水平，不会给接收机、陀螺仪等敏感元件带来电源干扰，避免机器人出现控制抖舵、信号丢失的问题。和旧款的同类型一体化供电板相比，这款长型板卡进一步压缩了整体体积，降低了板卡自重，对于对重量极其敏感的小型竞赛机器人来说，每一克重量的节省都能给武器、电池系统留出更多配重空间；同时板卡的元件选型全部采用工业级耐温规格，能够承受机器人持续运行时的大电流发热、碰撞冲击下的震动，不会因为温度变化、震动冲击出现元件脱焊、性能下降的问题。在实际装配过程中，使用这块一体化板卡可以将原本需要布置开关、BEC、指示灯、接线端子的零散步骤整合为一次固定、少量接线的操作，原本需要半小时以上的供电链路接线工作，现在十分钟左右即可完成，而且接线点全部集中在板卡上，后续排查故障时可以直接在板卡上测量各点电压，不用顺着飞线逐段排查，大幅降低了后期维护的难度。对于结构设计人员来说，在做小型机器人底盘的三维布局时，可以直接按照这块板卡的长条形外形尺寸预留安装位，不需要再为多个零散元件预留分散的安装空间，也不用考虑多个元件之间的接线避让空间，能够进一步压缩底盘整体尺寸，提升机器人的结构紧凑度。
