便携式雾化设备结构设计方案

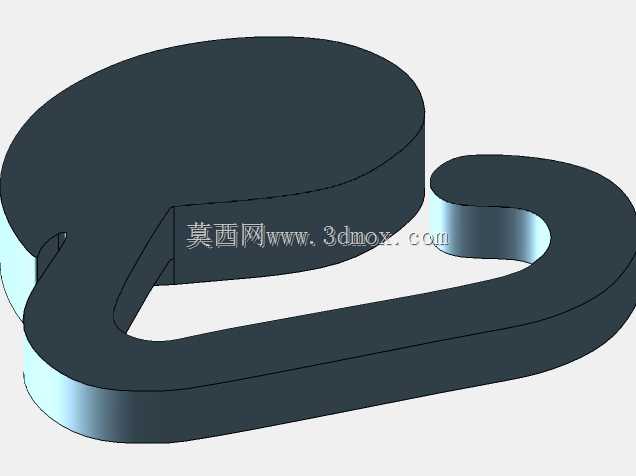

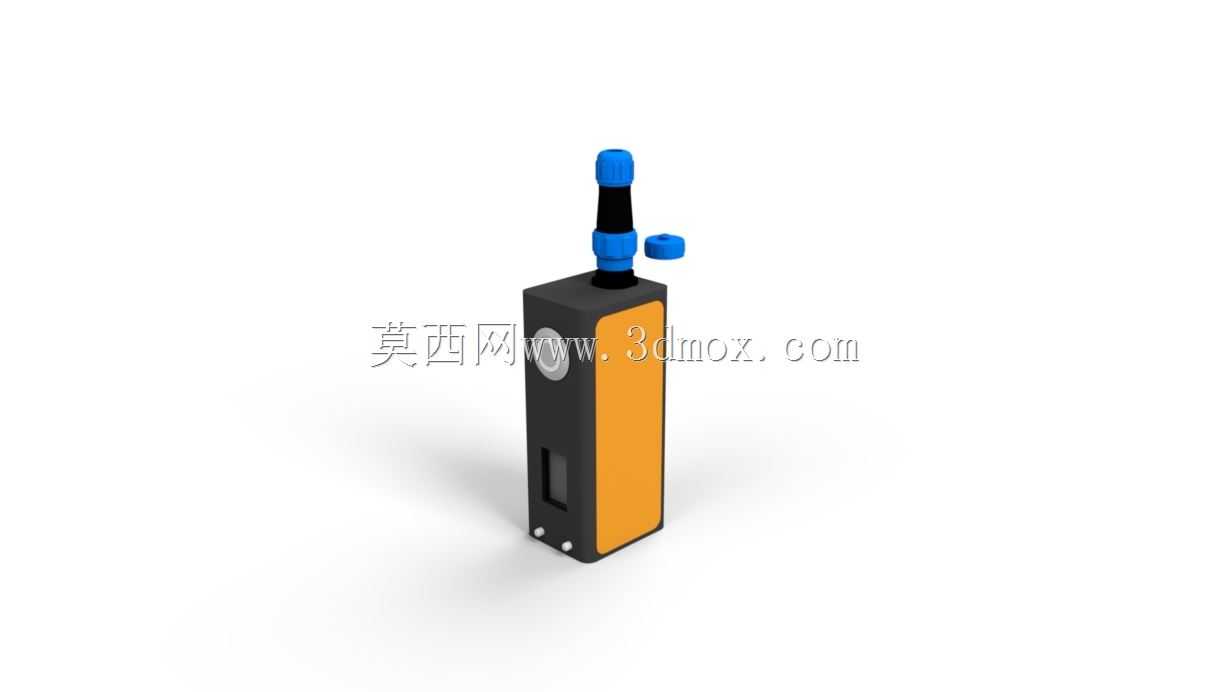

　　在日常消费电子的结构开发流程里，这类手持雾化设备的结构落地，首先要考量的是单手握持的人机边界，整机的长宽高比例需要适配成年用户手掌自然握持的弧度，壳体的边角做R3-R5的圆角过渡，避免长期握持产生硌手的触感，同时壳体的壁厚控制在1.2-1.5mm区间，兼顾PC材质注塑成型的流动性要求与整机的抗摔性能，从1.2米高度自由跌落至水泥地面时，壳体接缝处的错位量需控制在0.2mm以内，不会出现卡扣松脱、内部组件移位的问题。

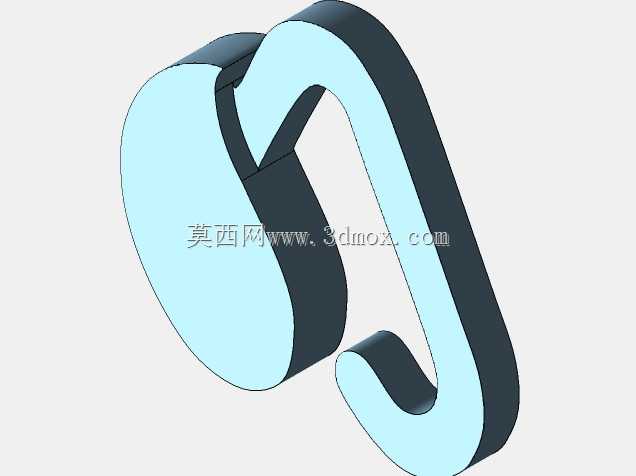

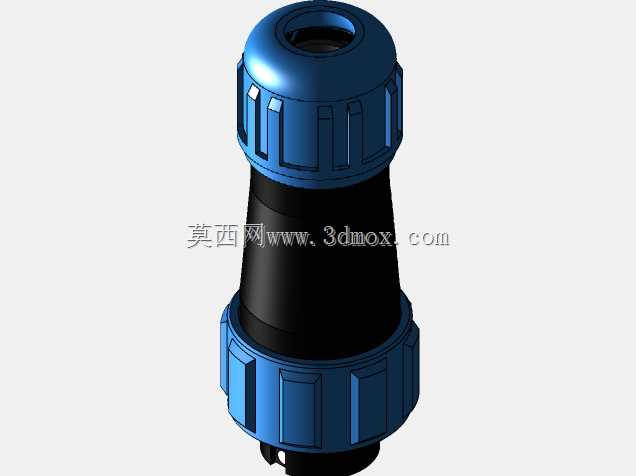

　　从功能实现的结构逻辑来看，设备顶部的吸嘴段采用分段式结构，最上端的软质接触段采用食品级TPE材质包覆，和用户唇部接触时不会产生低温硬质触感，中间的连接段设置有气道密封结构，采用过盈0.1mm的硅胶圈实现气路密封，避免抽吸过程中出现漏气导致的雾化量不足问题，侧边的小型调节旋钮和主体壳体之间预留0.15mm的装配间隙，旋钮转动的阻尼力控制在0.2-0.3N·m，用户调节档位时可以获得清晰的段落反馈，不会出现旋钮松旷或者卡滞的情况。

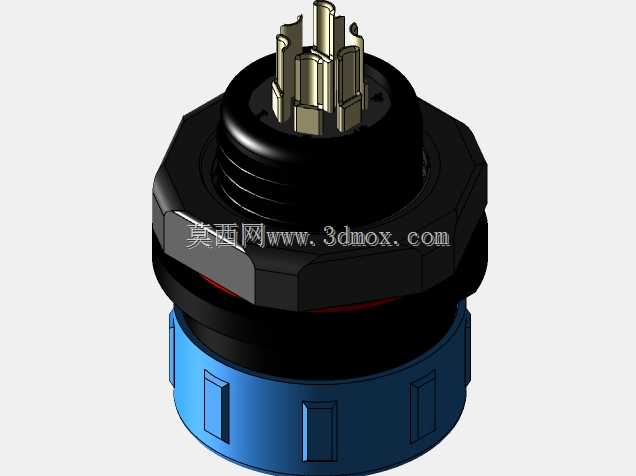

　　设备主体的正面功能区域做了内凹0.3mm的视窗安装位，视窗采用半透明PC材质，既可以观察内部储液腔的剩余容量，又不会因为完全透明导致内部管路结构直接外露影响外观整体性，视窗和壳体之间采用超声波焊接工艺固定，焊接缝的宽度控制在0.8mm，保证连接强度的同时不会在壳体外表面留下明显的焊印。底部设置有两个对称的充电触点，触点突出壳体表面0.2mm，触点周边做0.5mm高的围边结构，避免日常放置时触点直接接触桌面产生磨损，同时围边可以起到一定的防泼溅作用，少量液体泼溅到设备底部时不会直接接触充电触点造成短路。

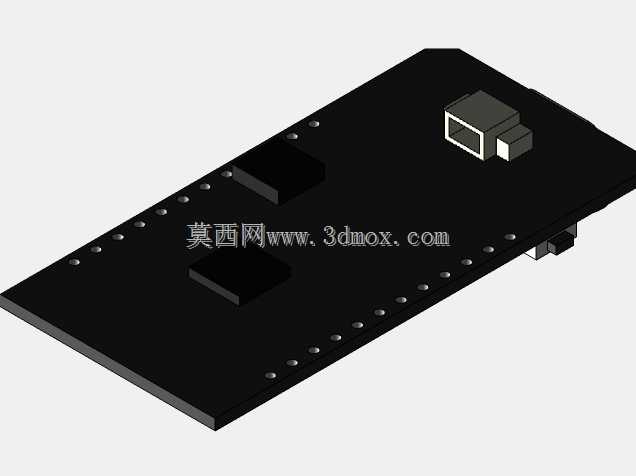

　　这类设备的内部空间排布需要遵循紧凑化原则，电池仓、雾化腔、控制电路板三个核心模块沿设备长度方向依次排布，模块之间预留0.5mm的安全间隙，避免组装时组件之间产生硬挤压，电池仓的内壁设置有两条定位筋，电池装入后可以限制径向窜动，轴向方向采用泡棉垫缓冲，应对跌落时的冲击载荷。气道的设计采用折线式走向，避免冷凝液直接顺着气道流到吸嘴位置，气道内壁的表面粗糙度控制在Ra1.6以下，减少冷凝液在管壁的附着残留。

　　从实际应用场景出发，这类设备需要适配用户日常外出携带的使用需求，所以整机的重量控制在80g以内，放在衣物口袋里不会产生明显的坠重感，壳体表面采用细晒纹处理，既可以提升握持时的摩擦力，减少滑落风险，又不容易残留指纹和日常使用产生的细微划痕。设备的接缝位置全部采用止口结构配合，止口的搭接量控制在0.8mm，既可以提升壳体的配合精度，减少外观缝隙，又能阻挡日常使用中灰尘、毛絮进入设备内部，延长内部电子组件的使用寿命。

　　在结构验证环节，需要针对按键寿命做专项测试，侧边调节旋钮的转动寿命需要达到1万次以上，转动过程中阻尼力的衰减量不超过初始值的20%，吸嘴和主体的插拔寿命达到500次以上，插拔后密封硅胶圈的压缩永久变形率不超过15%，保证长期使用后的密封性能。壳体的装配采用卡扣加少量超声波焊点的固定方式，相比全螺丝固定的方案可以减少外观件上的螺丝孔位，让外观更加简洁，同时卡扣的扣合量控制在0.6mm，组装时可以顺利扣合，后期维修拆解时也不会轻易断裂。
