壁挂式三角支撑置物货架结构设计

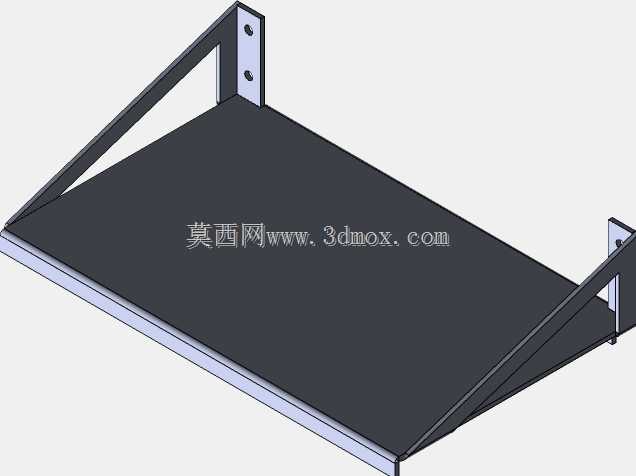

　　这款壁挂式三角支撑置物结构，在车间工位旁、仓储立柱侧、设备运维区域的墙面空间利用场景中十分常见，很多生产现场的零散工具、待检小零件、操作指导文件放置架，都会采用这类结构来释放地面操作空间，避免落地置物架占用通道宽度，也能减少地面杂物堆积带来的通行磕碰风险。从结构受力逻辑来看，两侧的三角斜撑是核心承重部件，斜撑一端与墙面安装立板焊接固定，另一端与置物平台底面边缘衔接，形成稳定的三角形受力体系，相比无斜撑的直挑平板结构，同等板材厚度下承重能力可提升60%以上，同时能大幅降低平板前端的下挠变形量，避免长期承重后出现置物面倾斜的问题。墙面安装立板上预留了两个同轴的安装孔位，孔位间距经过受力校核，安装时可通过膨胀螺栓与混凝土墙面、

　　钢结构立柱侧面直接固定，孔位周边做了局部加厚处理，避免螺栓锁紧时板材出现压溃变形，安装立板与置物平台的衔接处做了满焊处理，焊缝位置避开了应力集中的直角拐点，采用圆弧过渡焊道来分散承重时的接缝应力，减少长期交变载荷下的焊缝开裂风险。置物平台采用平板式设计，平台边缘做了折边处理，一方面提升平板自身的结构刚性，减少大尺寸平板的面外变形，另一方面折边形成的微小挡边可以避免放置在台面上的小零件、工具从侧边滑落，平台表面为平整哑光面，没有额外的凸起结构，方便放置各类方形、异形的工件或工具盒。从安装边界来看，这类结构的安装不需要破坏地面，只需要在垂直墙面选取平整的安装面即可，安装完成后置物平台处于水平状态，平台下方的空间完全留空，可以放置垃圾桶、

　　小型周转箱等低矮物件，空间利用率更高。设计这类结构时，首先要根据预设的承重上限选取对应厚度的板材，斜撑的倾斜角度通常控制在30度到45度之间，角度过小会导致斜撑长度过长、结构刚性下降，角度过大则会降低斜撑的承重分力效果，反而增加安装立板处的螺栓受力。安装孔位的位置要避开墙面内部的管线排布区域，两个安装孔的垂直距离要足够，避免安装后整个结构出现绕螺栓转动的趋势，置物平台的宽度要结合实际放置物品的尺寸来定，过宽会导致前端受力时力矩过大，增加斜撑和焊缝的载荷，过窄则无法满足置物需求。在实际车间应用中，这类壁挂置物架常被安装在机床操作位旁的墙面上，用来放置常用的测量量具、加工辅料、作业指导书，操作人员不需要转身走到远处的工具柜就能取放物品，

　　能有效减少无效动作时间，提升作业效率；在仓储区域，这类结构可以安装在立柱之间的墙面上，用来放置盘点用的扫码设备、临时登记的台账单据，避免这些物品直接放在货物堆垛上出现遗失或污损；在设备运维区域，这类壁挂架可以用来放置巡检记录册、常用的小型维修工具，方便运维人员随时取用。结构的所有金属板材边缘都做了倒角打磨处理，没有尖锐的毛刺飞边，避免操作人员取放物品时被划伤，斜撑与平台底面的衔接位置没有突出的焊瘤，不会勾挂放置物品的包装或线缆。相比落地式置物架，这类壁挂结构的耗材用量更少，整体重量更轻，安装过程不需要复杂的地基固定，单人即可完成安装作业，后期如果需要调整安装位置，只需要拆卸膨胀螺栓即可重新固定，不会在地面留下难以清理的安装痕迹。在建模过程中，需要重点校核三角支撑的受力变形量，确保在额定承重下，置物平台前端的下挠量不超过平台长度的千分之一，避免放置在台面上的带滚轮物件出现自行滑动的情况，同时安装孔的直径要匹配常用的膨胀螺栓规格，孔位与板材边缘的距离要满足螺栓安装的操作空间要求，避免安装时扳手无法正常作业。
