CA6140车床配套U型安装限位支撑座结构

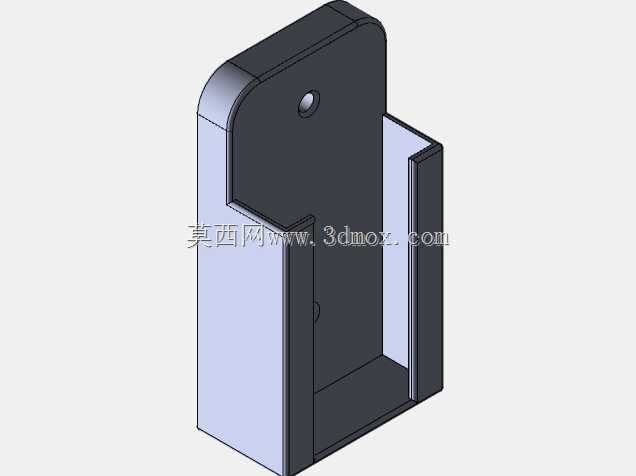

　　这款支撑限位结构是CA6140普通车床操作侧配套的附属安装构件，主要用于车床日常加工过程中，对操作端外置的辅助工装、管线排布组件或者小型检测附件进行承托与位置限定，避免加工过程中工件飞溅、设备振动导致附属部件移位，干扰正常车削作业。从结构设计来看，整体采用U型槽式主体搭配单侧封板的构型，主体槽腔的内壁做了等宽限位处理，槽体宽度匹配常规车床附属挂装件的安装厚度，插入后可通过槽体两侧立边限制横向窜动，封板上预留的沉头安装孔可直接通过螺栓固定在车床床身对应的预装螺孔位上，无需额外打孔改装，适配原厂安装点位的位置公差。设计阶段优先考虑了车床作业场景的实际工况：车削加工过程中床身会持续传递切削振动，因此构件的折弯圆角处做了应力释放处理，

　　避免长期受振出现焊缝开裂或者钣金疲劳变形，封板与U型槽主体的连接边采用满焊固定，焊后打磨平整保证安装面贴合度，安装后不会出现局部翘曲导致的固定松动。从安装边界来看，构件整体的外轮廓高度适配车床操作侧的预留安装空间，不会突出到操作手柄的活动行程范围内，避免操作人员切换进给档位、移动刀架时出现磕碰；槽体的深度经过匹配设计，既保证挂装部件插入后有足够的承托长度不会滑脱，又不会过度延伸占用排屑空间，切削产生的铁屑可以顺着槽体外侧的斜面滑落至排屑槽内，不会在构件表面积留堆积。实际应用中，这类支撑座除了承托外置附件，也可以作为小型走线支架使用，将车床操作侧的冷却管线、信号线缆规整收纳在槽腔内，避免管线散乱垂落被旋转的卡盘或者运动的刀架剐蹭破损，

　　降低设备日常使用的管线故障概率。结构设计上没有多余的冗余特征，所有折弯边都做了钝角倒钝处理，没有尖锐的飞边棱角，操作人员在靠近设备调整工件、更换刀具时不会被划伤，符合机床附件的安全设计要求。构件的壁厚选型匹配车床的振动工况，选用的板材厚度既保证足够的结构刚性，承托3kg以内的附属部件不会出现明显形变，又不会过度增加整体重量，单人即可完成安装对位，不需要额外的吊装辅助。封板上的安装孔采用长圆孔与圆孔组合的设计，允许安装时存在小幅的位置调整空间，适配不同批次车床床身预装螺孔的微小位置偏差，降低现场安装的对位难度，不需要对安装孔进行二次扩孔修正。U型槽的开口方向朝向操作侧，操作人员取放挂装的附件时不需要探身到设备内侧，

　　站在常规操作位置即可完成附件的取放与调整，符合车床操作的人机工程要求，减少不必要的动作幅度，提升日常作业的操作效率。槽体底部没有开设额外的排屑孔，避免细小铁屑从孔位掉落至床身的导轨面，刮伤导轨的磨削表面影响机床的运动精度，日常清理时只需要用毛刷顺着槽体方向清扫即可将积留的少量铁屑清理出去，维护难度很低。
