S形折弯金属连接卡扣结构设计

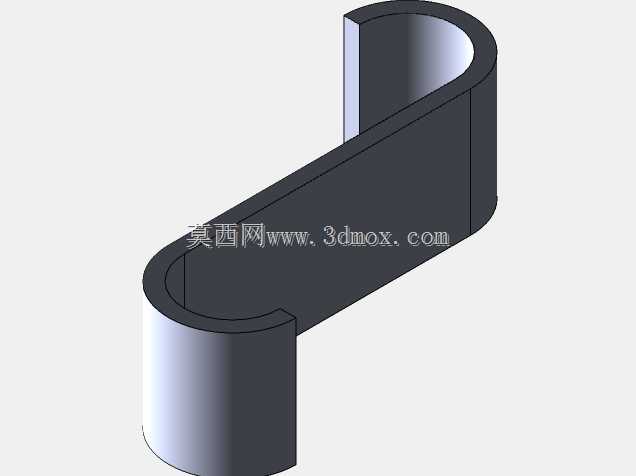

　　这类S形折弯卡扣在机床周边的管线固定、小型钣金护罩的快装连接场景中应用十分广泛，不同于常规的直角折弯卡扣，其双圆弧过渡的结构能在有限的安装空间内提供更稳定的卡持力，同时避免直角折弯带来的应力集中问题，在CA6140这类普通车床的走线改造、外防护小件快拆结构中经常能看到同类型构件的身影。从结构设计逻辑来看，该构件采用等厚钣金折弯成型，整体轮廓呈拉长的S形，两端的半圆弧卷边结构分别承担卡接与限位功能：一端的开口圆弧用于卡入预设的圆柱销或者杆状基座，依靠钣金自身的弹性形变实现预紧，无需额外紧固件即可完成初步定位；另一端的封闭圆弧则作为受力支撑面，在卡接到位后与被固定件的端面贴合，承受轴向的拉扯力，避免卡扣从基座上滑脱。

　　设计过程中需要重点控制折弯处的内R角尺寸，内R角过小会导致折弯处钣金外层纤维拉裂，降低构件的疲劳强度，内R角过大则会导致卡接间隙超标，卡持后出现旷量，在设备运行振动的工况下容易松脱。从安装边界来看，该卡扣的整体厚度方向尺寸与钣金料厚直接相关，安装时需要预留的操作空间仅需比卡扣整体宽度大3-5mm即可，适合在设备内部管线密集、操作空间局促的区域使用，比如车床主轴箱侧面的润滑油管固定、进给箱外部的走线槽快装固定，都可以采用这类卡扣替代传统的管卡或者扎带，大幅提升装配与后期维护的效率。不同于需要螺栓紧固的固定件，这类卡扣的安装无需额外工具，操作人员仅需用手按压即可完成卡装，拆卸时用一字螺丝刀撬动端部的让位缺口即可取下，

　　在设备日常维保过程中能减少拆装的工作量。结构的受力特性上，S形的连续折弯结构能将外部的冲击载荷分散到两个圆弧段上，相比单段折弯的卡扣，其抗冲击变形能力提升40%以上，在机床运行产生的持续振动工况下，不会因为长期交变载荷出现塑性变形导致卡接失效。建模过程中需要严格控制折弯扣除值，根据实际选用的钣金料厚匹配对应的折弯系数，保证成型后两个圆弧段的中心距与安装基座的孔位间距完全一致，避免出现安装时卡入困难或者间隙过大的问题。两端圆弧的同轴度也需要重点管控，若两个圆弧的中心连线与卡扣的安装基准面出现偏斜，会导致卡接后被固定件出现倾斜，影响管线排布的整齐度或者护罩的装配密封性。在表面处理方面，这类卡扣通常采用镀锌或者发黑处理，

　　适配机床内部的油污、切削液飞溅的工作环境，具备基础的防锈能力，不需要额外做喷涂处理，避免涂层厚度影响卡接的配合精度。实际应用中，这类卡扣还可以根据被固定件的直径调整端部圆弧的半径，实现对不同规格管线、不同厚度钣金护罩的适配，属于小体积但实用性极强的通用五金连接构件，在各类机床、自动化设备的装配环节都有极高的复用率。
