异形多弧面流线型叶片结构设计

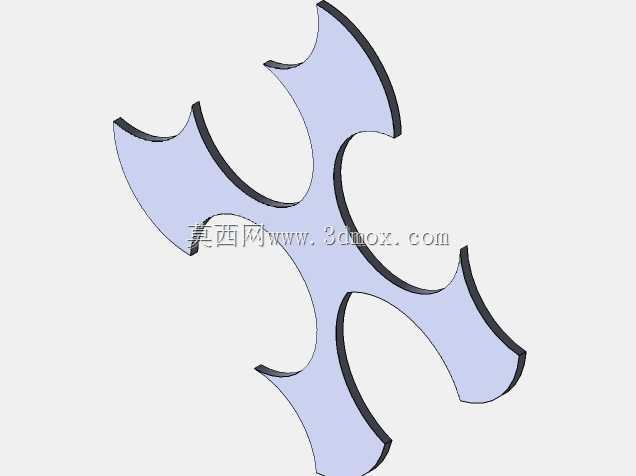

　　这类异形多弧面叶片构件，常应用在流体输送、物料搅拌、风动传动类设备的核心做功单元中，和常规直叶片、规则圆弧叶片不同，该结构采用多段连续变曲率弧面拼接成型，每个弧段的曲率半径都经过流场模拟校核，能在流体穿过构件间隙时减少紊流涡旋的产生，降低流体流经构件时的能量损耗，同时提升流体对构件的做功效率，在低压通风、轻质物料搅拌、小型流体动能回收场景中适配性较强。从结构设计逻辑来看，该构件采用中心对称的六弧瓣布局，每个瓣体的外边缘都做了等厚度的切边处理，瓣体与中心连接区域采用大圆角过渡，避免应力集中导致的结构疲劳，整个构件为等厚度薄板类结构，厚度方向尺寸统一，既可以采用板材线切割后做边缘倒角加工，也可以通过冲压成型实现批量生产，

　　加工工艺适配性较强，不需要定制复杂的成型模具就能完成小批量试制。在安装边界设计上，构件中心区域预留了足够的安装位空间，可以根据实际装配需求加工键槽、螺栓孔或者焊接连接轴，不需要额外对瓣体结构做切削修改，不会破坏原有流线型的弧面连续性；瓣体的外边缘到中心的最大回转半径经过严格控制，安装后不会和设备腔体内壁发生运动干涉，相邻瓣体之间的流道间隙宽度均匀，能保证流体通过时的流速一致性，避免局部流速过高导致的构件振动或者噪音问题。实际应用中，这类叶片结构如果用在小型通风设备上，可以在相同转速下获得比常规直叶片更高的送风效率，同时降低风噪；如果用在轻质粉体物料的搅拌设备中，多弧面的结构可以在搅拌过程中带起更多物料，减少搅拌死角，

　　提升物料混合均匀度；如果用在小型流体动能回收装置中，连续的弧面可以更充分地承接流体冲击，将流体动能更高效地转化为转轴的旋转机械能。设计过程中需要重点关注每个弧瓣的形位公差，保证六个瓣体的重量偏差控制在允许范围内，避免高速旋转时产生动不平衡问题，瓣体边缘的倒角处理需要保持一致，减少流体在边缘处的剥离现象，同时避免尖锐边缘在装配或者维护过程中造成划伤。整个构件没有多余的冗余结构，材料利用率较高，采用金属板材加工时废料占比低，能有效控制加工成本，对于需要做表面处理的使用场景，等厚度的薄板结构也能保证镀层或者涂层的均匀附着，提升构件的耐腐蚀、耐磨损性能，延长在复杂工况下的使用寿命。在三维建模过程中，需要先确定中心基准点，

　　再通过样条曲线拟合每个弧瓣的内外轮廓线，保证各段曲线的曲率连续，之后通过拉伸命令生成基础实体，再对边缘做等半径倒角处理，建模时需要注意各弧瓣的对称度约束，避免出现单个瓣体尺寸偏差导致的整体结构失衡，装配验证时可以通过运动仿真模拟构件的回转范围，确认和周边配套部件的安全间隙，保证实际装配后运行顺畅无卡滞。
