1寸NPS滑套法兰300磅级RTJ密封结构

　　在石油炼化、高压化工输送、油气长输管线的站场工艺段，这类带RTJ密封环槽的滑套法兰是高压管路连接的核心承压部件，区别于对焊法兰的全焊透连接形式，滑套法兰的内孔与适配管道保留有合理的装配间隙，现场施工时可直接将管道穿入法兰内孔调整对口位置，无需提前精准预制法兰与管道的组对尺寸，在现场改造、管线抢修、空间受限的管段安装场景下，能大幅降低组对难度，缩短现场施工周期。

　　从结构设计逻辑来看，该法兰额定压力等级对应300磅级，密封面采用环连接面形式，RTJ金属环垫的密封原理是依靠螺栓预紧力挤压金属环垫，使环垫在梯形环槽内产生塑性变形，填充密封面的微观不平度，实现金属对金属的硬密封，相比突面法兰的非金属垫片密封，这种结构在高温、高压、易燃易爆介质输送工况下的密封可靠性更高，可耐受管路系统的压力波动与温度交变，不易出现垫片蠕变松弛导致的泄漏问题。法兰本体的螺栓孔采用均布设计，孔位公差严格匹配ASME B16.5标准的节圆尺寸要求，安装时可与同压力等级、同通径的其他RTJ法兰实现完全互换，无需额外加工适配。

　　从安装边界与尺寸配合角度，该法兰通径为1寸NPS标准管螺纹适配规格，滑套内孔的尺寸公差按H12级控制，既保证管道可顺利穿入，又避免间隙过大导致焊接时焊瘤渗入管腔影响介质通流。法兰背面与管道接触的位置预留有焊接坡口，现场组对调整到位后，可在法兰内外两侧进行角焊缝焊接，相比对焊法兰的对接焊缝，角焊缝的焊接操作难度更低，对现场焊工的技能要求更友好，同时焊接后的连接强度完全满足300磅级压力等级的承压要求。法兰密封环槽的加工粗糙度控制在Ra1.6以内，环槽的锥度、圆角尺寸严格遵循标准要求，避免金属环垫受压时出现应力集中导致密封失效。

　　在实际管路系统运行中，这类滑套法兰常应用于泵阀进出口、设备接管口、管线分段连接的位置，一方面可补偿管线预制时的尺寸累积误差，另一方面在后期管线检修拆解时，只需松开螺栓即可分离管段，无需切割管道，降低后期维护成本。设计建模过程中，需要重点校核螺栓预紧状态下法兰的变形量，确保环槽位置的法兰面变形量在允许范围内，避免金属环垫压合不均导致泄漏；同时要核算法兰颈部的应力分布，在滑套内孔与法兰盘过渡的位置设置合理的圆角，降低应力集中系数，保证承压状态下的结构强度。法兰的厚度尺寸按标准要求取值，既避免过厚造成材料浪费，也防止厚度不足导致承压时法兰翘曲变形。

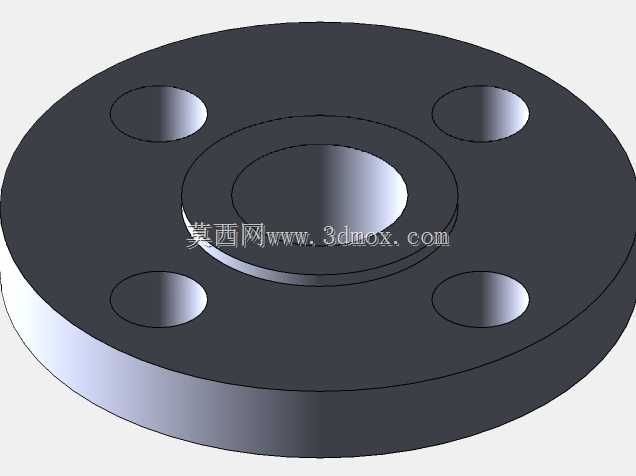

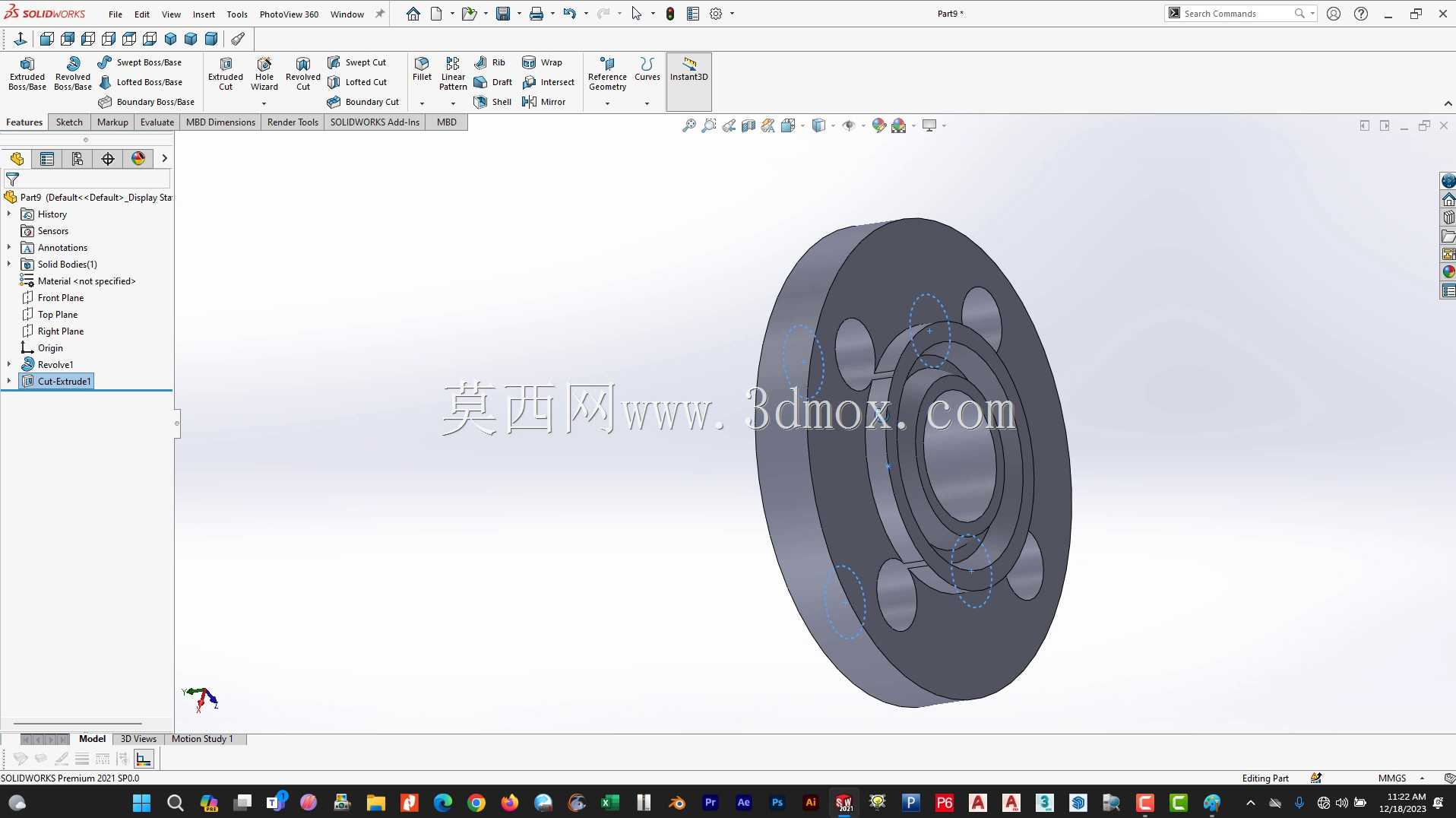

　　在三维建模的细节处理上，需要准确还原RTJ环槽的梯形截面尺寸、螺栓孔的位置度、法兰内外径的公差带，同时对焊接坡口、过渡圆角等工艺结构进行完整建模，方便后续生成工程图时直接提取加工尺寸，也可用于管路装配时的干涉检查，提前排查现场安装时法兰与周边管线、支吊架的碰撞问题。这类法兰的建模过程中，可通过参数化设计关联通径、压力等级的标准尺寸，后续同系列不同规格的法兰只需修改参数即可快速生成模型，提升系列化产品的设计效率。
