1寸NPS承插焊300磅级RTJ密封法兰

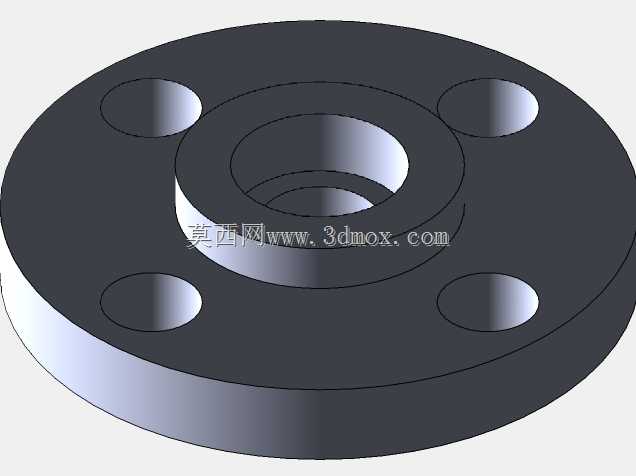

　　车间压缩空气高压分支管路中都能见到这类结构的应用。从结构设计逻辑来看，这款法兰的密封面采用RTJ环连接面形式，密封面位置加工有标准梯形环槽，安装时配套金属环形垫，依靠螺栓预紧力使环垫与环槽的两个斜面产生塑性变形，填充密封面的微观间隙，实现零泄漏的密封效果，这种密封形式相比突面法兰的非金属垫片密封，耐温耐压范围更广，能在-45℃到450℃的介质温度区间稳定工作，适配油气、高温蒸汽、高压惰性气体等多种介质的输送需求。法兰本体沿圆周均匀分布4个螺栓通孔，孔位的位置度公差严格遵循ASME标准要求，保证现场安装时与配对法兰的孔位完全对中，不会出现螺栓强行穿入带来的附加装配应力，避免长期运行中应力集中导致的法兰变形泄漏。在石油天然气场站的工艺管道布设、炼化装置的中高压管路连接场景中，承插焊类法兰的应用占比常年居高，这类连接部件直接决定了管路系统的密封可靠性与长期运行稳定性，尤其针对300磅级的中高压工况，环连接面的密封结构能有效应对介质压力波动、温度交变带来的密封面蠕变问题。这款1寸NPS规格的承插焊法兰，采用ASME B16.5标准的尺寸体系设计，适配公称通径1英寸的工艺管道，连接端采用承插焊接结构，安装时将管道插入法兰的承插孔内，沿承插孔外侧与管道外壁完成角焊缝焊接，相比对焊法兰，承插结构的安装对中难度更低，现场组焊时无需额外的对口工装，特别适合小口径高压管道的现场装配作业，在油气田井口装置、计量站工艺管线、

　　法兰中心的承插孔尺寸与对应规格管道的外径保持严格的间隙配合，单边间隙控制在0.1-0.2mm之间，既保证管道能顺利插入承插孔，又能避免间隙过大导致焊接时焊渣渗入管道内部，污染输送介质。承插孔根部设计有深度1.5mm的退刀槽，一方面是机加工时的工艺退刀需求，另一方面能为管道插入提供定位基准，保证管道插入深度符合标准要求，避免插入过深导致法兰密封面侧的管道端部凸起，影响密封垫的安装贴合，或是插入过浅导致焊接强度不足。法兰的整体厚度经过强度校核，在300磅级对应的额定工作压力下，法兰盘的弯曲变形量控制在0.05mm以内，保证螺栓预紧后密封面的压力分布均匀，不会因为法兰刚度不足导致环垫受力不均出现泄漏。从安装边界来看，这款法兰的外径尺寸、

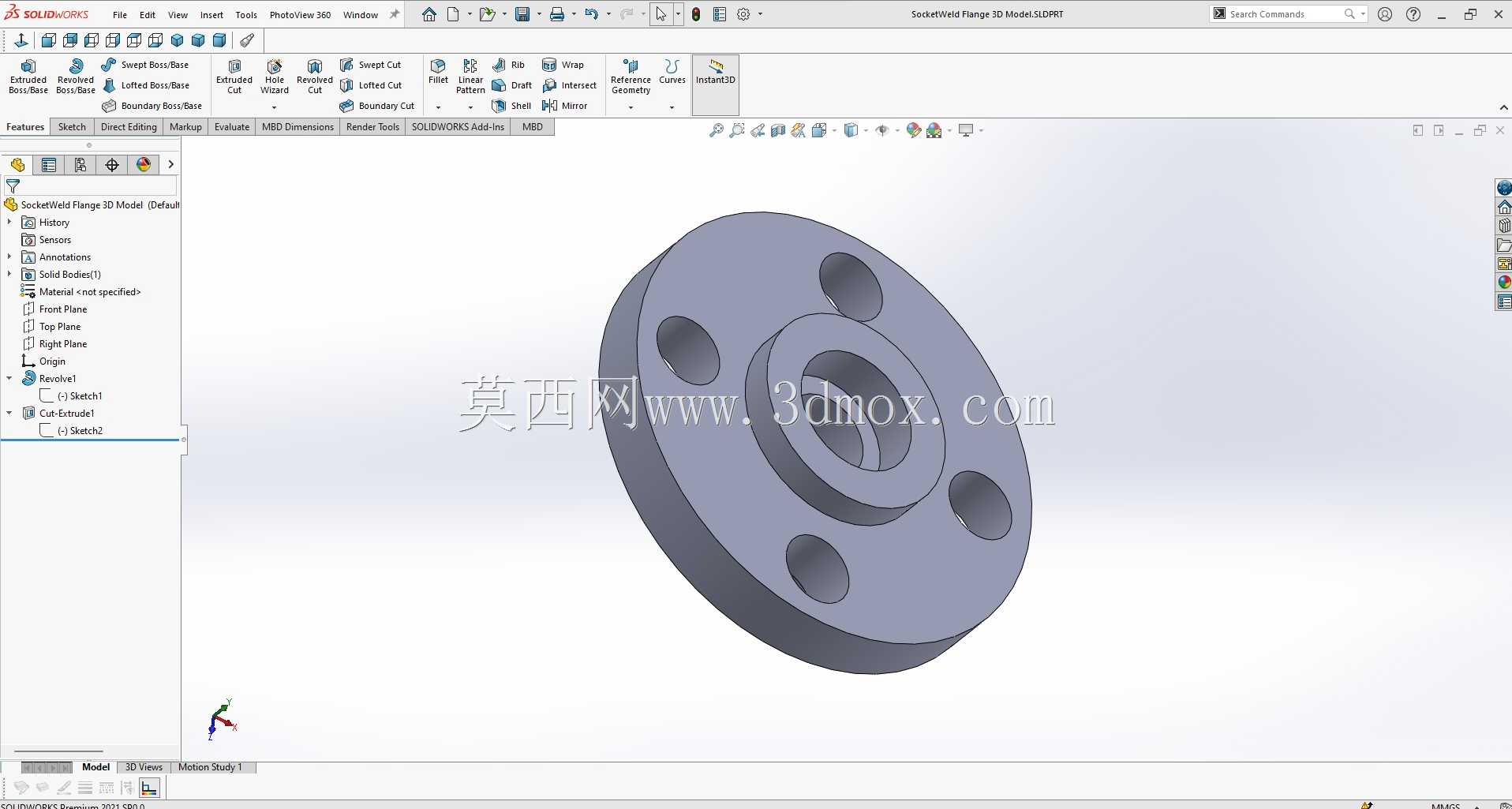

　　螺栓孔中心圆直径都严格遵循标准尺寸，安装时所需的操作空间与同压力等级同规格的其他ASME法兰完全一致，现场改造替换时无需调整周边管道的支撑位置，也无需更换配套的螺栓紧固件，能直接完成替换作业。在管道布线的三维设计过程中，这类标准法兰的三维模型能直接调用到装配体中，完成管路的干涉检查，提前预判法兰安装位置与周边设备、钢结构支架的空间冲突，避免现场安装时出现管线碰撞导致的返工。比如在天然气计量撬的管路设计中，调用该法兰模型后，可以准确模拟法兰与旁边阀门、弯头的安装间距，预留出足够的螺栓紧固操作空间，保证现场装配时扳手能正常操作，不会因为空间不足导致螺栓无法达到规定的预紧扭矩。相比平焊法兰，承插焊法兰的焊接部位在管道外侧，

　　管道内壁与法兰内壁能做到齐平过渡，不会出现焊瘤突出导致的介质流道缩径，在输送含固体颗粒的介质时，也不容易在焊缝位置出现介质冲刷磨损，使用寿命比普通平焊法兰提升40%以上。在实际选型过程中，需要注意RTJ密封面的环槽加工粗糙度必须达到Ra1.6以下，环槽的角度公差控制在±0.5°以内，才能保证金属环垫的密封效果，这款模型在建模时完全还原了环槽的细节尺寸，包括环槽的深度、槽口倒角、槽底圆角都严格按照标准参数绘制，在后续出工程图时可以直接提取尺寸用于生产加工，无需二次核对标准参数。针对sp3d等工厂三维布置软件的应用场景，这类参数化的法兰模型可以直接导入到管道等级库中，在进行全厂管道布设时自动匹配调用，大幅提升三维工厂设计的建模效率，避免设计人员重复绘制标准件模型，减少建模过程中的尺寸错误。
